TRASAREA PROFILELOR SECTIUNILOR PRIN PALA PE CONTURUL INDREPTAT

Profilul palelor asimetrice se traseaza cel mai comod pe conturul indreptat al palei. In aceasta situatie grosimea maxima a profilului nu mai coincide cu axa verticala a palei. Pozitia grosimilor maxime ale profilului de-a lungul palei se determina cu ajutorul distantei x_o.

Profilul sectiunilor prin pala variaza pe raza, la butuc fiind profil de aviatie (asimetric), iar la virful palei profil segmer (simetric). Pentru a le trasa se procedeaza in felul urmator:

1.     Pe conturul indreptat, pentru fiecare valoare a lui r/R se face urmatoarea constructie

(Figura 5.2).

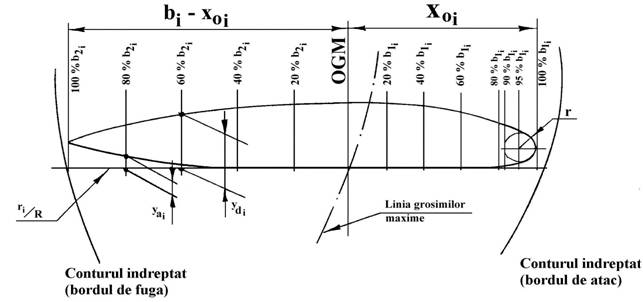

Figura 5.2.

OGM reprezinta ordonata grosimilor maxime e_maxi ale palei. Aceste grosimi, precum si valorile ordonatelor y_ai (intrados) si y_di (extrados) se gasesc in Tabelul 5.3. Valorile sunt tabelate unitar, in functie de OGM care este considerata 100%.

La varful palei e_min = 0.01 R iar pe axul elicei e_max = 0.1 R.

2.     Dupa trasarea tuturor profilelor, acestea se vor hasura in interior. Pe desen vor aparea

cotele y_d si y_a precum si raza”r” pentru fiecare sectiune r/R.

Observatie: Grosimea maxima e_max pentru fiecare r/R se reprezinta si in vederea laterala, in lungul palei.

Tabelul 5.3.
