Denumita si decompozitie tehnica, structura arborescenta a produselor realizeaza o prezentare schematica si logica a elementelor componente si subansamblelor evidentiind totodata modul si ordinea de asamblare, creand premisele codificarii si introducerii pe calculator a produsului si tehnologiei de executie. De exemplu pentru o masa de calcat (fig.5.10) structura arborescenta releva urmatoarele subansamble (fig. 5.8) urmarind ca pentru fiecare subansamblu sa se realizeze in continuare subordonarea arborescenta ca de exemplu pentru subansamblul platou 01.02 (fig. 5.9).

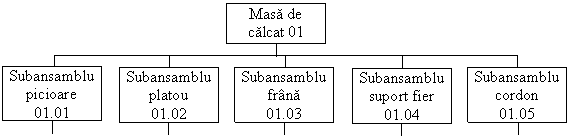

Fig. 5.8 Structura arborescenta a mesei de calcat.

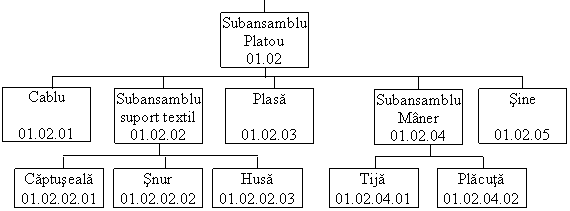

Fig. 5.9 Structura arborescenta a subansamblului platou.

Dintr-o reprezentare arborescenta rezulta clar componenta si elementele produsului, in cazul nostru tija 01.02.04.01 este un reper al subansamblului maner 01.02.04 care la randul sau este un subansamblu component al platoului 01.02 ce formeaza un subansamblu distinct al mesei de calcat 01.

Referat: Integrarea cerealelor in elaborarea si implimentarea tehnologiei ecologice de producere a fainoaselor aglutenice: produse de panificatie si biscuiti Referat: Documentatia investitiilor si studiul de fezabilitate

Figura  5.10 - Masa de calcat.

Din figura prezentata rezulta ca masa de calcat este compusa, in principal din:

1.            un sistem de picioare pliabile si reglabile la inaltimea ergonomica de lucru (3);

2.            un platou din tabla expandata care permite evacuarea aburului tehnologia si a stropilor de apa (2);

3.            husa din suport textil care imbraca platoul si captuseala de filt (1);

4.            un suport pentru fierul de calcat, pe care acesta poate fi pozitionat in pozitia de repaus (6);

5.            un suport pentru cordonul fierului de calcat care pretensioneaza cordonul si-l mentine in pozitie indepartata de zona de lucru (6);

6.            un sistem de pozitionare franare a inaltimii mesei de calcat, realizat cu o lamela arc glisanta pe o bara de franare.
