Elemente geometrice ale rotilor dintate si ale angrenajelor

Elemente geometrice ale rotilor dintate si ale angrenajelor

Rotile dintate sunt organe de masini de forma cilindrica , conica sau hiperboloida ce sunt prevazute la periferie cu dinti.La aceste organe de masini transmiterea miscarii se realizeaza prin contactul direct dintre dintii rotilor care se angreneaza.

Avantajele transmisiei cu ajutorul rotilor dintate conice sunt urmatoarele:

-randament ridicat;

-gabarit redus;

-durabilitate mare;

-functionare sigura;

-rezistenta buna;

-raport de transmisie constant;

-directia de transmitere a miscari poate fi orientata diferit , axele rotilor dintate conice putand fii orientate in plan si in apatiu.

Dezavantaje:

-reglarea vitezei se face in trepte;

-executia este dificila si costisitoare;

-zgomot in timpul functionarii;

-constructia rotilor si controlul rotilor dintate conice necesita utilaje , scule si instumente speciale;

-produc zgomot caracteristic , ce creste o data cu cresterea vitezei periferice a rotilor dintate conice;

-necesita grad de prelucrare ridicat;

Din punct de vedere geometric , dantura angrenajului conic corespunde unor suprafete conjugate definite conform teoriei angrenarii , dar studiul acestor suprafete pun o serie intreaga de probleme a caror rezolvare nu se face absolut exact din punct de vedere matematic ci folosind o serie de aproximatii pentru a se stabili o metodologie de calcul mai larg accesibila si , totodata , pentru asigurarea posibilitatii de executie.

Din punct de vedere cinematic , problema care se pune este determinata prin calcul dimensiunile danturii si limitele intre care exista posibilitatea de generare a suprafetelor conjugate aledintilor.Acest studiu al angrenajului conic prezinta o serie de dificultati , dat fiind faptul ca suprafetele de rodtogolire (axoidele) sunt suprafete conice si ca cele doua cercuri de rostogolire ale bazei axoidale nu se gasesc in acelasi plan.

Referat: Ferastrau circular cu masa mobila Referat: Criterii pentru aprecierea rezistentei la foc

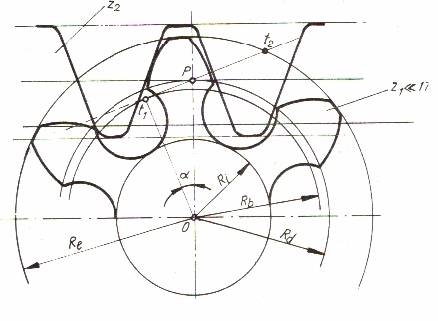

Elementele geometrice:

- diametru cercului interior;

-diametru cercului exterior ;

-diametru cercului de baza;

-diamtru cercului de rulare(rostogolire);

- pasul (pasul circular);

-modulul(pasul diametral);

-inaltimea dintelui;

-inaltimea capului dintelui;

-inaltimea piciorului dintelui;

-grosimea dintelui;

-grosimea globului dintre dinti;

-latimea danturi.

Dupa forma de baza:

-conica;

-hiperboloida;

Dupa asezarea dintilor fata de axa roti:

-cu dinti drepti;

- cu dinti inclinati;

-cu dinti curbi;

Dupa profilul dintilor:

-evolventa;

-cicloida;

-de ceasornicarie;

-bolturi;

Dupa contur:

-circulare si necirculare

Prelucrarea danturii se face cu ajutorul sculelor al caror profil numit generator este o cremaliera de referinta inversa.

Dupa profilul dintilor:

-evolventa;

-cicloida;

-de ceasornicarie;

-bolturi;

Dupa contur:

-circulare si necirculare

Prelucrarea danturii se face cu ajutorul sculelor al caror profil numit generator este o cremaliera de referinta inversa.
