Prelucrari prin aschiere

In constructia de masini electrice, echipamente electrice, se folosesc, in general, piese, organe de masini care trebuie prelucrate precis implicand procese tehnologice variate.

Metode si procedee tehnologice folosite pentru fabricatia echipamentelor electrice cuprinde toata gama de prelucrari prin achiere, deformari plastice, prelucrari la rece etc.

Piesele electroizolante sunt obtinute prin procedee specifice prelucrarii maselor plastice, a ceramicii, a sticlei precum si altele.

Caracteristic oricarui procedeu de prelucrare este grupul piesa - scula (unealta) care interactioneaza in diverse moduri, astfel se pot defini patru categorii de procese tehnologice si anume:

cu interactiune de suprafata intre piesa si scula (ambutisari, prelucrari erosive);

Deformarea plastica este metoda de prelucrare aplicata metalelor si aliajelor in scopul obtinerii unor semifabricate sau produse finite. Deformarea materialelor este permanenta, fiind realizata in stare solida la cald sau la rece.

Dintre marile dezavantaje ale metodei amintim costul ridicat al masinilor si instalatiilor si utilizarea unor forte mari de deformare.

Prelucrarea prin deformare plastica are o aplicabilitate din ce in ce mai larga deoarece piesele si subansamblurile sunt tot mai solicitate din punct de vedere mecanic.

Principalele procedee de prelucrare prin deformare plastica folosite la scara industriala sunt: laminarea, trefilarea, forjarea, matritarea si extrudarea.

Laminarea este procedeul de prelucrare prin deformare plastica la cald sau la rece cu ajutorul unor utilaje speciale numite laminoare. Principial, prelucrarea prin laminare consta in presarea semifabricatului la trecerea printre doi cilindri care se rotesc in sens invers. Laminarea se caracterizeaza prin gradul de caroiaj sau gradul de deformare al materialului.

Prin laminare se obtin doua mari grupe de produse: semifabricate si produse finite. Semifabricatele se obtin prin laminarea lingourilor de otel si cuprind blumuri, sleburi, tagle, platine. Produsele finite sunt sub forma de profile, table, benzi, sarma, tevi, discuri, roti.

Prelucrari prin aschiere

Din categoria prelucrarilor prin aschiere fac parte strunjirea, rabotarea, mortezarea, frezarea, taierea, gaurirea, taierea cu fierastraul, filetarea, brosarea , repidicarea.

Prelucrarile prin aschiere presupun indepartarea de material de pe suprafata semifabricatului sub forma de aschii, indepartarea de aschii de pe semifabricat presupune o miscare relative intre scula si piesa.

Miscare principala este miscarea necesara detasarii de aschii, iar miscarea care asigura eliminarea continua de aschii se numeste miscare de avans.

Cei mai importanti parametrii care caracterizeaza o prelucrare prin aschiere sunt:

In principal orice masina unealta este compusa din o parte fixa care sustine toate elementele masinii, numita sasiu; una sau mai multe coloane pe care sunt ghidate saniile; cu saniile se realizeaza miscarile necesare prelucrarii cu ajutorul unor dispozitive specifice; sculele se fixeaza pe sanii.

Mesele au rolul de a sustine piesele direct sau prin intermediul unor dispozitive.

Cutia de viteze are rolul de a asigura diferitele trepte de viteza necesare prelucrarii.

Strunjirea

Este operatia de prelucrare prin aschiere a suprafetelor interioare sau exterioare a pieselor, ce reprezinta in general corpuri de rotatie, cu ajutorul cutitelor pe masini unelte din grupa sturungurilor.

Piesa de prelucrat executa miscarea de rotatie (miscarea principala) iar cutitul executa miscarea de avans.

Prin strunjire se pot prelucra, in general piese de revolutie, cu suprafere cilindrice, conice, dar putem prelucra si suprafete plane prin sttrunjire plana.

Cutitele de strung (conform standardului STAS 350-82 - Cutite de strung, raboteza si morteza) se aleg corespunzator operatiei trebuie sa se realizeze.

Fixarea cutitelor se realizeaza cu ajutorul unor suporturi. Pentru prelucrare piesa se fixeaza in diferite dispozitive numite bacuri; papusa mobile, inima de antrenare si alte dispozitive.

Necesitatea de adoptare a prelucrarii prin strunjire la diverse piese, precum si conditia de marire a productivitatii muncii, a condus la constructia unui numar mare de masini unelte care se incadreaza in categoria strungurilor.

Strungul Revolver: se caracterizeaza prin faptul ca pemite montarea unui nr mare de scule (12 - 16 scule) care permite o prelucrare rapida a pieselor si ceea ce conduce la cresterea productivitatii.

Strung Carusel: se carcterizeaza prin faptul ca axul principal este pozitionat verical, ceea ce permite prelucrarea unor piese cu diametrul cuprin intre 800-2700 mm si o inaltime maxima de 8000 mm. Acesta asezare verticala a piesei conduce la o mai buna rigiditate.

Rabotarea

Este procesul de prelucrare prin achiere a suprafetelor cu scule aschietoare de tipul cutitelor pe masini unelte numite masini de rabatat.

In general prin rabotare se prelucreaza suprefete plane precum si diferite forme de canale.

La masinile de rabatat miscarea principala de achiere este o miscare rectilinie alternativa formata din doua cure. Cursa activa in care se efectuiaza preluarea de matrial de pe suprafata piesei de prelucrat si o cursa in gol in care cutitul revine la potitia initiala.

In functire de cine executa miscarea principala de aschiere se definesc doua tipuri de raboteze:

Masini de rabatat longitudinale - Raboteze- miscarea principala de aschiere este efectuata de piesa de prelucrat care se deplaseaza impreuna ce masa masinii, iar miscarea de avans este executata de cutit.

Masini de rabatat transversal - Sepinguri-miscarea principala de aschiere este executata de scula in timpul cursei active;

Raboteza se foloseste pentru prelucrarea de materiale la care predomina lungimea.

Mortezarea

Este procesul de prelucrare prin achiere la care miscarea principala de aschiere rectilinie alternativa se executa pe verticala de cutitul de mortezat, iar miscarea de avans este efectuata de piesa de prelucrat (rectilinie sau de rotatie).

Operatia de mortezare se aplica la prelucrarea canalelor interioare cum ar fi canul de pana in butucul rotilor dintate.

Spre deosebire de Masina de Rabatat, Masina de Mortezat executa miscarea de eliminare de aschii pe verticala.

Frezarea

Este procesul de prelucrare prin aschiere a suprefetelor plane, cilindrice sau profilate cu ajutorul unor scule cu mai multe taisuri numite freze si respectiv masini de frezat.

Miscarea principala este asigurate de scula, iar miscarea de avans de catre piesa de prelucrat.

sensul de rotatie al frezei in raport cu avansul piesei: Contra avansului sau in sensul avansului.

Se aplica in cazul cand se impune o taietura pretentioasa, la care suprafetele prelucrate trebuie sa satisfaca atat cerintele dimensionale ca t si pe cele de calitate. Scula utilizata este un disc abraziv din corindon natural, electrocorindon sau carborund cu liant din rasini sintetice. Diametrul discului este cuprins intre 250400 mm, iar grosimea intre 23,5 mm. El este actionat de un motor electric cu turatie mare (3000 rot/min). Alegerea corespunzatoare a discului abraziv asigura calitatea prelucrarii, productivitatea maxima si un consum minim de scule abrazive. Metalele dure se prelucreaza cu discuri moi, pentru ca granulele abrazive ale caror muchii taietoare s-au tocit sa se poata desprinde usor, faca nd loc altor granule cu muchii ascutite. La prelucrarea materialelor moi, granulele se tocesc mai incet, fapt pentru care discul trebuie sa fie dintr-o grupa cu duritate mare, incat desprinderea granulelor sa se faca numai dupa ce s-au tocit complet.

Aschierea are loc prin combinarea a doua miscari: miscarea de rotatie a discului abraziv si miscarea de avans a piesei de prelucrat sau a discului. Procesul de aschiere este caracterizat prin viteze mari de prelucrat si prin unghiul de degajare negativ datorita conformatiei granulelor. Aschierea este insotita de deformare plastica deoarece intre disc si piesa iau nastere forte de frecare mari, iar aschiile se incalzesc pa na la incandescenta sau chiar pana la topire.

Este o alta operatie de taiere care se executa pe strung. Semifabricatul cu sectiune circulara este fixat in universalul strungului si, cu ajutorul unui cutit de canelat, este taiat la dimensiunile prescrise

Miscarile care genereaza suprafata sunt de rotatie a piesei si de avans transversal a cutitului. Unghiul de asezare al cutitului scade pe masura ce se apropie de centrul de rotatie al piesei. Daca valoarea acestuia devine negativa, frecarea dintre fata de asezare si piesa devine foarte mare si poate conduce la ruperea sculei. Pentru evitarea acestei situatii, elementele regimului de aschiere se vor stabili cat mai precis. Adancimea se aschiere este egala cu avansul transversal.

Retezarea pe strungul normal se executa ori de ca te ori este necesara prelucrarea suprafetei frontale a piesei, ca nd se prelucreaza din bara cu prindere in universal si ca nd se cere scurtarea la lungime a semifabricatului.

Prelucrarea prin aschiere a gaurilor poate fi realizata prin gaurire, largire, ada ncire, alezare, filetare, strunjire, frezare, rectificare, brosare.

Daca se porneste de la un semifabricat plin, operatia se numeste gaurire si se executa cu ajutorul burghielor. O gaura obtinuta prin burghiere, turnare sau matritare poate fi prelucrata in continuare prin diverse procedee tehnologice.

Procesul de aschiere la gaurire se realizeaza prin combinarea a doua miscari generatoare: miscarea principala de aschiere, care este o miscare de rotatie in jurul axei gaurii I, si miscarea de avans II care este o miscare rectilinie in lungul axei gaurii. In figura alaturata este prezentata schema de principiu a gaurii:

I - miscarea principala; II - miscarea de avans; s - avansul; sd - avansul pe dinte ;

Gaurirea se poate realiza pe masini de gaurit, strunguri, masini de alezat sau pe masini agregat si linii automate. Masinile de gaurit se clasifica dupa mai multe criterii:

- dupa pozitia axului principal; cu ax orizontal, cu ax vertical, cu ax inclinat;

Operatia de taiere prin aschiere cu pa nza de fierastrau se numeste ferastruire si se poate executa manual sau mecanic.

Taierea manuala se foloseste la debitarea semifabricatelor (bare, tevi, platbande, profiluri), precum si la crestarea anumitor suprafete ale pieselor. Acest procedeu de taiere este utilizat rational numai in ateliere mici la lacatuserie, pentru lucrari de reparatii si intretinere. Pa nza de fierastrau este o lama din otel aliat de scule, caracterizata printr-un numar de dinti aschietori marunti. Panzele de ferastrau se fabrica in doua tipuri: tip S, cu dantura pe o singura parte si tip D, cu dantura pe ambele parti. Partea activa a pa nzei este ondulata in scopul micsorarii frecarii cu materialul de taiat si evitarii intepenirii in timpul lucrului. Se alge in functie de calitatea materialului de taiat. La taierea metalelor moi se recomanda pa nze cu pasul (distanta dintre doi dinti consecutivi) mai mare, iar la taierea metalelor dure, pa nze cu pasul mai mic. Pa nzele noi se folosesc mai intai la taierea materialelor moi si apoi la prelucrarea celor dure. Pa nza se monteaza in rama astfel incat dintii sa fie orientati spre piulita fluture, deoarece taierea are loc numai la miscarea de inaintare.

Taierea cu fierastraul manual se executa de obicei, la menghina, dupa trasare. Materialul trebuie sa fie fixat, iar zona de taiere sa fie ca t mai aproape de falcile menghinei. In tevile cu peretii subtiri, pentru a se evita ovalizarea lor, se introduc dopuri de lemn. Tablele foarte subtiri se fixeaza intre doua bucati de scandura si se taie impreuna cu acestea. Ferastraul se prinde cu ma na dreapta de maner si cu mana stanga de partea din fata a ramei. Miscarea sculei trebuie sa fie uniforma, fara balansari sau devieri laterale. Viteza de lucru este de 3060 curse duble/minut. Panza se unge cu seu, cu o unsoare simpla sau grafitata.

Teava se taie dupa cum urmeaza: la inceput ferastraul se mentine in pozitie orizontala, iar ca nd panza a ajuns la peretele interior al tevii, ferastraul devine incomod, teava se roteste cu 4590 grade spre partea opusa lucratorului si se continua taierea la fel ca inainte.

Taierea mecanizata se foloseste la debitarea metalelor cu dimensiuni mari. Ferastraul alternative este utilizat pentru debitarea barelor rotunde, patrate, dreptunghiulare sau a diverselor profile. Numarul curselor duble pe minut este variabil, fiind cuprins intre 75118. Principiul de lucru este acelasi cu cel al ferastraielor manuale.

Date nomiale ale masinilor unelte

Aceste date sunt trecute in fisa tehnica a fiecarei masini electrice si sunt caracteristice fiecarui tip de masina de prelucrat mecanic.

	Cu platou	nedeplasabil	Cu montaj mobil si platou nedeplasabil
Diametrul maxim de prelucrat, d		Depl.
Diametrul nominal al platoului, d₁
Inaltimea maxima a piesei de prelucrat
Masa maxima a piesei de prelucrat
Cursa maxima a curbei laterale, directie orizontala
Cursa maxima a curbei laterale, directie verticala

Scule , dispozitive si verificatoare

Prezentul standard stabileste dimensiunile frezelor disc detalonate, de tip N, M si D, pentru canale. Standardul se aplica frezelor executate dupa intrarea in vigour a prezentrului standard.

Notarea unei freze disc detalonate pentru canale, cuprinde: denumirea prescurtata (freza), diametrul nominal x latimea , tipul frezei (numai pentru frezele tip M si D), STAS 2214-86 si, separat printr-o linie oblica, marca otelului rapid.

Prezentul standard stabileste tehnologia referitoare la elementele constructive si geometria partii aschietoare a cutitelor de strung, raboteza si morteza,folosite in constructiilor de masini.

Cutitele de strung, raboteza si morteza prelucreaza prin aschiere dintre diferite suprafete so se compun din doua parti principale: partea aschietoare, coada.

Pentru a defini sensul unui cutit, se presupune ca acest cutit este asezat cu partea de fixare pe o suprafata verticala, fata de degajare fiind spre observatory si in jos. In aceste conditii, cutitul este pe dreapta, daca taisul principal este indreptat spre dreapta observatorului, in caz contrar, cutitul este pe stanga.

Dupa forma capului si pozitia lui in raport cu corpul, cutitele de strung, raboteza, si morteza se clasifica in:

cutite drepte (pe stanga sau pe dreapta) la care axa de simetrie a corpului este dreapta, atat in plan cat si vedere laterala

cutite incovoiate (pe stanga sau pe dreapta), la care axa de simetrie a corpului cutitului este incovoiata in plan

cutite cotite (inainte sau inapoi) la care axa de simetrie a corpului cutitului este cotita in vedere laterala

cutite ingustate (pe stanga, simetrice, sau pe dreapta) la care capul este mai ingust decat corpul; aceste cutite pot fi incovoiate sau cotite

Tehnologia de fabricatie

a arborelui unei masini electrice

Operatia tehnologica	MU	SDV	Timp (min)
Debitare	Polizor, fierastrau, strung	Cutite de taiat pt strung, panza pt fierastrau, discuri de diferite asperitati pt polizoare
Indreptarea	Presa hidaulica	Piesa de fixare
Controlul Tehnic al Calitatii (CTC)		Subler
Prelucrarea unei fete laterale	strung	Cutit de fata laterala
Centruirea	strung	Burghiu de centruire
Degrosarea treptelor	strung	Cutit de strung
Strunjirea finala a diametrelor	strung	Cutit de strung
Santrenarea cotelor	strung	Cutit de strung
CTC		Micrometru, subler
Prelucrarea canului de pana	Masina de frezare	Freza deget
Rectificarea cotelor	Masina de rectificat	Piatra de rectificat
Tratament termic	Masini de incalzire prin inductie	Bobina de inductie
CTC final	Control LP Control US (verificare fisuri)	micrometru

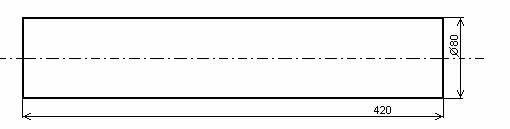

Este procesul in urma caruia se aduce la o dimeniune aproximativ egala a unei bare (suprafete profilate cilindric) cu dimensiunea finala a arborelui masinii respective.

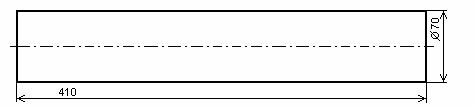

Este procesul prin care se obtine o cilindricitate corespunzatore fara denivelari prea evidente. Piesa se aduce la o forma cat mai corespunzatoare.

Este procesul prin care se face controlul dimensiunilor. Acesta verificare este necesara pentru a putea continua procesul de fabricatie.

Este procesul prin care se obtine o centrare prerfecta o cilindrului in momentul in care se fixeaza pe masina de prelucrat. Se obtine prin folosirea unor burgie de centrare.

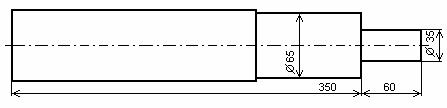

Degrosare Este procesul prin care se obtine o dimensiune mai si mai apropiata de cea inscrisa in desenul tehnic al arborelui (ǿ70 si lungimea de 410 mm) .

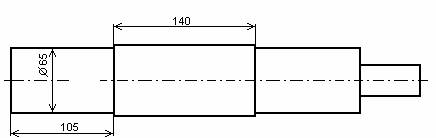

Este procesul prin care se obtine diferitele diametre prevazute in desenul de executie. Se folosesc cutite de strung.

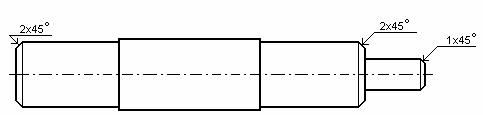

Este procesul tehnologic prin care se obtine o tesire a marginilor diferitelor diametre.

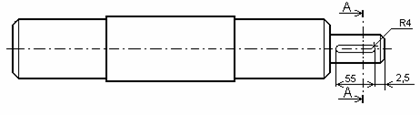

Este procesul tehnologic prin care se obtine un canal in care se introduce o pana si care asigura o functionare corecta atuci cand se asambleaza cu alte piese.

Este procesul de prelucrare prin aschiere care asigura o precizie dimensionala mare si o netezire buna a suparefetelor.

Este procesul tehnologic prin care se obtine o tratare a suprafetei finale si care asigura o mai buna rezistenta in timp la diferite solicitari, fie ele de natura electrica, mecanica sau chimica.

am vizionat un motor in sectiune si am realizat ca este format dintr-un stativ si un rotor

am intrat in laborator unde ni s-a descris amanuntit din ce este formata o freza, din ce este format un strung si un bormasina, precum si modul de functionare
