Evaluarea riscurilor de accidentare si imbolnǍvire profesionalǍ pentru locul de munca “electrician intretinere – reparatii – profilaxie statii 110/20 kv”



Evaluarea riscurilor de accidentare si imbolnǍvire profesionalǍ pentru locul de munca “electrician intretinere – reparatii – profilaxie statii 110/20 kv”


EVALUAREA RISCURILOR DE ACCIDENTARE SI IMBOLNǍVIRE PROFESIONALǍ PENTRU LOCUL DE MUNCA “ELECTRICIAN INTRETINERE – REPARATII – PROFILAXIE STATII 110/20 kV” DIN CADRUL




1.Procesul de munca


Procesul de muncǎ are drept scop asigurarea intretinerii instalatiilor si a echipamentelor componente ale statiilor 110/20 kV prin desfasurarea unor activitati de reparatii ale acestora si a unor masuratori specifice reglementate de PE 116/1994.


2.Elementele componente ale sistemului de munca evaluat mijloace de productie


a.Mijloace de productie:

statie de transformare 110/20 kV (incinta inchisa cu gard) cu urmatoarele componente:



celula LEA 110 kV;

celula masura si/sau descarcatori 110 kV;

celula TRAFO 110 kV;

bare de 110 kV;

transformator 110/20 kV;

bare de 20 KV;

celula LEA/LES - 20 KV;

celula TRAFO 20 kV;

celula TRAFO servicii interne;

celula de masura 20 KV;

celula cupla longitudinala - 20 KV;

celula cupla transversala - 20 KV;

celula descarcatori 20 KV;

celula baterie condensatori.

cabluri de medie tensiune;

scule, aparate, accesorii, dispozitive - specifice:

inductor (megohmetru) 1000/2500/5000 V:

sursa de curent curent continuu;

masurare izolatii;

actionat electric sau mecanic;

trusa pentru verificarea imbatranirii izolatiilor (tg d) 10 kV c.a.;

trusa minut pentru verificarea timpilor de actionare la intreruptoare;

sursa de tensiune inalta tip T.I.C. 60 kV c.a. (incercarea cablurilor);

punte masurare rezistenta contacte;

autotransformator 220 V c.a;

punte de masurare a rezistentei ohmice;

multimetru;

aliaj de lipit;

pasta decapanta;

condensatori cu clophen;

baterie auto (12 V/120 Ah);

trusa lacatuserie T.S.L. ;

trusa electrician;

lanterna;

scara portabila;

generator impulsuri 500 V (defectoscopie Trafo putere).

atelier de lacatuserie dotat cu:

masina universala de gaurit;

polizor electric fix;

polizor unghiular mobil;

foarfeca ghilotina;

menghine;

trusa lacatuserie;

trusa scule electrician;

transformator de sudurǎ;

electrocompresor de aer;

pompa de vid;

recipiente de azot;

recipiente de oxigen;

cricuri hidraulice;

stingatoare de incendiu;

aeroterma electrica;

bancuri de lucru;

vopsele;

diluanti;

alcool tehnic;

pensule;

pistol de vopsit.

autovehicule:

automacara;

PRB (cu nacela);

ARO;

TV;

autospecialǎ.


b.Sarcina de munca

Activitatea electricianului intretinere – reparatii - profilaxie statii 110/20 kV este precizata generic in documentul denumit 'FISA POSTULUI', care stabileste:

cerintele de pregatire profesionala ale executantului;

sistemul relational in care isi desfasoara activitatea;

lista atributiilor, sarcinilor si a lucrarilor de executat impreuna cu frecventa acestor actiuni;

limitele de competenta si responsabilitate.

Activitatile pe care le indeplinesc electricienii de intretinere - reparatii – profilaxie statii sunt reglementate de urmatoarele prevederi legale:

fise tehnologice;

alte acte normative si prevederi din domeniul protectiei muncii si PSI.

Potrivit acestor prevederi legale si altor documente cu caracter de reglementare interna, pot fi identificate urmatoarele activitati:

electrician intretinere – reparatii – profilaxie statii 110/20 kV, – sef lucrare, formatie:

are ca sarcina principala executarea lucrarilor de intretinere – reparatii la statiile de transformare din gestiunea C.E.M. 110 kV Sibiu, conform planului anual, precum si interventia in instalatii in situatii accidentale;

distribuie sarcinile pe membrii formatiei, astfel incat sa nu incalce prevederile fiselor tehnologice si ale altor acte normative in vigoare;

mobilizeaza personalul repartizat la lucrari si remediere incidente, in scopul incadrarii in timpul minimum necesar redarii in exploatare a instalatiei;

raspunde de pastrarea in bune conditii a sculelor si dispozitivelor de lucru necesare, precum si a mijloacelor de protectie, inlaturandu-le imediat pe cele necorespunzatoare;

este obligat sa opreasca lucrarea cand constata pericole iminente.

electrician executant lucrari formatia de intretinere – reparatii – profilaxie statii 110/20 kV:

participa la executarea tuturor lucrarilor de revizii, reparatii, profilaxie statii, conform planului anual si comenzilor interne, cu respectarea si aplicarea fiselor tehnologice si altor normative in vigoare;

participa la actiunile de remediere a incidentelor si avariilor aparute la statii, contribuind la reducerea la minimum a timpului de redare in exploatare a instalatiilor;

raspunde de calitatea lucrarilor pe care le executa in mod direct;

are obligatia sa nu paraseasca zona de lucru fara aprobarea sefului de lucrare;

are obligatia sa anunte imediat seful de lucrare daca depisteaza scule decalibrate si sa le indeparteze imediat ori sa le reconditioneze.

lucrari de intretinere – reparatii – profilaxie:

lucrari la mecanismele de actionare (tip MOP, MR, AS, AMI, AP);

revizii si masuratori intreruptoare (110 kV si 20 kV);

revizii si masuratori transformatoare de masura (de tensiune si de curent - 110 kV si 20 kV);

revizii si masuratori separatoare (110 kV si 20 kV);

revizii si masuratori transformatoare de putere (110/20 kV);

revizii si masuratori transformatoare de servicii interne (20/0,4 kV);

revizii si masuratori la bobinele de stingere;

revizii si masuratori la rezistentele de tratare a neutrului;

inlocuiri izolatori in statii;

lucrari de vopsire;

revizii si masuratori la bateriile de condensatoare;

recoltare probe ulei.

verificarea existentei, intretinerea si urmarirea periodicitatii incercarii profilactice a mijloacelor de protectie electroizolante.

Succesiunea activitatilor desfǎsurate pe parcursul unui schimb de electricianului sef de lucrare din formatia intretinere – reparatii – profilaxie statii 110/20 kV este urmǎtoarea:

orele 700 - sosirea la program;

maistrul face o informare asupra lucrarilor ce urmeaza a fi efectuate in cursul zilei;

instruire tehnica;

orele 730 - deplasare catre punctul de lucru cu electrician – sofer;

admiterea la lucru in statie de catre personalul de servire operativa;

seful de lucrare instruieste personalul din subordine din punctul de vedere tehnic;

verifica realizarea zonei de lucru;

se semneaza in autorizatia de lucru;

se realizeaza masurile organizatorice si tehnice pregatitoare pentru lucrare;

se executa lucrari sub directa autoritate a sefului de lucrare:

revizie intreruptoare;

revizie transformatoare de masura;

revizie separatoare;

revizie transformatoare de serviciu interne;

revizie transformatoare de putere;

inlocuire izolatori;

lucrari de vopsitorie;

revizie baterii condensatoare;

revizie la bobinele de stingere si rezistentele de tratare a neutrului;

recoltare probe de ulei;

se retrage formatia de la lucru si se inchide autorizatia de lucru;

deplasare cu mijloc de transport auto inapoi la centru.

Lucrarile efectuate in cadrul atelierului sunt urmǎtoarele:

gaurire;

polizare;

lucrari de lacatuserie si ajustaj;

reparatii de repere sau subansamble dezafectate;

reglaje.


c.Mediul de munca

Executantii isi desfasoara activitatea atat in interiorul cladirii in care sunt adapostite celulele electrice, cat si in aer liber, pe teritoriul statiilor 110/20 kV:

temperatura aerului in camera de comanda este in limitele prevazute de legislatia actuala; in celelalte corpuri de cladire in care sunt exercitate atributiile de serviciu, temperatura aerului este scazuta in anotimpul rece (incalzire ineficienta sau inexistenta),

curenti de aer sunt prezenti atat la activitatea in aer liber, cat si in unele incaperi (geamuri sparte, neetanseitati);

nivelul de iluminare este uneori insuficient desfasurarii activitatilor care implica identificarea detaliilor (atat in interior, cat si in exterior) acestora, conducand la folosirea lanternelor;

executantul desfasoara unele activitati in aer liber, indiferent de conditiile atmosferice (vant, ploaie, viscol etc.);

in vecinatatea bateriilor de condensatoare exista riscul de contact direct sau inhalarea vaporilor de clophen, la explozia sau deteriorarea prin coroziune si/sau actiune mecanica a mantalei condensatorului.

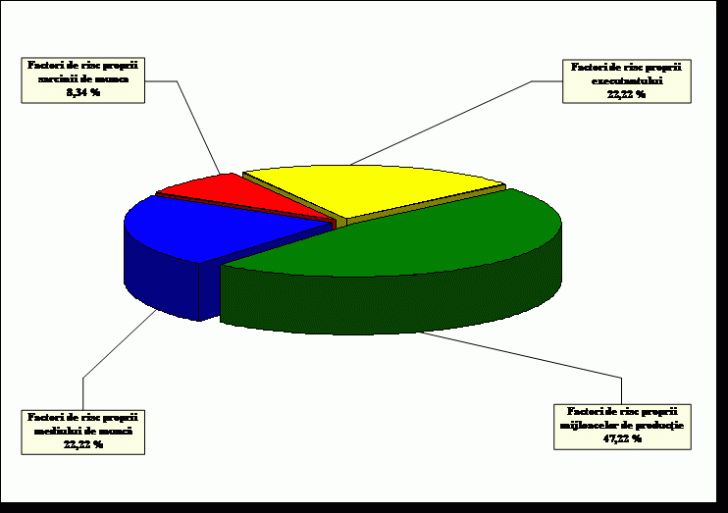

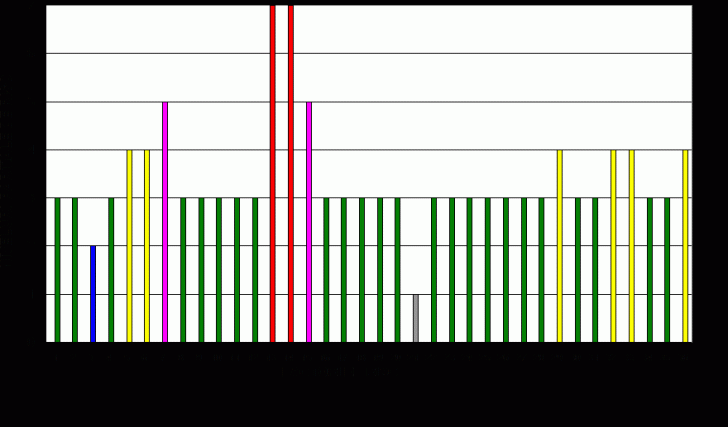

3.Factorii de risc identificati

A.Factori de risc proprii mijloacelor de productie

a.Factori de risc mecanic

organe de masini in miscare:

lovire si/sau strivire membre superioare de catre resorturile de actionare a mecanismelor (dispozitivelor) intreruptorului;

strivire degete la operatiile de brosare/debrosare a caruciorului intreruptorului;

prindere, strivire degete la lucrarile efectuate la transmisiile prin curele trapezoidale si lanturi (la mecanismul intreruptorului);

lovire si/sau strivire la executarea urmatoarelor manevre:

manevrarea separatoarelor actionate cu ASE;

lucrul la dispozitivul de actionare al comutatorului cu ploturi;

lucrul la dispozitivul de actionare al B.S.;

lovirea de catre mijloace de transport:

auto – la deplasarea pe caile de acces din statii si drumuri publice;

intern – in timpul desfasurarii lucrarilor cu utilaje auto sau de ridicat.;

autodeclansarea miscarii ventilatoarelor in timpul efectuarii de interventii, ca urmare a unui defect al instalatiei de automatizare;

rostogolire izolatori, transformatori de curent, descarcatori neasigurati impotriva miscarii necontrolate (mmax. > 1000 kg);

rasturnare transformatori de curent, izolatori etc. stocati in incinta statiei  (m ~ 1400 kg);

cadere libera de piese, materiale in cazul executarii de lucrari de revizii si reparatii (izolatori de trecere, scule etc.);

proiectare de corpuri in situatii deosebite:

la aparitia arcului electric la instalatiile din vecinatatea zonei de lucru;

la ruperea accidentala a paletelor ventilatoarelor si proiectarea acestora prin carcasa;

la explozia accidentala a cutiilor de borne;

dislocarea completa a ventilatoarelor;

la lucrul cu polizoarele electrice;

fragmentarea prin detensionare a izolatorilor ceramici;

jeturi de fluide de lucru in situatii speciale:

jet de ulei cu sau fara explozia camerei de stingere, in cazul aparitiei curentilor de defect cu depasirea limitelor parametrilor tehnici proprii;

jet de ulei sau azot sub presiune (320 bar) in timpul reviziei tehnice a dispozitivului MOP si a instalatiilor de aer comprimat;

contact direct al epidermei cu suprafete periculoase (ascutite, taioase) – capete conductori, suprafete cu bavuri, scule etc.;

recipiente sub presiune – explozie, fisurare accidentala, distrugere etansari:

butelia de azot (30 bar);

acumulator de presiune oleopneumatic al dispozitivului MOP;

circuitul pneumatic de actionare al elementelor primare;

circuitul hidraulic de actionare al elementelor de executie.

b.Factori de risc termic:

contact direct accidental cu suprafete supraincalzite in situatii de defect:

la atingerea imbinarilor sudate recent;

la aparitia supratensiunii in retea (de comutatie sau atmosferica) sau punerea la pamant in retea cu neutrul izolat, urmata de strapungerea izolatiei;

la aparitia fenomenelor de 'ambalare' termica provocate de slabirea presiunii de contact la contactele fixe sau mobile ale echipamentelor;

la aparitia unor scurtcircuite din cauza deteriorarii izolatiei capetelor cablurilor;

scurtcircuite provocate de patrunderea accidentala in instalatie a animalelor (sobolani, pisici, pasari, etc.);

contact direct al epidermei cu suprafete metalice reci la lucrul in aer liber in anotimpul rece;

surprinderea de catre arcul electric la manevrarea corecta a separatorului si conectarea accidentala a intreruptorului in cazul imposibilitatii blocarii acestuia in pozitia 'deconectat':

arcul electric aparut spontan in instalatii electrice aflate sub tensiune;

arcul electric generat de slabirea presiunii de contact la brose.

c.Factori de risc electric:

electrocutare prin atingere directa in cazul:

deteriorarii izolatiilor;

nefunctionarii protectiilor elementelor dinspre sursa (din amonte);

inexistentei ingradirilor de protectie;

incorectei dimensionari a paravanelor de protectie;

lucrului in instalatiile aflate sub tensiune in conditii atmosferice neprielnice (la avarie);

atingerii capetelor de cablu neizolate;

inexistentei capacelor de protectie a bornelor contoarelor (des identificat in teren);

electrocutare prin atingere indirecta sau aparitia tensiunii de pas in cazul:

deteriorarii izolatiilor;

deteriorarii circuitelor de legare la pamant.

d.Factori de risc chimic:

substante toxice – clophen in bateriile de condensatori, gaz SF6;

substante inflamabile – ulei, diluanti, alcool, hartie impregnata etc. – incendiu.

B.Factori de risc proprii mediului de munca

a.Factori de risc fizic:

variatii de temperatura mai mari de 15s C la lucrul alternativ in camera de comanda si in exterior, pe timpul iernii;

curenti de aer la lucrul in aer liber, in special in anotimpul rece;

nivel scazut de iluminare - diminuarea acuitatii vizuale;

lucrul in unele zone caracterizate prin valori variabile ale campurilor electromagnetice si/sau electrostatice (sub limitele maxime admisibile);

calamitati naturale (seism), lucrul in aer liber in conditii de viscol, vijelie etc. (in caz de avarie).

b.Factori de risc chimic:

aparitia gazelor toxice la strapungerea anumitor izolatii (rasini epoxidice, PVC etc.) la transformatoarele de curent si/sau la capatul de cablu al bateriilor de condensatori urmate de combustie cu sau fara flacara;

aparitia accidentala a gazelor toxice la activitatea de intretinere a tunelurilor si puturilor de cabluri.

c.Factori de risc biologic

contaminare cauzata de prezenta animalelor periculoase (sobolani) sau a insectelor in tunelurile de cabluri de la cotele inferioare ale celulelor.

C.Factori de risc proprii sarcinii de munca

a.Continut necorespunzǎtor:

lipsa controlului, in anumite situatii, asupra respectarii masurilor tehnice si organizatorice de protectia muncii privind admiterea la lucru si executarea lucrarii;

executarea de activitati in spatiul exterior de catre persoane independente – inexistenta sau reducerea sanselor de prim-ajutor in caz de accidentare.

b.Suprasolicitare psihica:

decizii dificile in timp scurt pe parcursul remedierii incidentelor si avariilor.

D.Factori de risc proprii executantului

a.Actiuni gresite:

apropierea la o distanta mai mica decat cea admisa prin norme de pozitiile aflate sub tensiune sau demontarea ingradirilor, respectiv depasirea cu parti ale corpului a planului de montaj al acestora;

actionari prin identificarea eronata a celulelor si/sau a elementelor echipamentelor;

deplasari sau stationari in afara sarcinilor de munca in imediata apropiere a instalatiilor aflate sub tensiune;

pornirea echipamentelor tehnice:

verificarea pornirii pompei MOP prin actionari indelungate ale microintreruptoarelor;

actionarea defectuoasa a comutatorului de ploturi la TRAFO;

verificarea functionarii motorului dispozitivului de actionare ASE;

acceptarea de omisiuni si/sau erori la preluarea zonei de lucru;

cadere la acelasi nivel in timpul deplasarii pe traseul de interventie;

cadere de la inaltime la interventiile la cota.

b.Omisiuni:

neutilizarea echipamentului individual de protectie (salopeta bumbac, cascǎ si vizierǎ de protectie) si al celorlalte mijloace de protectie din dotare.

DOCUMENT ONLINE: Functiunea Arbore Primar
DOCUMENT ONLINE: SUDAREA - procesul de sud prin topire utilizand arcul electric

UNITATEA:

S.C.  'ELECTRICA' S.A.

S.I.S.E. TRANSILVANIA SUD

A.I.S.E. SIBIU

4.FISA DE EVALUARE A LOCULUI DE MUNCA

NUMAR PERSOANE EXPUSE:

SECTIA:

CENTRU DE INTRETINERE REPARATII SI DIAGNOZǍ A INSTALATIILOR 110 KV

DURATA EXPUNERII:  8 h/schimb

LOCUL DE MUNCA:

Electrician intretinere – reparatii – profilaxie statii 110/20 kV

ECHIPA DE EVALUARE:

COMPONENTA SISTEMULUI DE MUNCA

FACTORI DE RISC IDENTIFICATI

FORMA CONCRETA DE MANIFESTARE A FACTORILOR DE RISC

(descriere, parametri)

CONSE-CINTA MAXIMA PREVI-

ZIBILA

CLASA DE GRAVI-TATE

CLASA DE PROBA-BILITATE

NIVEL DE RISC







MIJLOACE DE PRODUCTIE

FACTORI DE RISC MECANIC

Organe de masini in miscare:

  • lovire si/sau strivire membre superioare de catre resorturile de actionare a mecanismelor (dispozitivelor) intreruptorului;
  • strivire degete la operatiile de brosare/debrosare a caruciorului intreruptorului;
  • prindere, strivire degete la lucrarile efectuate la transmisiile prin curele trapezoidale si lanturi (la mecanismul intreruptorului);
  • lovire si/sau strivire la executarea urmatoarelor manevre:

manevrarea separatoarelor actionate cu ASE;

lucrul la dispozitivul de actionare al comutatorului cu ploturi;

lucrul la dispozitivul de actionare al B.S.

DECES











Lovirea de catre mijloace de transport:

  • auto – la deplasarea pe caile de acces din statii si drumuri publice;
  • intern – in timpul desfasurarii lucrarilor cu utilaje auto sau de ridicat.

DECES


Autodeclansarea miscarii ventilatoarelor in timpul efectuarii de interventii, ca urmare a unui defect al instalatiei de automatizare

INV. GR.III


Rostogolire izolatori, transformatori de curent, descarcatori neasigurati impotriva miscarii necontrolate (mmax. > 1000 kg)

INV. GR.III


Rasturnare transformatori de curent, izolatori etc. stocati in incinta statiei  (m ~ 1400 kg)

DECES


Cadere libera de piese, materiale in cazul executarii de lucrari de revizii si reparatii (izolatori de trecere, scule etc.)

DECES


Proiectare de corpuri in situatii deosebite:

  • la aparitia arcului electric la instalatiile din vecinatatea zonei de lucru;
  • la ruperea accidentala a paletelor ventilatoarelor si proiectarea acestora prin carcasa;
  • la explozia accidentala a cutiilor de borne;
  • dislocarea completa a ventilatoarelor;
  • la lucrul cu polizoarele electrice;
  • fragmentarea prin detensionare a izolatorilor ceramici.

DECES


Jeturi de fluide de lucru in situatii speciale:

  • jet de ulei cu sau fara explozia camerei de stingere, in cazul aparitiei curentilor de defect cu depasirea limitelor parametrilor tehnici proprii;

INV. GR. I











  • jet de ulei sau azot sub presiune (320 bar) in timpul reviziei tehnice a dispozitivului MOP si a instalatiilor de aer comprimat.



Contact direct al epidermei cu suprafete periculoase (ascutite, taioase) – capete conductori, suprafete cu bavuri, scule etc.

ITM 3-45 ZILE


Recipiente sub presiune – explozie, fisurare accidentala, distrugere etansari:

  • butelia de azot (30 bar);
  • acumulator de presiune oleopneumatic al dispozitivului MOP;
  • circuitul pneumatic de actionare al elementelor primare;
  • circuitul hidraulic de actionare al elementelor de executie.

DECES


FACTORI DE RISC TERMIC

Contact direct accidental cu suprafete supraincalzite in situatii de defect:

  • la atingerea imbinarilor sudate recent;
  • la aparitia supratensiunii in retea (de comutatie sau atmosferica) sau punerea la pamant in retea cu neutrul izolat, urmata de strapungerea izolatiei;
  • la aparitia fenomenelor de 'ambalare' termica provocate de slabirea presiunii de contact la contactele fixe sau mobile ale echipamentelor;
  • la aparitia unor scurtcircuite din cauza deteriorarii izolatiei capetelor cablurilor;
  • scurtcircuite provocate de patrunderea accidentala in instalatie a animalelor (sobolani, pisici, pasari, etc.).

ITM 3-45 ZILE


Contact direct al epidermei cu suprafete metalice reci la lucrul in aer liber in anotimpul rece

ITM 3-45 ZILE











Surprinderea de catre arcul electric la manevrarea corecta a separatorului si conectarea accidentala a intreruptorului in cazul imposibilitatii blocarii acestuia in pozitia 'deconectat':

  • arcul electric aparut spontan in instalatii electrice aflate sub tensiune;
  • arcul electric generat de slabirea presiunii de contact la brose.

DECES


FACTORI DE RISC ELECTRIC

Electrocutare prin atingere directa in cazul:

  • deteriorarii izolatiilor;
  • nefunctionarii protectiilor elementelor dinspre sursa (din amonte);
  • inexistentei ingradirilor de protectie;
  • incorectei dimensionari a paravanelor de protectie;
  • lucrului in instalatiile aflate sub tensiune in conditii atmosferice neprielnice (la avarie);
  • atingerii capetelor de cablu neizolate;
  • inexistentei capacelor de protectie a bornelor contoarelor (des identificat in teren).

DECES


Electrocutare prin atingere indirecta sau aparitia tensiunii de pas in cazul:

  • deteriorarii izolatiilor;
  • deteriorarii circuitelor de legare la pamant.

DECES


FACTORI DE RISC CHIMIC

Substante toxice – clophen in bateriile de condensatori, gaz SF6

DECES


Substante inflamabile – ulei, diluanti, alcool, hartie impregnata etc. – incendiu

DECES


MEDIUL

DE MUNCA

FACTORI DE RISC FIZIC

Variatii de temperatura mai mari de 15s C la lucrul alternativ in camera de comanda si in exterior, pe timpul iernii

ITM 3-45 ZILE










Curenti de aer la lucrul in aer liber, in special in anotimpul rece

ITM 3-45 ZILE


Nivel scazut de iluminare - diminuarea acuitatii vizuale

ITM 3-45 ZILE


Lucrul in unele zone caracterizate prin valori variabile ale campurilor electromagnetice si/sau electrostatice (sub limitele maxime admisibile)

NEGLIJA-BILE


Calamitati naturale (seism), lucrul in aer liber in conditii de viscol, vijelie etc. (in caz de avarie)

DECES


FACTORI DE RISC CHIMIC

Aparitia gazelor toxice la strapungerea anumitor izolatii (rasini epoxidice, PVC etc.) la transformatoarele de curent si/sau la capatul de cablu al bateriilor de condensatori urmate de combustie cu sau fara flacara

DECES


Aparitia accidentala a gazelor toxice la activitatea de intretinere a tunelurilor si puturilor de cabluri

DECES


FACTORI DE RISC BIOLOGIC

Contaminare cauzata de prezenta animalelor periculoase (sobolani) sau a insectelor in tunelurile de cabluri de la cotele inferioare ale celulelor

ITM 3-45 ZILE


SARCINA

DE MUNCA

CONTINUT NECORESPUN-ZǍTOR

Lipsa controlului, in anumite situatii, asupra respectarii masurilor tehnice si organizatorice de protectia muncii privind admiterea la lucru si executarea lucrarii

DECES


Executarea de activitati in spatiul exterior de catre persoane independente – inexistenta sau reducerea sanselor de prim-ajutor in caz de accidentare

DECES


SUPRASOLICITA-

RE PSIHICA

Decizii dificile in timp scurt pe parcursul remedierii incidentelor si avariilor

ITM 3-45 ZILE


EXECUTANT

ACTIUNI GRESITE

Apropierea la o distanta mai mica decat cea admisa prin norme de pozitiile aflate sub tensiune sau demontarea ingradirilor, respectiv depasirea cu parti ale corpului a planului de montaj al acestora

DECES











Actionari prin identificarea eronata a celulelor si/sau a elementelor echipamentelor

DECES


Deplasari sau stationari in afara sarcinilor de munca in imediata apropiere a instalatiilor aflate sub tensiune

DECES


Pornirea echipamentelor tehnice:

  • verificarea pornirii pompei MOP prin actionari indelungate ale microintreruptoarelor;
  • actionarea defectuoasa a comutatorului de ploturi la TRAFO;
  • verificarea functionarii motorului dispozitivului de actionare ASE.

DECES


Acceptarea de omisiuni si/sau erori la preluarea zonei de lucru

DECES


Cadere la acelasi nivel in timpul deplasarii pe traseul de interventie

ITM 3-45 ZILE


Cadere de la inaltime la interventiile la cota

DECES


OMISIUNI

Neutilizarea echipamentului individual de protectie (salopeta bumbac, cascǎ si vizierǎ de protectie) si al celorlalte mijloace de protectie din dotare

DECES




Nivelul de risc global al locului de munca este:




NIVELURILE PARTIALE DE RISC PE FACTORI DE RISC

Locul de munca: ELECTRICIAN INTRETINERE – REPARATII – PROFILAXIE STATII 110/20 kV

Nivel global de risc: 3,73





LEGENDǍ


F1-

Organe de masini in miscare:

lovire si/sau strivire membre superioare de catre resorturile de actionare a mecanismelor (dispozitivelor) intreruptorului;

strivire degete la operatiile de brosare/debrosare a caruciorului intreruptorului;

prindere, strivire degete la lucrarile efectuate la transmisiile prin curele trapezoidale si lanturi (la mecanismul intreruptorului);

lovire si/sau strivire la executarea urmatoarelor manevre:

manevrarea separatoarelor actionate cu ASE;

lucrul la dispozitivul de actionare al comutatorului cu ploturi;

lucrul la dispozitivul de actionare al B.S.

F2-

Lovirea de catre mijloace de transport:

auto – la deplasarea pe caile de acces din statii si drumuri publice;

intern – in timpul desfasurarii lucrarilor cu utilaje auto sau de ridicat.

F3-

Autodeclansarea miscarii ventilatoarelor in timpul efectuarii de interventii, ca urmare a unui defect al instalatiei de automatizare

F4-

Rostogolire izolatori, transformatori de curent, descarcatori neasigurati impotriva miscarii necontrolate (mmax. > 1000 kg)

F5-

Rasturnare transformatori de curent, izolatori etc. stocati in incinta statiei (m ~ 1400 kg)

F6-

Cadere libera de piese, materiale in cazul executarii de lucrari de revizii si reparatii (izolatori de trecere, scule etc.)

F7-

Proiectare de corpuri in situatii deosebite:

la aparitia arcului electric la instalatiile din vecinatatea zonei de lucru;

la ruperea accidentala a paletelor ventilatoarelor si proiectarea acestora prin carcasa;

la explozia accidentala a cutiilor de borne;

dislocarea completa a ventilatoarelor;

la lucrul cu polizoarele electrice;

fragmentarea prin detensionare a izolatorilor ceramici.

F8-

Jeturi de fluide de lucru in situatii speciale:

jet de ulei cu sau fara explozia camerei de stingere, in cazul aparitiei curentilor de defect cu depasirea limitelor parametrilor tehnici proprii;

jet de ulei sau azot sub presiune (320 bar) in timpul reviziei tehnice a dispozitivului MOP si a instalatiilor de aer comprimat.

F9-

Contact direct al epidermei cu suprafete periculoase (ascutite, taioase) – capete conductori, suprafete cu bavuri, scule etc.

F10-

Recipiente sub presiune – explozie, fisurare accidentala, distrugere etansari:

butelia de azot (30 bar);

acumulator de presiune oleopneumatic al dispozitivului MOP;

circuitul pneumatic de actionare al elementelor primare;

circuitul hidraulic de actionare al elementelor de executie.

F11-

Contact direct accidental cu suprafete supraincalzite in situatii de defect:

la atingerea imbinarilor sudate recent;

la aparitia supratensiunii in retea (de comutatie sau atmosferica) sau punerea la pamant in retea cu neutrul izolat, urmata de strapungerea izolatiei;

la aparitia fenomenelor de 'ambalare' termica provocate de slabirea presiunii de contact la contactele fixe sau mobile ale echipamentelor;

la aparitia unor scurtcircuite din cauza deteriorarii izolatiei capetelor cablurilor;

scurtcircuite provocate de patrunderea accidentala in instalatie a animalelor (sobolani, pisici, pasari, etc.).

F12-

Contact direct al epidermei cu suprafete metalice reci la lucrul in aer liber in anotimpul rece

F13-

Surprinderea de catre arcul electric la manevrarea corecta a separatorului si conectarea accidentala a intreruptorului in cazul imposibilitatii blocarii acestuia in pozitia 'deconectat':

arcul electric aparut spontan in instalatii electrice aflate sub tensiune;

arcul electric generat de slabirea presiunii de contact la brose.

F14-

Electrocutare prin atingere directa in cazul:

deteriorarii izolatiilor;

nefunctionarii protectiilor elementelor dinspre sursa (din amonte);

inexistentei ingradirilor de protectie;

incorectei dimensionari a paravanelor de protectie;

lucrului in instalatiile aflate sub tensiune in conditii atmosferice neprielnice (la avarie);

atingerii capetelor de cablu neizolate;

inexistentei capacelor de protectie a bornelor contoarelor (des identificat in teren).

F15-

Electrocutare prin atingere indirecta sau aparitia tensiunii de pas in cazul:

deteriorarii izolatiilor;

deteriorarii circuitelor de legare la pamant.

F16-

Substante toxice – clophen in bateriile de condensatori, gaz SF6

F17-

Substante inflamabile – ulei, diluanti, alcool, hartie impregnata etc. – incendiu

F18-

Variatii de temperatura mai mari de 15s C la lucrul alternativ in camera de comanda si in exterior, pe timpul iernii

F19-

Curenti de aer la lucrul in aer liber, in special in anotimpul rece

F20-

Nivel scazut de iluminare - diminuarea acuitatii vizuale

F21-

Lucrul in unele zone caracterizate prin valori variabile ale campurilor electromagnetice si/sau electrostatice (sub limitele maxime admisibile)

F22-

Calamitati naturale (seism), lucrul in aer liber in conditii de viscol, vijelie etc. (in caz de avarie)

F23-

Aparitia gazelor toxice la strapungerea anumitor izolatii (rasini epoxidice, PVC etc.) la transformatoarele de curent si/sau la capatul de cablu al bateriilor de condensatori urmate de combustie cu sau fara flacara

F24-

Aparitia accidentala a gazelor toxice la activitatea de intretinere a tunelurilor si puturilor de cabluri

F25-

Contaminare cauzata de prezenta animalelor periculoase (sobolani) sau a insectelor in tunelurile de cabluri de la cotele inferioare ale celulelor

F26-

Lipsa controlului, in anumite situatii, asupra respectarii masurilor tehnice si organizatorice de protectia muncii privind admiterea la lucru si executarea lucrarii

F27-

Executarea de activitati in spatiul exterior de catre persoane independente – inexistenta sau reducerea sanselor de prim-ajutor in caz de accidentare

F28-

Decizii dificile in timp scurt pe parcursul remedierii incidentelor si avariilor

F29-

Apropierea la o distanta mai mica decat cea admisa prin norme de pozitiile aflate sub tensiune sau demontarea ingradirilor, respectiv depasirea cu parti ale corpului a planului de montaj al acestora

F30-

Actionari prin identificarea eronata a celulelor si/sau a elementelor echipamentelor

F31-

Deplasari sau stationari in afara sarcinilor de munca in imediata apropiere a instalatiilor aflate sub tensiune

F32-

Pornirea echipamentelor tehnice:

verificarea pornirii pompei MOP prin actionari indelungate ale microintreruptoarelor;

actionarea defectuoasa a comutatorului de ploturi la TRAFO;

verificarea functionarii motorului dispozitivului de actionare ASE.

F33-

Acceptarea de omisiuni si/sau erori la preluarea zonei de lucru

F34-

Cadere la acelasi nivel in timpul deplasarii pe traseul de interventie

F35-

Cadere de la inaltime la interventiile la cota

F36-

Neutilizarea echipamentului individual de protectie (salopeta bumbac, cascǎ si vizierǎ de protectie) si al celorlalte mijloace de protectie din dotare

5.Fisa de masuri propuse

Locul de muncǎ: „ELECTRICIAN INTRETINERE – REPARATII – PROFILAXIE STATII 110/20 kV”


Nr. crt.

LOC DE MUNCǍ/

FACTOR DE RISC

NIVEL DE RISC

MASURI PROPUSE

(Nominalizarea masurii)

F13: Surprinderea de catre arcul electric la manevrarea corecta a separatorului si conectarea accidentala a intreruptorului in cazul imposibilitatii blocarii acestuia in pozitia 'deconectat':

arcul electric aparut spontan in instalatii electrice aflate sub tensiune;

arcul electric generat de slabirea presiunii de contact la brose.

Masuri tehnice:

stabilirea obligativitatii verificarii lipsei sarcinii inaintea inceperii operatiei de manevrare a oricarui aparat de comutatie, precum si a verificarii periodice a protectiilor de scurtcircuit; de asemenea, trebuie precizate si persoanele care vor supraveghea sau vor controla prin sondaj modul cum este respectata aceasta regula de lucru;

stabilirea zonei de lucru tinandu-se cont de posibilitatea aparitiei accidentale a arcului electric in vecinatatea punctului de interventie;

scoaterea de sub tensiune a sursei potentiale de arc electric, daca zona de lucru nu poate asigura protectia impotriva arcului;

Masuri organizatorice:

instruirea personalului cu privire la modul de utilizare a mijloacelor de protectie impotriva efectelor arcului electric asupra organismului uman;

instruirea periodica a lucratorilor cu privire la consecintele patrunderii in zonele de vecinatate.

F14: Electrocutare prin atingere directa in cazul:

deteriorarii izolatiilor;

nefunctionarii protectiilor elementelor dinspre sursa (din amonte);

inexistentei ingradirilor de protectie;

incorectei dimensionari a paravanelor de protectie;

lucrului in instalatiile aflate sub tensiune in conditii atmosferice neprielnice (la avarie);

atingerii capetelor de cablu neizolate;

inexistentei capacelor de protectie a bornelor contoarelor (des identificat in teren).

Masuri tehnice:

identificarea instalatiilor la care urmeaza a se lucra (NSPM 65, art. 143);

verificarea vizuala a integritatii legarii la pamant a carcaselor aparatajelor, a stalpilor si a suportilor metalici si de beton, din zona de lucru (NSPM 65, art. 145);

utilizarea, dupa caz, a castii de protectie a capului, vizierei de protectie a fetei, manusilor electroizolante, incaltamintei sau covorului electroizolant si a sculelor cu maner electroizolant (NSPM 65, art.148);

asigurarea de catre membrii formatiei de lucru ca in spate si in partile laterale nu sunt in apropiere parti aflate sub tensiune neingradite (NSPM 65, art. 148);

executarea masurilor tehnice de securitate de catre personal instruit si autorizat conform prevederilor art. 163 si art. 164 din NSPM 65.

Masuri organizatorice:

instruirea si autorizarea potrivit prevederilor legale in vigoare, precum si testarea periodica a cunostintelor tehnice si de securitate a muncii dobandite de catre executanti;

executarea conform procedurilor autorizate a tuturor interventiilor, indiferent de natura lor;

controlil periodic cu tematica vizand respectarea masurilor de electrosecuritate.

verificarea de catre seful de lucrare a corespondentei masurilor tehnice dispuse prin autorizatia de lucru cu cele luate si confirmarea prin semnare in autorizatia de lucru (NSPM 65, art. 96).

F7: Proiectare de corpuri in situatii deosebite:

la aparitia arcului electric la instalatiile din vecinatatea zonei de lucru;

la ruperea accidentala a paletelor ventilatoarelor si proiectarea acestora prin carcasa;

la explozia accidentala a cutiilor de borne;

dislocarea completa a ventilatoarelor;

la lucrul cu polizoarele electrice;

fragmentarea prin detensionare a izolatorilor ceramici.

Masuri tehnice:

scoaterea de sub tensiune a sursei potentiale de arc electric, daca zona de lucru nu poate asigura protectia impotriva particulelor proiectate in urma exploziei casetei cutiei bornelor;

utilizarea de catre lucratori a castii si, eventual, a vizierelor de protectie.

Masuri organizatorice:

instruirea periodica a lucratorilor cu privire la consecintele patrunderii in zonele de vecinatate.

F15: Electrocutare prin atingere indirecta sau aparitia tensiunii de pas in cazul:

deteriorarii izolatiilor;

deteriorarii circuitelor de legare la pamant.

Masuri tehnice:

verificarea vizuala a integritatii legarii la pamant a carcaselor aparatajelor, a stalpilor si a suportilor metalici si de beton, din zona de lucru (NSPM 65, art. 145)

descarcarea de sarcina capacitiva a instalatiei la care urmeaza a se lucra (NSPM 65, art. 146);

utilizarea, dupa caz, a manusilor electroizolante, incaltamintei sau covorului electroizolant si a sculelor cu maner electroizolant (NSPM 65, art. 148).

Masuri organizatorice:

urmarirea graficului de verificare a mijloacelor de protectie din dotare (atat echipamente tehnice cat si echipamentul individual de protectie);

control periodic cu tematica vizand respectarea masurilor de electrosecuritate.

F5: Rasturnare transformatori de curent, izolatori etc. stocati in incinta statiei (m ~ 1400 kg)

Masuri tehnice:

ancorarea pieselor conform normelor specifice de securitate a muncii.

Masuri organizatorice:

verificarea modului in care se respecta aceasta regula;

instruirea lucratori asupra consecintelor neutilizarii echipamentului individual de protectie prescris.

F6: Cadere libera de piese, materiale in cazul executarii de lucrari de revizii si reparatii (izolatori de trecere, scule etc.)

Masuri tehnice:

utilizarea de catre lucratori a castii de protectie;

ancorarea pieselor conform normelor specifice de securitate a muncii.

Masuri organizatorice:

verificarea modului in care se respecta aceasta regula;

instruirea lucratori asupra consecintelor neutilizarii echipamentului individual de protectie prescris.

F29: Apropierea la o distanta mai mica decat cea admisa prin norme de pozitiile aflate sub tensiune sau demontarea ingradirilor, respectiv depasirea cu parti ale corpului a planului de montaj al acestora

Masuri tehnice:

semnalizarea corespunzatoare a zonei periculoase;

prevederea, acolo unde este posibil, de mijloace de blocare a accesului in cazul in care instalatia este sub tensiune.

Masuri organizatorice:

verificarea modului in care sunt respectate restrictiile tehnice si de protectie a muncii;

instruirea lucratorilor privind consecintele nerespectarii zonelor de securitate, in special ale expunerii din aceasta cauza la efectele arcului electric

F32: Pornirea echipamentelor tehnice:

verificarea pornirii pompei MOP prin actionari indelungate ale microintreruptoarelor;

actionarea defectuoasa a comutatorului de ploturi la TRAFO;

verificarea functionarii motorului dispozitivului de actionare ASE.

Masuri organizatorice:

instruirea lucratorilor privind consecintele nerespectarii disciplinei tehnologice si a restrictiilor de securitate – neatentie fata de operatiile executate, omiterea unora dintre operatiile prevazute prin sarcina de munca, intrarea, chiar si numai cu portiuni ale corpului, in interiorul zonelor de pericol, neutilizarea sau utilizarea incompleta a mijloacelor de protectie etc.;

verificarea prin control permanent, din partea sefului formatiei, si/sau prin sondaj, din partea sefilor ierarhic superiori a respectarii interdictiilor tehnologice si de securitate a muncii.

F33: Acceptarea de omisiuni si/sau erori la preluarea zonei de lucru

Masuri organizatorice:

instruirea lucratorilor privind consecintele nerespectarii disciplinei tehnologice si a restrictiilor de securitate;

aplicarea de sanctiuni in cazul nerespectarii normelor de securitate a muncii.

F36: Neutilizarea echipamentului individual de protectie (salopeta bumbac, cascǎ si vizierǎ de protectie) si al celorlalte mijloace de protectie din dotare

Masuri tehnice:

dotarea lucratorilor cu echipament individual de protectie corespunzator activitatii ce urmeaza a fi desfasurata.

Masuri organizatorice:

instruirea lucratorilor privind consecintele nerespectarii restrictiilor de securitate – neutilizarea sau utilizarea incompleta a mijloacelor de protectie etc.;

verificarea prin control permanent, din partea sefului formatiei, si/sau prin sondaj, din partea sefilor ierarhic superiori.

6.Interpretarea rezultatelor evaluarii


Nivelul de risc global calculat pentru locul de munca „electrician intretinere – reparatii – profilaxie statii 110/20kV” este egal cu 3,73, valoare care il incadreaza in categoria locurilor de munca cu nivel de risc mic spre mediu, depǎsind limita maximǎ acceptabilǎ (3,5).

Rezultatul este sustinut de „Fisa de evaluare”, din care se observa ca din totalul de 36 factori de risc identificati, numai 10 depasesc, ca nivel partial de risc, valoarea 3: 2 incadrandu-se in categoria factorilor de risc maxim, 2 incadrandu-se in categoria factorilor de risc mare, iar ceilalti 6 incadrandu-se in categoria factorilor de risc mediu.

Cei 10 factori de risc ce se situeaza in domeniul inacceptabil sunt:

F13: Surprinderea de catre arcul electric la manevrarea corecta a separatorului si conectarea accidentala a intreruptorului in cazul imposibilitatii blocarii acestuia in pozitia 'deconectat': – nivel de risc partial 7;

arcul electric aparut spontan in instalatii electrice aflate sub tensiune;

arcul electric generat de slabirea presiunii de contact la brose.

F14: Electrocutare prin atingere directa in cazul: – nivel de risc partial 7;

deteriorarii izolatiilor;

nefunctionarii protectiilor elementelor dinspre sursa (din amonte);

inexistentei ingradirilor de protectie;

incorectei dimensionari a paravanelor de protectie;

lucrului in instalatiile aflate sub tensiune in conditii atmosferice neprielnice (la avarie);

atingerii capetelor de cablu neizolate;

inexistentei capacelor de protectie a bornelor contoarelor (des identificat in teren).

F7: Proiectare de corpuri in situatii deosebite: – nivel de risc partial 5;

la aparitia arcului electric la instalatiile din vecinatatea zonei de lucru;

la ruperea accidentala a paletelor ventilatoarelor si proiectarea acestora prin carcasa;

la explozia accidentala a cutiilor de borne;

dislocarea completa a ventilatoarelor;

la lucrul cu polizoarele electrice;

fragmentarea prin detensionare a izolatorilor ceramici.

F15: Electrocutare prin atingere indirecta sau aparitia tensiunii de pas in cazul: – nivel de risc partial 5;

deteriorarii izolatiilor;

deteriorarii circuitelor de legare la pamant.

F5: Rasturnare transformatori de curent, izolatori etc. stocati in incinta statiei (m ~ 1400 kg) – nivel de risc partial 4;

F6: Cadere libera de piese, materiale in cazul executarii de lucrari de revizii si reparatii (izolatori de trecere, scule etc.) – nivel de risc partial 4;

F29: Apropierea la o distanta mai mica decat cea admisa prin norme de pozitiile aflate sub tensiune sau demontarea ingradirilor, respectiv depasirea cu parti ale corpului a planului de montaj al acestora – nivel de risc partial 4;

F32: Pornirea echipamentelor tehnice: – nivel de risc partial 4;

verificarea pornirii pompei MOP prin actionari indelungate ale microintreruptoarelor;

actionarea defectuoasa a comutatorului de ploturi la TRAFO;

verificarea functionarii motorului dispozitivului de actionare ASE.

F33: Acceptarea de omisiuni si/sau erori la preluarea zonei de lucru – nivel de risc partial 4;

F36: Neutilizarea echipamentului individual de protectie (salopeta bumbac, cascǎ si vizierǎ de protectie) si al celorlalte mijloace de protectie din dotare – nivel de risc partial 4.

Pentru diminuarea sau eliminarea celor 10 factori de risc (care se situeaza in domeniul inacceptabil), sunt necesare masurile generic prezentate in “Fisa de masuri propuse”.

In ceea ce priveste repartitia factorilor de risc pe sursele generatoare, situatia se prezinta dupa cum urmeaza:

47,22 %, factori proprii mijloacelor de productie;

22,22 %, factori proprii mediului de munca;

8,34 %, factori proprii sarcinii de munca;

22,22 %, factori proprii executantului.

Din analiza Fisei de evaluare se constata ca 72,22 % dintre factorii de risc identificati pot avea consecinte ireversibile asupra executantului (deces sau invaliditate), astfel incat locul de muncǎ poate fi incadrat printre cele cu pericol deosebit de accidentare.

PONDEREA FACTORILOR DE RISC IDENTIFICATI DUPA ELEMENTELE SISTEMULUI DE MUNCA

LOCUL DE MUNCA: ELECTRICIAN INTRETINERE – REPARATII – PROFILAXIE STATII 110/20 kV

NIVEL GLOBAL DE RISC: 3,73



Contact |- ia legatura cu noi -| contact
Adauga document |- pune-ti documente online -| adauga-document
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -| termeni
Copyright © |- 2024 - Toate drepturile rezervate -| copyright
