Tipuri de sectiuni ale pieselor la desen tehnic

1. Dupa modul de reprezentare:

-propriu-zisa (obisnuita, deplasata, suprapusa , intercalata)

-cu vedere

a-sectiune obisnuita

b-sectiune deplasata

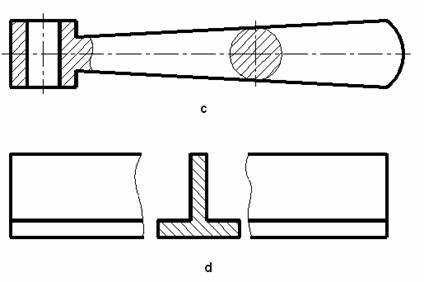

c-sectiune suprapusa

d-sectiune intercalata

OBS. Traseul de sectionare nu se reprezinta in cazul sectiunilor suprapuse si intercalate.

2. Dupa pozitia planului de sectionare:

- orizontala

- verticala

- inclinata

a-orizontala b-verticala c-inclinata

3. Dupa forma suprafetei de sectionare:

-plana

-franta;

-in trepte

-cilindrica



a-franta b-in trepte c-cilindrica

OBS.

Hasurile sunt decalate in locul unde planul de sectionare isi schimba directia.

Schimbarea directiei planului de sectionare se marcheaza prin segmente ingrosate.

Pe sectiune schimbarea directiei planului de sectionare se marcheaza cu linie punct subtire.

4. Dupa proiectie:

-completa

-partiala



OBS.

Obiectele simetrice se pot reprezenta jumatate vedere jumatate sectiune. Axa de simetrie separa vederea de sectiune. Muchiile vizibile ale conturului interior si exterior se traseaza pana in axa de simetrie. In proiectie pe plan vertical, se va reprezenta in vedere partea din stanga axei de simetrie, iar in sectiune, partea din dreapta axei. In proiectie pe planul orizontal, se va reprezenta vederea deasupra axei de simetrie, iar sectiunea sub axa.
