Fisa de lucru desen tehnice - comenzi de modificare (editare)

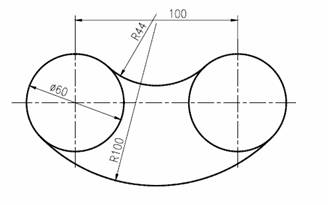

Sa se realizeze desenul din figura utilizand comenzile :

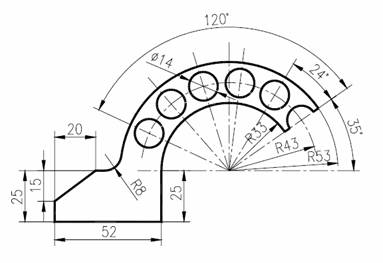

Sa se realizeze desenul din figura utilizand comenzile: CHAMFER; FILLET si ARRAY , optiunea Polar

Sa se realizeze desenul din figura utilizand comenzile : LUNE, CIRCLE , TRIM si ARRAY . optiunea R

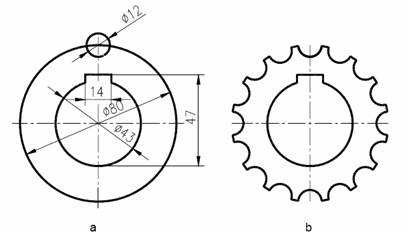

Realizati desenul din figura .Declarati bloc ( comanda BLOK ) cercul superior avand ca punt de inserctie.Definitivati desenul utilizand comanda DIVIDE, optiunea B.Pentru retezare se foloseste comanda TRIM , dupa ce ati” explodat” ( comanda EXPLODE ) toate cele 16 blocuri inserate.

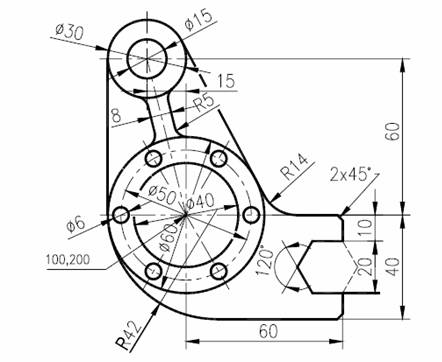

Sa se realizeze desenul din figura : ( se porneste de la trasarea axelor , hexagonul se poate desena in afara si se muta cu comanda MOVE sau ALIGN ) la capatul liniei verticale cu 10 unitati .Cerculetele se multiplica cu comanda ARRAY . optiunea P

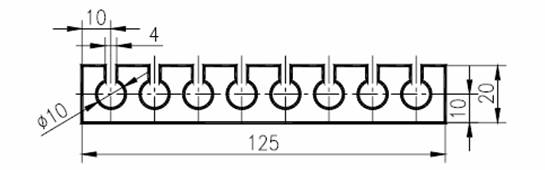

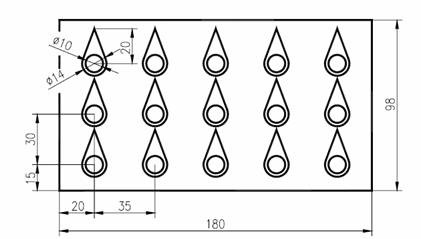

Realizati desenul din figura utilizand comanda ARRAY , optiunea R

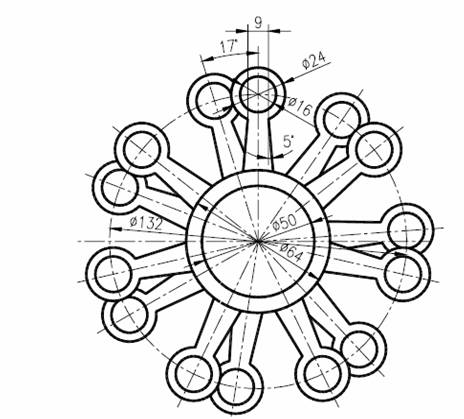

Realizati desenul din figura utilizand comenzile : TRIM, COPY, ROTATE si ARRAY , optiunea P

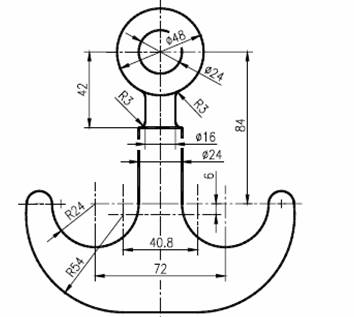

Realizati desenul din figura  : ( se recomanda utilizarea comenzii MIRROR )

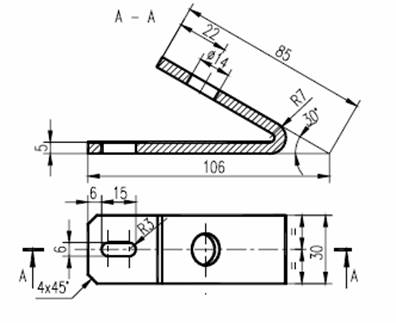

Realizati desenul bridei  de mai jos. Utilizati linii ajutatoare care sa delimiteze cu precizie axa mica a elipselor ( ELIPSE ) din vederea de sus .
