Hasurarea la desen tehnice - arce de cerc

FISA DE LUCRU

HASURAREA

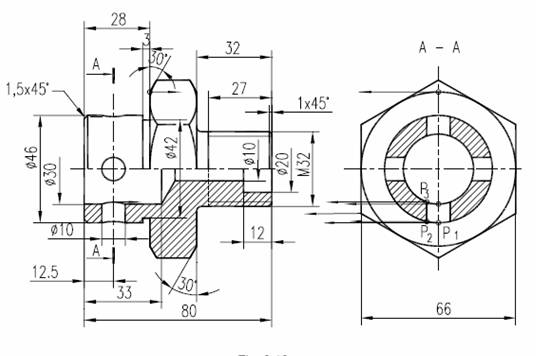

Pentru realizarea arcelor de cerc ale piulitei se traseaza arce de cerc ce trec prin 3 puncte .Al doilea punct al arcelor se determina prin trasarea unor linii de ordine P ₁ , P₂ si P_{3 .} Pentru hasurare folositi comanda HATCH -user defined – cu inclinarea liniilor la 45s cu distanta dintre ele de 4, optiunea Pick Point .

.

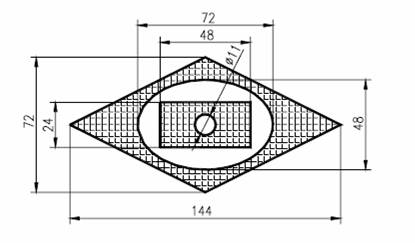

Pentru desenul din figura utilizati comanda HATCH meniul predefinit ANGLE cu unghi de inclinare 0 la scara de reprezentare 12 .

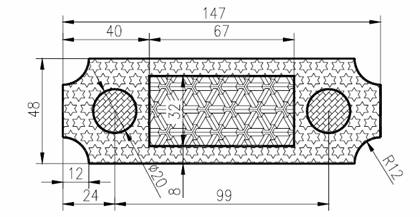

Pentru hasurarea desenului folositi modelele predefinite –STARS cu unghi 0, factor de scara 15. ECHER cu unghi =, factor de scara 10 si BRICK cu unghi 45s si factor de scara 8. Utilizati optiunea Pick Points

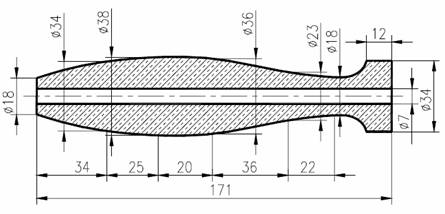

Realizati desenul manerului din figura .Conturul curbat se va realiza cu comanda SPLINE, curba fiind trasata prin punctele cotate introduse cu comanda POINT. Utilizati modul OSNAP permanent –Node. Pentru hasurare se utilizeaza modelul TRANS, cu unnghi de 45s si scara 12.

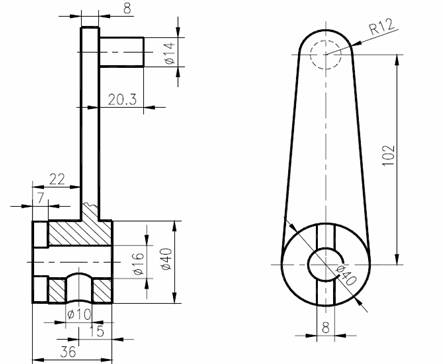

Realizati desenul din figura .Pentru linia ondulata se foloseste comanda SPLINE iar pentru hasurare HATCH

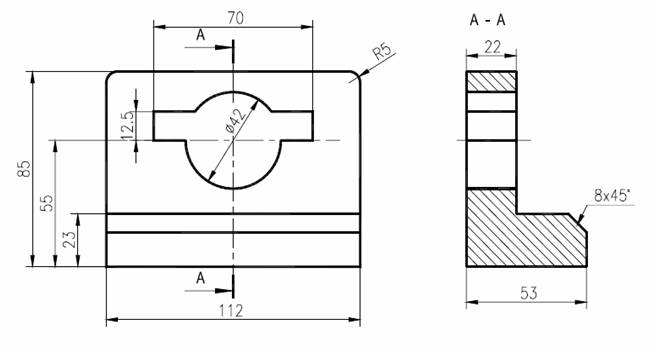

Realizati desenul din figura , pentru trasarea planului de sectiune folositi comanda BLOCK si inserati sageata si linia groasa .
