Tehnici de comutatie si de transmisiuni

Acest material vizeaza competenta: Descrie tehnicile de comutatie si de transmisiuni

Comutator digital - spatio-temporal D (T)

Definitie

Un comutator digital este un comutator cu n intrari digitale si n iesiri digitale, care permite realizarea de conexiuni intre un canal temporal asociat unei intrari si orice canal temporal asociat oricarei iesiri.

Comutatorul D se poate realiza cu ajutorul unui comutator T care receptioneaza la intrarea sa semnalele multiplexate ale intrarilor  in multiplexorul M (fig. 1.).

Astfel continutul IT i din IN 2 este transferat prin multiplexorul M in intervalul de timp T2 din IT i alocat liniei 2. La iesirea comutatorului T se obtin semnalele multiplexate destinate iesirilor OUT 1 OUT 4 pentru IT j.

Comutatorul T trebuie sa inregistreze in MC corespondenta intre intrarea definita prin numarul liniei de intrare si al canalului temporal (IN 2, IT i) si iesirea definita prin numarul liniei de iesire si al canalului temporal (OUT 4, IT j).

Se remarca faptul ca multiplexorul temporal transforma identitatea spatiala a liniei de intrare in identitatea temporala (numarul intervalului de timp asociat intrarii in cadrul aceluiasi IT).

Demultiplexorul realizeaza transformarea inversa (identitate temporala in identitate spatiala).

Intervalul de timp asociat unui canal temporal este impartit intr-un numar de cuante de timp egal cu numarul de intrari / iesiri. Pe durata unei cuante de timp asociate unei linii de intrare / iesire este necesar sa se realizeze inregistrarea in memoria temporala a octetului receptionat la intrare (R/W = 0) si citirea din memoria temporala a octetului destinat iesirii (R/W = 1).

Daca se considera ca n este numarul de linii de intrare si de iesire ale comutatorului D si ca o linie are 32 de canale temporale (IT), rezulta :

a) Capacitatea MT este n x 32 octeti ;

b) Capacitatea MC este n x 32 cuvinte de adrese.

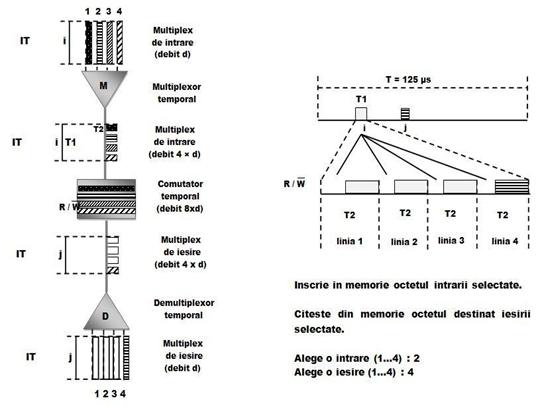

Fig. 1. Comutatorul digital

Sugestii metodologice

UNDE PREDAM? Continutul poate fi predat in laboratorul de specialitate sau intr-o sala care are calculator, videoproiector sau retroproiector.

CUM PREDAM?

Se recomanda:

  Descoperire dirijata; demonstratia cu substitute cum ar fi: scheme cu caracter conventional, reprezentari schematice ale principiilor; utilizarea mijloacelor multimedia pentru activitatile de fixare a noilor cunostinte;

  Utilizarea la orele de laborator de soft-uri educationale: simularea functionarii comutatoarelor digitale;

   Clasa poate fi organizata frontal sau pe grupe de 3-4 elevi, asezati si grupati astfel incat sa favorizeze receptarea convenabila de catre toti.

Ca materiale suport se pot folosi: - prezentari multimedia- comutator digital

Activitati interactive, de genul urmator:

o       Activitati de asociere intre termeni de specialitate si semnificatia acestora

o       Activitati de intuire a intregului fenomen, prezentare analitica, revenirea la ansamblu

Simularea functionarii comutatorului temporal pe calculator folosind soft specializat unde se vor urmari:

o       Functionarea unui comutator spatial cu exemplificari de genul: Alege o intrare . . ..; Alege o iesire . . .

Ca materiale de evaluare se pot folosi:
