Portile SAU-NU si SI-NU

Alte doua tipuri de porti logice folosite frecvent in circuitele digitale sunt portile SAU-NU si SI-NU.Ele combina cele trei operatii de baza SAU, SI ,NU, putand fi descrise folosind notiunile elementare de algebra Booleana.

Simbolurile portilor SAU-NU si SI-NU cu doua intrari si echivalentele lor cu porti elementare sunt aratate in fig.6 si 7 iar tabelele 5 si 6 prezinta regulile de operare ale celor doua porti. Se poate observa ca singura deosebire fata de portile SAU, respectiv SI, este prezenta a cate unui cerculet la iesirile portilor SAU-NU si SI-NU.  Acesta simbolizeaza operatia de inversare.Modurile de operare ale portilor SAU-NU si SI-NU cu doua intrari pot fi extinse asupra portilor de acelasi fel cu mai multe intrari.

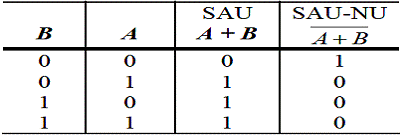

Tabelul 5

Fig.6

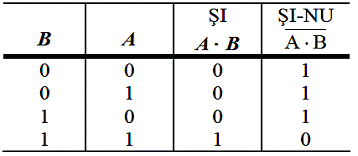

Tabelul 6

Fig.7
