Portile sau exclusiv si sau exclusiv-nu

Portile SAU EXCLUSIV si SAU EXCLUSIV-NU

Poarta SAU EXCLUSIV este o poarta logica care poate avea numai doua intrari si care furnizeaza un 1 logic la iesire ori de cate ori cele doua intrari sunt in stari complementare.

Sa proiectam circuitul logic care o realizeaza pornind de la scrierea tabelului de adevar conform afirmatiei precedente:

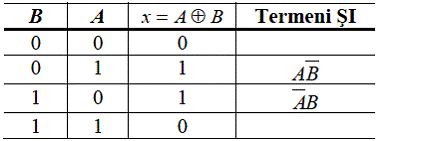

Tabelul 7

si de la expresia functiei logice care realizeaza operatia SAU EXCLUSIV, scrisa pe baza lui:

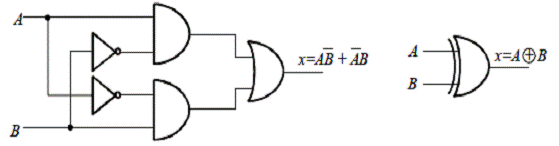

Observam imediat ca avem nevoie de doua inversoare, doua porti SI si o poarta SAU, astfel incat circuitul logic combinational pentru functia noastra arata ca cel din fig.8, in care este prezentat si simbolul portii SAU EXCLUSIV folosit in schemele digitale.

Fig.8

Poarta SAU EXCLUSIV-NU opereaza exact in opozitie cu poarta SAU EXCLUSIV.Tabelul 8 ne ajuta la scrierea expresiei functiei logice pentru aceasta operatie:

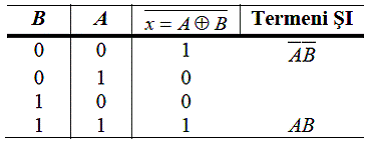

Tabelul 8

Ea ne indica faptul ca variabila x va avea valoarea logica 1 in doua cazuri: A = B = 1 si A=B=0. Cu alte cuvinte:poarta SAU EXCLUSIV-NU va produce un nivel inalt al tensiunii de iesire ori de cate ori cele doua intrari vor fi la acelasi nivel logic.

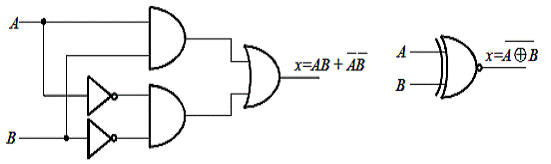

Deoarece aceasta poarta compara doua niveluri logice si "ne atrage atentia" cand ele sunt egale, se mai spune ca ea realizeaza functia de echivalenta. In fig.13.8 este aratat circuitul cu ajutorul caruia poate fi realizata aceasta functie logica si simbolul portii logice aferente.
