Reprezentarea Punctului - In axonometrie izometrica si epura

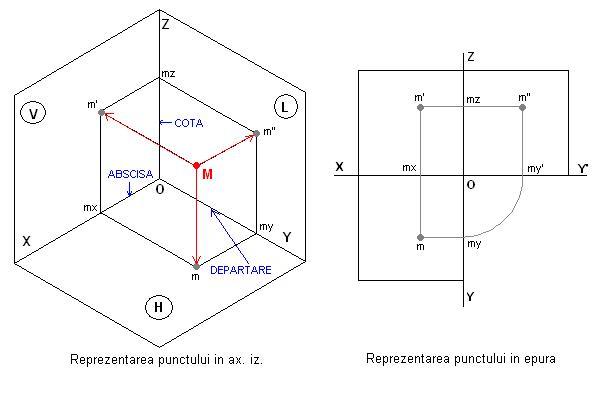

Pozitia unui punct M din spatiu este determinata de trei coordonate descriptive ale sale. Acestea sunt: abscisa, departarea si cota

Abscisa punctului este distanta sa fata de planul lateral de proiectie (L) si se masoara pe axa OX
Departarea punctului este distanta sa fata de planul vertical de proiectie (V) si se masoara pe axa OY
Cota punctului este distanta sa fata de planul orizontal de proiectie (H) si se masoara pe axa OZ

Coordonatele unui punct se scriu intr-o paranteza, in ordinea (abscisa, departare, cota).Exemplu: M(X,Y,Z) (se citeste: 'punctul M de coordonate X,Y,Z')

Observatzie: Punctul din spatziu se noteaza cu litera mare (majuscula) (ex. M), iar proiectziile cu litere mici. In cazul punctului M, astfel:
#proiectia pe planul orizontal (H) se not cu m
#proiectia pe planul vertical (V), cu m'
#proiectia pe planul lateral (L), cu m''

Datzi foarte mare atentie notatziilor, pentru ca atunci cand vor veni problemele de rezolvat nu le veti face fatza daca nu respectati o anumita ordine de notare..

III Reprezentarea dreptei

III Reprezentarea dreptei

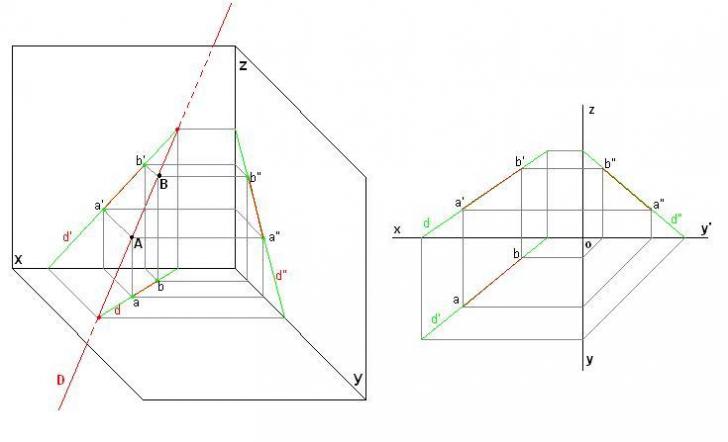

1.Proiectiile dreptei

Pentru a determina proiectiile unei drepte, se proiecteaza doua puncte A si B (care apartin dreptei) pe planele de proiectzie. Unind pe:
# a cu b, obtinem proiectia orizontala a dreptei
# a' cu b', obtinem proiectia verticala a dreptei
# a'' cu b'', obtinem proiectia laterala a dreptei

Eseu: Raport de incercare Eseu: Detergenti .Sapunuri. Substante tensio-active - clasificare

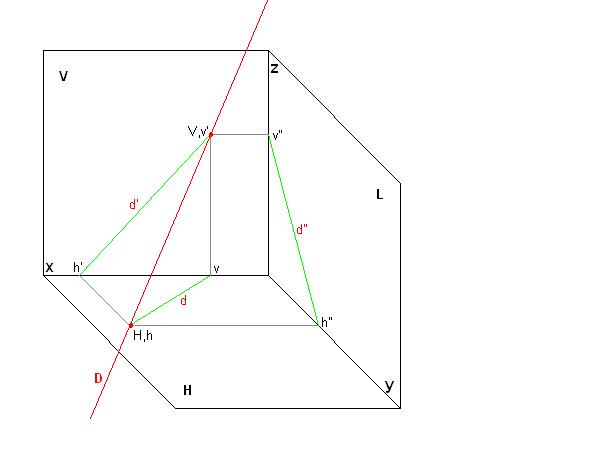

Punctele in care dreapta intersecteaza planele de proiectie se numesc urmele dreptei si poarta denumirea si notatia corespunzatoare planului respectiv, si anume:

#Punctul in care dreapta intersecteaza planul orizontal de proiectie (H) se numeste urma orizontala si se noteaza cu H (fiind un punct continut de planul H)

#Punctul in care dreapta intersecteaza planul vertical de proiectie (V) se numeste urma verticala si se noteaza cu V

#Punctul in care dreapta intersecteaza planul lateral de proiectie (L) se numeste urma laterala si se noteaza cu L

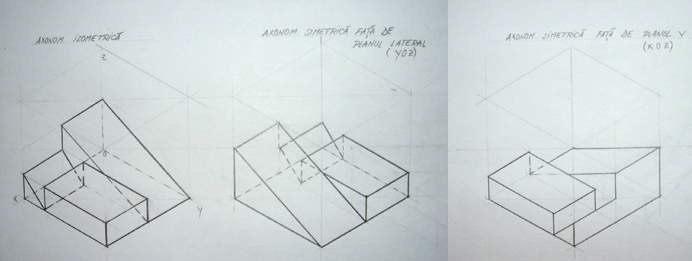

o intrebare: ce inseamna 'axonometrie simetrica fata de un plan'?

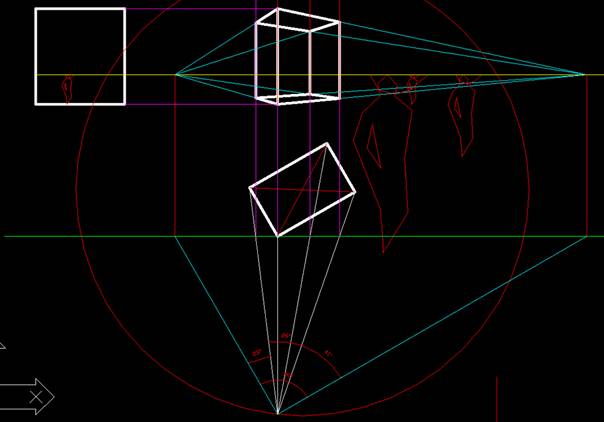

ai un volum in axonometrie izometrica, da? imagineaza-ti ca planul vertical e o oglinda in care se vede volumul tau. rezultatul e rezolvarea la problema ta. incerc sa fac si un desen.

-am facut simetric fata de planul lateral.acum mi-am dat seama. hai ca-l fac repede si fata de planul vertical, ca tie ala iti trebuie

re-edit: daca tot l-am facut hai sa-l postez. ma bucur ca ai inteles

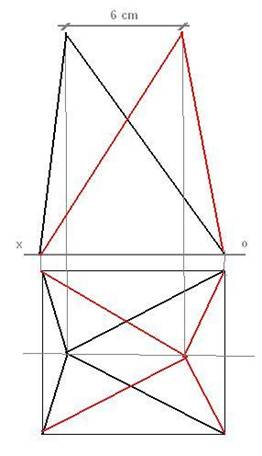

avand in vedere faptul ca dreapta fronto-orizontala este o dreapta perpendiculara pe planul latereal de proiecztie, piramidele tale ar trebui sa arate ceva de genu:
