MASURAREA SI INREGISTRAREA CONSUMULUI DE APA DIN CLADIRILE CIVILE SI  INDUSTRIALE

Aparatele pentru masurarea si inregistrarea consumului de apa se numesc apometre sau contoare de apa.Apometrele se clasifica dupa principiul de functionare, in :

-apometre de viteza, care inregistreaza consumul de apa fie prin actionarea unei roti cu palete sau cu elice (apometre cu turbina), care transmit miscarea unui mecanism integrator de inregistrare a consumului, fie prin masurarea diferentei de presiune la trecerea apei printr-o diafragma (apometru diferential) ;

-apometre volumetrice, care inregistreaza cantitatea de apa prin umplerea si golirea succesiva a unor compartimente cu volum determinat.

Dupa modul de admisie a apei, apometrele cu turbina pot fi :

-cu admisie tangentiala, directia de curgere a apei fiind perpendiculara pe axul turbinei;

-cu admisie axiala, directia de curgere a apei fiind paralela cu axul turbinei ;

combinate, avind montate in serie sau in paralel ambele tur­bine mentionate ; aceste apometre se folosesc in instalatii cu diferente mari intre consumul maxim si consumul minim de apa.

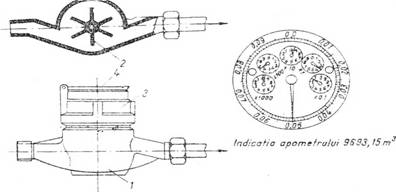

Apometru de viteza cu palete : 1 – corpul apometrului ; 2 – roata cu palete( morisca ) ; 3 – cutia mecanismului si a cadranului ; 4 – capac de protectie

Dupa modul de montare a cadranului pentru citirea consumului se disting :

-apometre cu cadranul uscat, montat intr-o caseta separata de corpul apometruiui

-apometre cu cadranul inecat, cadranul fiind in contact cu apa si protejat de un geam care rezista la presiuni mari.

Corpul apometrelor se executa din fonta, bronz sau otel turnat, iar turbina din materiale plastice pentru apa rece (cu temperaturi pana la +30°C) si din metal pentru apa calda (cu temperaturi peste + 30°C).

Principalele caracteristici ale apometrelor, de care trebuie tinut seama la alegerea si montarea lor in instalatie, sant urmatoarele :

-debitul nominal, adica debitul orar caruia ii corespunde o cadere de presiune de 10m H2O ;

-sensibilitatea, respectiv debitul orar minim pentru care apometrul inregistreaza intreaga cantitate de apa care il traverseaza ;

-puritatea si temperatura apei ce trece prin apometru. Instalatia pentru masurarea si inregistrarea consumului de apa se compune din apometrul 5 montat intre doua robinete din
care primul 6 este un robinet de trecere, iar al doilea 7 un robinet de inchidere care permite totodata golirea portiunii de conducta pe care este montat, si o conducta de ocolire 8 a apometruiui prevazuta cu un robinet de inchidere. In cazul aparitiei unei defectiuni a apometrului, se inchid cele doua robinete intre care
este montat iar instalatia interioara este alimentata cu apa pe timpul remedierii defectiunii apometruiuiprinconducta de ocolire, incarescop robinetul de pe aceasta conducta se va deschide. Dupa remontarea apome­trului aflat in stare de functionare, se deschid robinetele intre care este montat si se inchide robinetul de pe conducta de ocolire. Instalatia pentru masurarea si inregistrarea consumului de apa din cladiri se monteaza pe conducta de bransament si se poate amplasa fie in interiorul cladirilor, ca de exemplu in subsol (daca exista) sau in interio­rul statiilor de hidrofor (pentru ansambluri de cladiri), fie in exteriorul cladi­rilor, intr-un camin numit carnin de apometru . Peretii 1ai  caminului de apometru se executa din zidarie sau beton. Caminul este prevazut cu capacul 2 si scara metalica 3 de acces. Apometrul 4 se monteaza la partea inferioara a caminului pe un suport (postament) din beton. Fundul caminului este executat cu o panta de 3% pentru scurgerea eventualelor scapari de apa (la demontarea si remontarea apometrului) catre o basa (sau rigola).

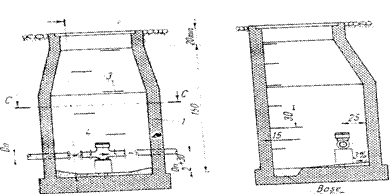

Camin pentru apometru

Sectiunea A Sectiunea B

Sectiunea c
