Hidranti interiori

Generalitati

Cutia de hidrant complet echipata se utilizeaza pentru montarea si protejarea hidrantului interior si a furtunului cu teava de refulare, din cladirile de locuit, publice sau industriale.
Cutia de hidrant se monteaza pe suprafata peretelui sau ingropata si este dotata cu: robinet hidrant cu racord fix tip 'C' (2'), rola furtun refulare tip 'C' cu racorduri legate (20 ml), teava refulare tip 'C' cu robinet (canea) si cheie racord ABC.

Hidrantii sunt sisteme de iesire ale retelei de apa necesare pentru racordarea cu furtune PSI in caz de urgenta si incendiu.

Dupa locul in care sunt amplasati hidrantii pot fi de trei feluri:
A.) Hidranti de suprafata  ( exteriori )

B.) Hidranti subterani ( ingropati )

C.) Hidrantii de perete ( interiori )


HIDRANTI INTERIORI

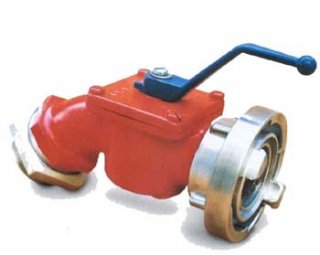

Hidrantul interior pentru cladiri, este un robinet de colt, cu ventil, prevazut la intrare cu filet exterior pentru racordarea cu o teava din otel de 2” , iar la iesire cu filet exterior  pentru insurubarea unui record fix, la care se racordeaza furtunul cu teava de refulare.

Numeroase firme din strainatate produc o gama larga de tipodimensiuni de robinete de hidranti interiori si exteriori : robinet de hidrant de 45s cu dn  / Dn de 2” / 1”, 2 ½ “  / 2” , 21/2” / 2 1/2” , 2” / 2” ; robinet la 180s cu  dn / Dn  de  1” / 1” ,



Tevi de refulare.

Tevile de refulare pot fi :

• simple (STAS 6264) executate in trei variante si tip C de mana,
• cu robinete (STAS 6782) executate in doua variante.

HIDRANTI INTERIORI


Hidrantul interior pentru cladiri, este un robinet de colt, cu ventil, prevazut la intrare cu filet exterior pentru racordarea cu o teava din otel de 2” , iar la iesire cu filet exterior  pentru insurubarea unui record fix, la care se racordeaza furtunul cu teava de refulare.

Numeroase firme din strainatate produc o gama larga de tipodimensiuni de robinete de hidranti interiori si exteriori : robinet de hidrant de 45s cu dn  / Dn de 2” / 1”, 2 ½ “  / 2” , 21/2” / 2 1/2” , 2” / 2” ; robinet la 180s cu  dn / Dn  de  1” / 1” ,




•    Tevi de refulare.

Tevile de refulare pot fi :

Analiza: Relee electromagnetice de curent si tensiune Referat: Masina asincrona

• simple (STAS 6264) executate in trei variante si tip C de mana,
• cu robinete (STAS 6782) executate in doua variante.

•    Furtun de refulare


Hidrantii interiori de incendiu se doteaza cu furtun tip C ( ø 50 mm) sau tip B (ø 75) de 2 m lungime, cu exceptia salilor de spectacol unde furtunul are lungimea de 10 m.

Firmele straine produc furtunuri de refulare cu diametre nominale de 25, 38, 45, 52, 63, 70, 80, 100, 125 si 150 mm si cu lungimi variabile, pentru presiuni ale apei de 6, 10, 12, 15, 18 si 20 bar. Furtunul poate fi din canepa, fibre sintetice sau cauciuc si se aseaza in cutie sub forma de rola sau panglica.


•    Cutii metalice pentru hidrantii interiori.

Hidrantul impreuna cu echipamentul de serviciu ( furtunul si teava de refulare) se monteaza in cutii metalice (STAS 3081), amplasate in nise sau firide in zidarie la inaltime  de 1,35 – 1,50 m de la pardoseala. Cutiile se prevad cu posibilitati de scurgere a apei.

Ce ar trebui sa contina o cutie de hidrant interior

• rola furtun tip C cu racorduri tip C legate (20 m)

• teava refulare tip C STAS 6264 – 80

• robinet hidrant interior tip C STAS 2501 – 79

• suport rola furtun

• cheie racord ABC.

Tipuri de cutii de hidranti interiori

• Cutie de hidrant simpla

• Cutie de hidrant incastrabila

• Cutie de hidrant cu lacas

Aceasta cutie, pe langa toate componentele pe care le contine o cutie simpla, este dotata in plus cu un lacas. Lacasul cu deschidere separata permite pastrarea unui stingator de incendiu de mica dimensiune.

• Cutie de hidrant din Al

• Cutie de hidrant din inox

• Cutie de hidrant cu geam cu cheder

• Cutia de hidrant cu picioare ( sau cu suport )

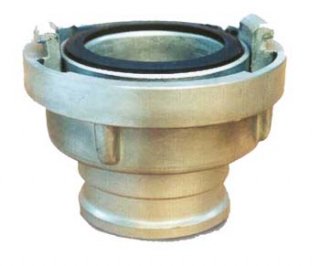

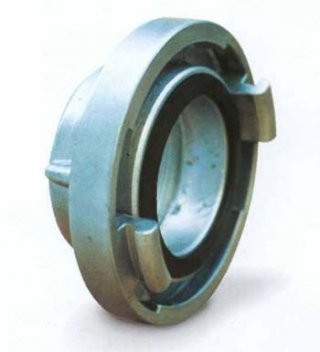

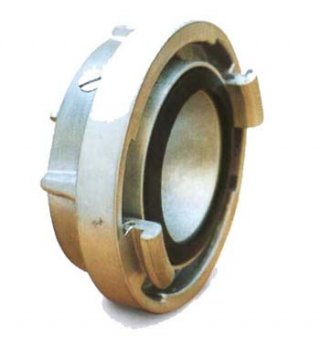

•    Racorduri, reductii si accesorii pntru hidranti interiori.

Racordurile pot fi:

• Fixe ,executate in 4 marimi, in functie de diametrul de trecere de 18, 45, 65, 100 mm;

• De absorbtie, executate in trei marimi, cu diameter de 18, 62, 96 mm.

• De refulare executate in 4 marimi, cu diameter de 18, 45, 65 si 100 mm. Reductiile de racorduri sunt utilizate la imbinarea tuburilor de refulare. Pentru etansarea racordurilor se folosesc garnituri de cauciu.

Cutia de hidrant complet echipata se utilizeaza pentru montarea si protejarea hidrantului interior si a furtunului cu teava de refulare, din cladirile de locuit, publice sau industriale. Cutia de hidrant se monteaza pe suprafata peretelui sau ingropata si este dotata cu: robinet hidrant cu racord fix tip 'C' (2'); rola furtun refulare tip 'C' cu racorduri legate (20 ml); teava refulare tip 'C' cu robinet (canea); cheie racord ABC.RECIPIENTUL.

INSTRUCTIUNI SITUATII DE URGENTA HIDRANTI INTERIORI SI EXTERIORI DE INCENDIU

ISU 10Hidranti interiori

Hidrantii interiori de incendiu sunt instalatii speciale de stingere a incendiilor cu apa.Ei se gasesc montati pe retelele interioare de alimentare cu apa a cladirilor in locurivizibile si usor accesibile in caz de incendiu, in functie de raza lor de actiune si denecesitati, in urmatoarea ordine:

langa intrari in cladiri;

in case de scari;

in holuri sau in vestibuluri

 pe coridoare

langa intrarea in incaperi si in interiorul acestora.Acestia se echipeaza cu furtun tip C (Φ 50 mm) flexibil sau tip B (Φ 50 mm ) flexibil,cu o lungime de maxim 20 m si, dupa necesitati cu dispozitive de refulare a apei subforma de jet compact, pulverizat sau mixt.Dispozitivele de refulare a apei pot fi:

tevi de refulare simple

tevi simple prevazute cu ajutaj pulverizator

tevi de refulare universale.

Tevile de refulare simple

se vor utiliza acolo unde jetul compact nu produce pagubedar este necesara forta de impact a jetului compact (ex depozite comerciale,industriale, etc.).

Tevile de refulare universale

se vor utiliza in incinte industriale (hale, ateliere).

Tevile simple prevazute cu ajutaj pulverizator

se vor utiliza in toate cladirile, cuexceptia celor indicate mai sus.Pe timp d noapte sau in locuri unde se desfasoara activitati la lulumina artificiala,
