Instalatia de tratare biochimica a apelor menajere

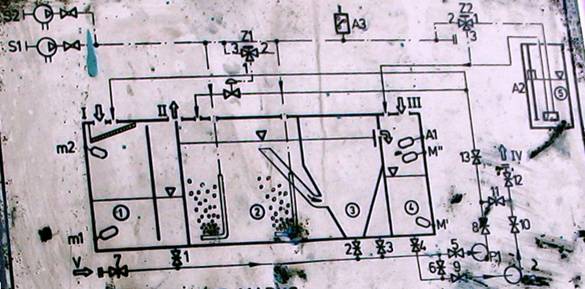

INSTALATIA DE TRATARE BIOCHIMICA A APELOR MENAJERE

( tip LK 30 – LK 100 )

Legenda

– Compartiment primar

– Tanc de aerisire

– Compartiment de sedimentare

– Compartiment de tratare

– Distribuitor de solutie de NaOCl

S1-S2 – Compresoare

P1 – Pompa de circulatie

P2 – Pompa de evacuare

– Valvule de aer pe instalatia de apa

A1 – Nivel de alarma in compartimentul (4)

A2 – Nivel scazut in distribuitorul (5)

A3 – Presiune scazuta de aer

Z1 – Valvula cu trei cai

Z2 – Valvula cu trei cai

m1 – Nivel scazut in compartimentul (1), inchide valvula Z1

m2 – Nivel ridicat in compartimentul (1), deschide valvula Z1

M’ – Deconecteaza pompa P2, conecteaza valvula Z2

M” – Conecteaza pompa P2

I – Ape menajere netratate

II – Vidare

III – Ape menajere tratate

IV – Deversare

V – Intrare

Mod de functionare

Pune intrerupatorul in pozitia 0.

Seteaza operarea in modul MANUAL.

Deschide valvulele 7, 1, 3.

Asigura-te ca exista tensiune.

Verifica functionarea ledurilor.

Umple cu apa pana se aprinde alarma de nivel ridicat in compartimentul (4).

Umple distribuitorul cu dezinfectant NaOCl

Deschide valvulele 1, 4, 5, 8, 9, 10, 12, 13; inchide valvulele 2, 3, 6, 7, 11.

Verifica traseul de aer si seteaza functionarea compresoarelor in pozitia compresor 1

Seteaza pe operare automata.

Instalatia va functiona in modul AUTOMAT.

Precautii

Toate operatiunile de intretinere si de supraveghere periodica trebuie facute in concordanta cu reglementarile in vigoare.

Este interzisa deschiderea altor valvule in timpul functionarii.

Inainte de a incepe verificarea electrica deconectati tensiunea.

Utilizati intotdeauna echipamentul de protectie in timpul reumplerii cu dezinfectant NaOCl
