Tipuri de imbinari sudate

Tipuri de imbinari sudate

In functie de pozitia relativa a elementelor componente, imbinarile sudate se impart in:

imbinari sudate cap la cap la table;

imbinari sudate cap la cap la tevi;

imbinari sudate in colt la table;

imbinari sudate in T cu patrundere completa;

imbinari sudate de racord;

Forma si dimensiunile minime ale probelor pentru sudura cap la cap si pentru sudura in colt sau de racord la table sau la tevi in vederea omologarii

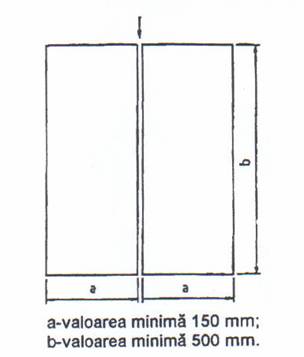

Proba pentru o sudura cap la cap la table

Proba pentru o sudura cap la cap la table

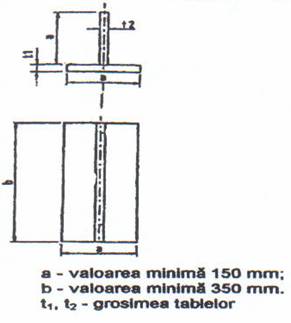

Proba pentru o imbinare in T cu patrundere completa

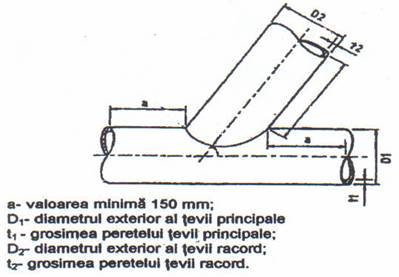

Proba pentru un racord la tevi

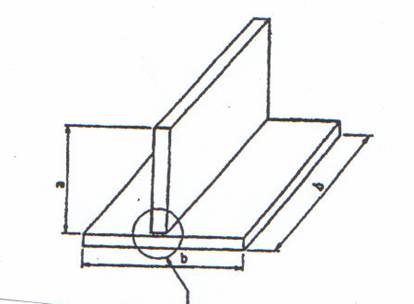

Proba pentru sudura in colt la tevi

Probele cu imbinari sudate de racord vor fi caracterizate prin tipul racordului care poate fi racord patruns, aplicat; profilat cu sau fara inele de intarire, cu sudura bilaterala sau pe o singura parte etc. si care se stabileste prin documentatia tehnica a produsului.

Unitatea montatoare sau reparatoare va alege tipul reprezentativ pentru executarea probei de sudare in vederea omologarii.

Omologarea executata pe o anumita proba tip racord reprezentativ, este valabila pentru toate imbinarile de racord in conditiile in care se respecta toate variabilele esentiale.

Procedurile omologate pentru sudurile cu mai multe treceri nu sunt valabile pentru sudurile cu o singura trecere.

Procedurile omologate pentru suduri cu o singura trecere sunt valabile pentru sudurile cu mai multe treceri cu conditia respectarii celorlalte variabile esentiale.
