Opel standard - conector de alimentare 8-pini



Opel standard - conector de alimentare 8-pini


Atenție:
Descris aici este Opel standard' numarare.
Numarare pentru ISO' este diferit.

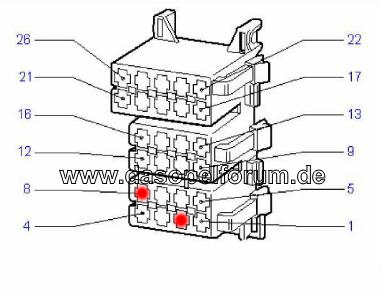

Conector de alimentare 8-pini:
1 = comenzi pe volan (culori disponibile veschiedene)
2 = tensiune cu cheia de contact (borna 15 (negru) sau clasa C (roșu)) (uneori portocaliu)
3 = iluminat (clasa 58K (de obicei, de culoare gri-verde))
4 = Ground (31) de la Opel intotdeauna maro
5 = semnal de distanța (de obicei albastru-rosu)
6 = Telefon Mute (culori disponibile veschiedene)
7 = Control Plus de la masina antena radio pentru (alb și negru) / MID / TID / BC (rosu-gri sau roșu-alb) / amplificator
8 = pozitiva continua (30 (roșu))

Difuzor 8-pini conectori:
Minus 9 = dreapta spate (maro si alb)
10 = minus fața dreapta (galben-maroniu)
Minus 11 = stanga fața (maro-albastru)
Minus 12 = stanga spate (maro-verde)
Plus 13 = spate dreapta (alb)
Plus 14 = dreapta fața (galben)
15 = stanga fața Plus (albastru)
Plus 16 = stanga spate (verde)

10-pini conector de expansiune:
17 = linia de date pentru a MID / TID
18 = linia de date pentru a MID / TID
19 = (fir diagnostic)
20 = masa NF Telefon
21 =
22 = linia de date pentru a MID / TID
23 = NF Telefon
24 =
25 =
26 =

Radio uita setarile:
A se vedea schimbarea aprindere prin scanteie și permanent pozitiv.

Aprindere prin scanteie și permanenta schimbare pozitiva:
(Pentru non-Opel-compatibile stereo auto)
Pe sursa de alimentare pini de 2 și 8 pentru fiecare schimb.
(Incercuite cu rosu)

Radio va funcționa numai manual on / off:
Cel mai bine cu un adaptor.
Liniile pinii 2 și 8 din adaptor la pinul 8 al interconectare mufa originala.
Atenție:
Liniile pinii 2 și 8 din fișa originala nu trebuie sa aiba contact cu ele. Nici macar cu un adaptor, sau un aparat de radio cu conexiuni prin cablu.

MID / TID / BC se vede doar un singur F și se pare nimic:
In funcție de tipul de vehicul și de radio Puteți folosi fie un adaptor care suporta afișare, sau puteți reprograma afișare la FOH pe 'radio straine'.
a se vedea, de asemenea, aici:
TID:
TECH2 instrucțiunile pentru a programa o TID la radio straine
MID:
TECH2 instrucțiunile pentru a programa un MID la radio straine

Este, de asemenea, posibilitatea de a separa cablului de semnal la afișare.
Ea vine de la pinul 7 al conectorului de alimentare și a furnizat include suplimentar amplificator antena. Deci, in cazul in care recepția este slaba la un moment dat este a fost taiat de la capatul greșit.

-------- ----- ------ ----- ----- ------- ----

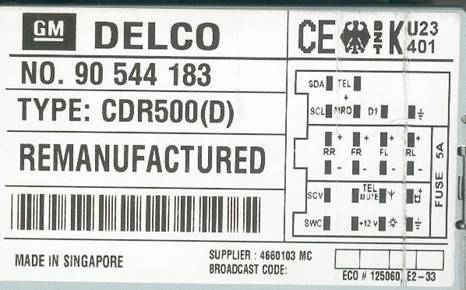

Aici este un exemplu de CDR 500:
