Arborele cotit
ARBORELE COTIT
a) Rolul. Arborele cotit are rolul de a transmite in exterior lucrul mecanic produs in cilindrii motoru-lui. Miscarea de translatie a pistoanelor este trans-formata in miscare proprie de rotatie prin inter-mediul intregului mecanism biela-manivela. De asemenea arborele cotit antreneaza in miscare de rotatie o serie de alte subansamble sau organe ale motorului, cum ar fi: arborele cu came, pompa de apa, de ulei, de injectie, alternatorul, compresorul pentru sistemul de franare, etc.
b) Solicitari. Arborele cotit este piesa cea mai solicitata din in-treg motorul el fiind supus la: intindere, compresiune, incovoiere, torsiune, solicitari cu soc, oboseala, uzura. Toate aceste solicitari sunt provocate de fortele ce actioneaza in mecanismul motor si de momentele generate de acestea (la motorul poli-cilindric).
c) Cerinte. Fiind o piesa atat de solic-tata cerintele sunt pe masura si anume:rezistenta mecanica, rigiditate, precizie dimensionala, duritate a suprafetelor fusurilor, coaxialitate a centrelor fusurilor.
d) Constructie. Partile componente ale arborelui cotit sunt: Capatul din fata este portiunea executata de obicei in trepte si pe care se monteaza urmatoarele elemente: pinionul de antrenare al distributiei, simering de etansare la ulei, fulia arborelui cotit, uneori un amortizor de vibratii torsionale.
Fusurile paliere sunt fusurile ce se gasesc pe axa de rotatie si prin intermediul carora arborele cotit se sprijina in lagarele paliere executate in carterul superior al blocului motor. Toate fusurile au acelasi diametru si aceeasi lungime cu exceptia, de regula a fusului palier din mijloc care este mai lung deo-arece aici se monteaza niste cale semiinelare pt fix-area axiala a arborelui cotit. (La motorul autoturis-mului DACIA, jocul longitudinal maxim admis al arborelui cotit este de 0,050,23 mm).
Fusurile manetoane sunt fusurile ce se gasesc de-a lungul si in jurul axei de rotatie a arborelui cotit la distanta r=S/2, unde S este cursa pistonului. Toate au acela-si diametru si aceeasi lungime. La unele construc-tii, pt usurare, fusurile manetoane si chiar cele paliere se gauresc, diametrul gaurii ajungand la 6080% din diametrul fusului.
Bratele sunt partile care fac legatura intre cele doua tipuri de fusuri. Pot avea diferite forme constructive insa, cel mai des la motoarele de automobile se utilizeaza.Brate-le de forma eliptica . Doua fusuri paliere alaturate, impreuna cu cele doua brate si fusul maneton din-tre acestea, formeaza un cot (manivela) al arbore-lui. Numarul de coruri (manivele) este egal cu numarul de cilindri ai motorului (i) daca acestia sunt dispusi in linie si egal cu i/2 daca motorul este in V. Dispunerea relativa a acestor coruri (in jurul axei de rotatie a arborelui cotit) si in lungul axei de rotatie se face din considerente de buna echilibrare naturala. S-a constatat ca rezistenta la oboseala a arborelui cotit creste odata cu cresterea suprapune-rii.Aceasta suprapunere este de 525 mm si se realizeaza cu usurinta la motoarele cu cursa scurta (motoare subpatrate) La motorul 102.00 DACIA cu D = 76 mm si S = 77 mm rezulta suprapunerea fusurilor s=dP/2 + dM/2 - r = 6,5 mm (dP=46 mm, dM=44 mm, r=S/2 = 38,5mm).Racordarea dintre brate si fusuri se poate face in mai multe moduri (fig.de mai jos)

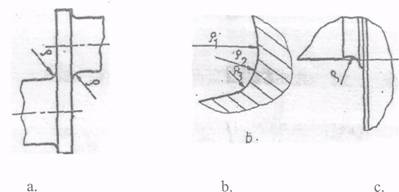

Fig. Racordarea dintre brate si fusuri
|
