Linii si plane principale pe
sfera terestra

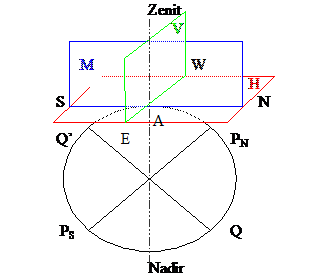

Consideram un observator in
punctul A pe sfera terestra aflat la latitudinea Q’A. Directia OA o
consideram directia verticalei locului. Daca o vom prelungi,
aceasta va intepa bolta cereasca deasupra crestetului
observatorului intr – un punct numit Zenit, iar in partea opusa in Nadir.
Linia Nadir – Zenit este linie principala a observatorului pe sfera
terestra.
Planul perpendicular pe verticala
locului ce trece prin ochiul observatorului se numeste planul orizontului adevarat al
observatorului si se noteaza cu H.
Planele perpendiculare pe
verticala locului se numesc orizonturi.
Planele ce contin verticala locului se numesc verticale.
Planul verical ce contine axa polilor se numeste planul meridianului adevarat al observatorului si il notam cu
M .
Planul H se intersecteaza cu planul M dupa linia
NS, unde N este dat de PN si S este dat de PS.
Verticalul perpendicular pe planul meridianului adevarat al observatorului
se numeste primul vertical si se noteaza cu V. Planul V se
intersecteaza cu planul H dupa linia EW.
Liniile NS si EW impart
orizontul adevarat in patru cadrane.
