CONSTRUCTIA CONTURULUI INDREPTAT AL PALEI

Conturul indreptat al palei este definit de linia ce delimiteaza fata activa a acesteia adusa la o forma plana. Conturul indreptat ( sau desfasurat) se poate obtine din cel proiectat si invers. Cum, de regula, caracteristicile geometrice ale modelelor de elice, testate in laboratoarele hidrodinamice sunt date pentru conturul indreptat, in practica proiectarii de elice navale intai se construieste conturul indreptat si apoi conturul proiectat.

Etapele trasarii conturului indreptat sunt urmatoarele:

Se considera o dreapta orizontala de baza si perpendicular pe aceasta se traseaza axa (generatoarea) palei pe care se masoara raza elicei R=D_e/2. Cu centrul in O se traseaza conturul nominal al butucului, care este un cerc de raza r_o = d_o/2 = 0.2 R ( Figura 5.1.).

Se reprezinta pe axa verticala punctele de raza r_i = ( 0,2; 0,3; ….; 0,9; 1,00)·R prin care se duc linii orizontale (echidistante) ca in Figura 5.1.

Pe orizontalele r_i astfel trasate se masoara 'b_1i' in dreapta generatoarei si 'b_2i' in stanga acesteia. Repetand operatia pentru fiecare raza r_i se vor obtine mai multe puncte care unite determina conturul desfasurat (indreptat) al palei. (Evident latimea palei la fiecare raza r_i este : b_i = b_1i + b_2i ).

Pentru determinarea elementelor palei necesare construirii conturului indreptat se utilizeaza datele prezentate in tabelul urmator:

Tabelul 5.1.

b_1i = distanta de la axa verticala a palei (generatoarea) la bordul de atac al palei.

b_2i = distanta de la axa verticala a palei la muchia de iesire (bordul de fuga) a palei elicei.

b_i = latimea palei la raza r_i .

x_o = distanta de la bordul de atac la linia grosimilor maxime.

b_max = latimea maxima a palei, considerata la elicele Wageningen B ca fiind la r = 0,6·R.

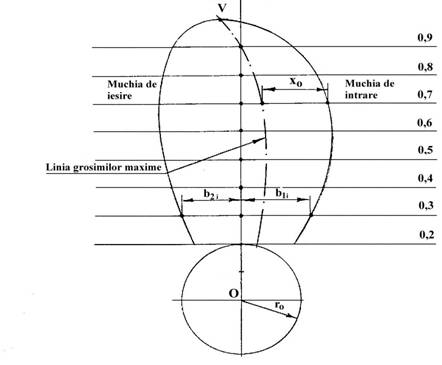

Figura 5.1.

Pentru determinarea lui b_max se folosesc urmatoarele relatii, functie de raportul de disc A_E / A_o, ales la Capitolul 4 :

Elice cu z =3 pale:

Elice cu z =4 pale:                   Pentru 0.40 T 0.2187

Pentru 0.55 T 0.3007

Pentru 0.70 T 0.3827

Pentru 0.85 T 0.4647

Pentru 1,00 T 0,5468

Elice cu  z = 5 pale: Pentru 0.45   T 0.1968

Pentru 0.6 T 0.2624

Pentru 0.75    T 0.328

Pentru 1.05 T 0.459

Observatii: 1. Daca raportul de disc A_E / A_o calculat la capitolul 4 are o valoare situata intre cele specificate mai sus, valoarea pentru b_max se interpoleaza liniar.

2. Cu b_max astfel obtinut, pe baza relatiilor de mai sus, se determina toate marimile din Tabelul 5.1. si se reprezinta la o scara convenabila conturul indreptat al palei.

3. Varful palei la elicele de tip Wageningen B nu se afla pe axa verticala a palei (vezi Figura 5.1.) ci deplasat spre stanga fata de aceasta cu o distanta egala cu 0,2014·b_max la elicele cu

z = 4 si 5 pale si 0,1487·b_max la elicele cu z = 3 pale.

In final se unesc punctele obtinute pe baza Tabelului 5.1. si se obtine conturul indreptat al palei si linia grosimilor maxime.
