Redresorul monofazat bialternanta
in punte comandata
- Obiectivul lucrarii
In
cadrul lucrarii se studiaza un redresor monofazat bialternanta in punte cu
tirisoare, deci comandata. Schema sectiunii de forta a redresorului este
preszentata mai jos:

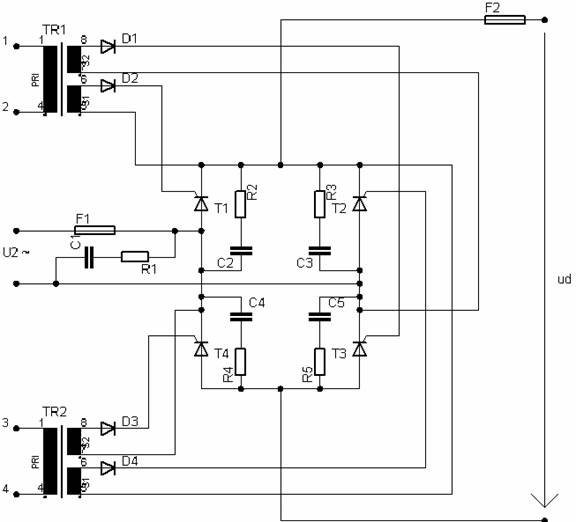

Schema
de forta a redresorului monofazat in punte comandata
Schema
contina tiristoarele Tk (k=1…4) sigurantele ultrarapide F1, F2, elementele de
protectie inpotriva supratensiunilor (RC)
si transformatoarele de impuls TR1 , TR2 care furnizeaza tensiunile de
comanda ce determina amorsarea tiristoarelor. Fiecare transformator de impuls
are 2 secundare deci sunt comandate simultan T1, T3 si T2 si T4 la interval de
180° electrice. Diodele conectate in secundarele transformatoarelor de impuls
au rolul de a impiedica aplicarea semnalelor negative pe portile tiristoarelor.

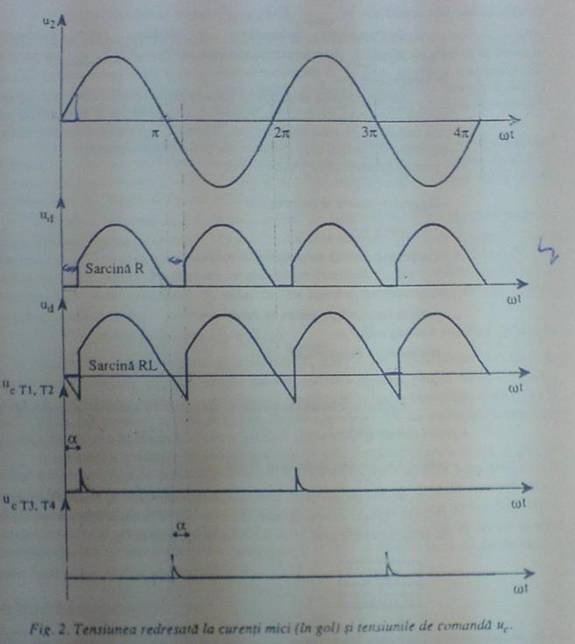

Puntile
comandate se folosesc deoarece se poate varia tensiunea de iesire functie de
comanda care este data tiristoarelor
Tabel
1
Ase[ms]
|
V2[v]
|
V3[v]
|
V4[v]
|
A3[v]
|
57
|
72
|
53
|
65
|
0.28
|
75
|
72
|
45
|
63
|
0.28
|
90
|
73
|
35
|
54
|
0.28
|
108
|
73
|
25
|
44
|
0.28
|
V1
|
A1
|
W
|
V2
|
A2
|
V3
|
V4
|
A3
|
218
|
0.74
|
110
|
73
|
1.2
|
43 |
60
|
0.9
|
218
|
0.84
|
130
|
73
|
1.67
|
43
|
60
|
1.2
|
219
|
1.06
|
170
|
73
|
2.37
|
43
|
60
|
1.6
|
