ELEMENTE ARCUITOARE

Elementele arcuitoare din constructia aparatelor electrice pot servi la:

-asigurarea presiunii in contacte;

-deschiderea rapida a aparatelor de comutatie prin eliberarea energiei accumulate in timpul inchiderii;

-preluarea jocurilor de dilatare;

-amortizarea miscarii la capatul cursei unor elemente mobile;

-asigurarea piulitelor la desurubare.

In raport de forma constructive intalnim:

-elemente arcuitoare lamelare

Figura 19:

Elemente arcuitoare lamelare:

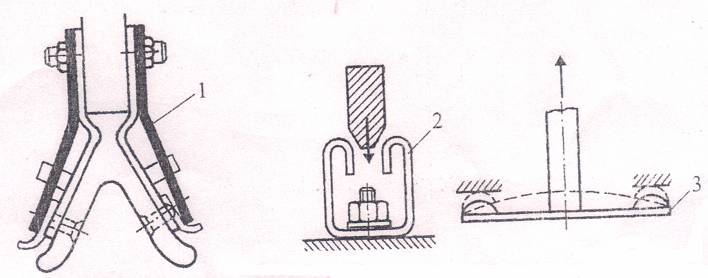

1-lamela elastica de la un contact deget;2-arc lamelar pentru contact cutit;3-arc lamelar pentru contact dublu.

-elemente arcuitoare elicoidale

-elemente arcuitoare sub forma de spirale

-elemente arcuitoare sub forma de disc

-elemente arcuitoare sub forma de bara

Figura 20:

Elemente arcuitoare elicoidale:

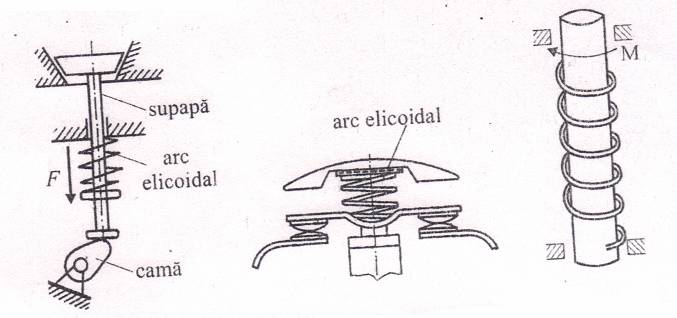

a-pentru mecanism de inchidere;b-pentru contact de intrerupere cu actionare manuala;c-pentru mecanisme cu bare solicitate la rasucire.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Figura 21:

Arc spirale.

Figura 22:

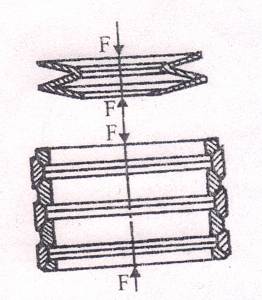

Elemente arcuitoare sub forma de disc.

Figura23:

Arc bara de torsiune.

Elementele arcuitoare de compresie sunt utilizate atunci cand eforturile necesare sunt mici,cursa de comprimare este mare,spatiul disponibil este redus.

Materialele din care se realizeaza cele mai uzuale elemente arcuitoare sunt aliajele cuprului si otelurilor speciale.

~Alama-aliaj de cupru si zinc,se foloseste in constructia unor aparate de joasa tensiune sub forma de benzi laminate cu propietati elastice satisfacatoare sub 200 grade C .

~Tombacul-aliaj de cupru si zinc,este folosit pentru elemente de contact cu arcuire proprie pentru aparate de joasa si de inalta tensiune.

~Bronzurile cu beriliu sunt aliaje de cupru cu cele mai bune proprietati elastice;se folosesc frecvent la realizarea de piese suport elastic pentru unele contacte electrice.Bronzurile cu beriliu sunt materiale mai scumpe decat bronzurile commune,dar isi mentin proprietatile pana la cca 300 grade C.

~Otelurile speciale cele mai utilizate sunt otelurile rotunde,,coarda de pian”,otelurile laminate la cald,otelurile laminate sub forma de benzi (pentru resorturi lamelare)otelurile inoxidabile sau aliajele de otel cu adios de vanadium si de crom(pentru medii agresive);se folosesc pentru elementele arcuitoare ale mecanismelor de actionare.

(Cauciucul este folosit numai pentru realizarea unor elemente elastice care sa franeze sis a amortizeze miscarea pieselor mobile din constructia aparatelor de inalta tensiune.)
