Transmisia prin curele trapezoidale

Transmisia prin curele trapezoidale

Date de proiectare

1.Puterea de calcul la arborele conducator:

Pc=P_ME= 1.1 kW

2.Turatia rotii de curea conducatoare:

n1=n_ME=2750 rot/min

3.Regimul de lucru al transmisiei:

t=8 ore/zi

4.Raportul de transmitere:

i_TCT=0.56

5. Felul transmisiei

- transmisia este multiplicatoare

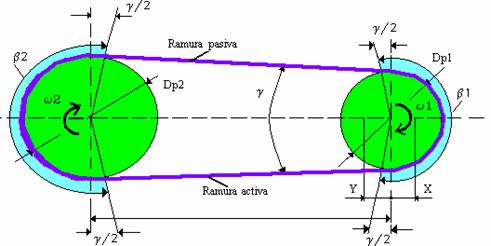

Fig. 2 Elemente geometrice ale unei transmisii prin curele cu

ramuri deschise si axe paralele

Unde:

-γ unghiul dintre ramurile curelei

-β_1,2 unghiurile de infasurare la roata mica(mare) de curea

-Dp_1,2 diametrul primitiv al rotii mici(mari) de curea

-A distanta dintre axe

-X cota de modificare a distantei intre axe A necesara intinderii curelei

-Y cota de modificare a distantei intre axe A necesara montarii sau inlocuirii curelei(curelelor).

3.1. Alegerea tipului de curea trapezoidala

Tipul curelei(profilul curelei) se alege din nomograma pentru curele trapezoidale clasice(fig.3) sau nomograma pentru curele trapezoidale inguste(fig.4), de preferat este sa se aleaga curele trapezoidale inguste.

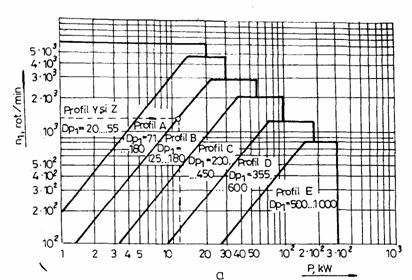

Fig. 3 Nomograma pentru alegerea tipului de curea trapezoidala clasica.

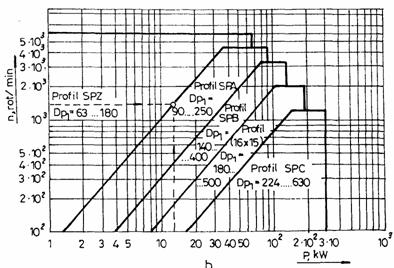

Fig. 4 Nomograma pentru alegerea tipului de curea trapezoidala ingusta.

3.2. Calculul TRANSMISIEI PRIN CURELE

Diametrul primitiv al rotii mici(D_p1)

Se alege constructiv in functie de tipul curelei trapezoidale, dar functie si de parametrii initiali ai rotii mici(putere, turatie), dupa care trebuie standardizat conform STAS 1163 - 71, (T.1).

=112 [mm]

  T.1

Diametrul primitiv al rotii marii(D_p2)

=61.46

Unde

ξ este coeficient de alunecare, avand o valoare de 2%

=63 [mm]standardizat din T.1

Diametrul primitiv mediu al rotilor de curea

D_pn=87.5

Diametrul primitiv al rolei de intindere(D_p0)

Determinarea preliminara a  distantei dintre axe cand

 aceasta nu este impusa(A)

122.5 350

Se adopta:  A=200 [mm]

Calculul lungimii primitive a curelei(L_p)

  Se standardizeaza:L=710 [mm]

Lungimea primitiva a curelei se standardizeaza conform STAS 1163 - 71,

T.2.

T.2

Unghiul dintre ramurile curelei(γ)

Unghiul de infasurare la roata mica de curea(β₁)

Unghiul de infasurare la roata mare de curea(β₂)

Calculul definitiv a  distantei dintre axe(A)

Viteza periferica a curelei(v₁)

Care trebuie sa verifice urmatoarele conditii;

, pentru curele clasice

, pentru curele inguste

Coeficientul de functionare(Cf)

Functie de tipul masinii de antrenare si felul transmisiei se alege coeficientul de regim de lucru(Cf), conform STAS 1163 - 71, tabel T.3

  Cf=1.2

Coeficientul de lungime(C_L)

Se adopta functie de lungimea si profilul curelei, conform STAS 1163 -71, tabel T.4.

Referat: Ferastrau circular cu masa mobila Referat: Criterii pentru aprecierea rezistentei la foc

=0.84

T.3.

T.4

Coeficientul de infasurare(C_β)

Se adopta conform STAS 1163 -71,

Puterea nominala transmisa de o curea(P₀)

Se adopta conform tabelului T.5, STAS 1163 -71

=4.63 [KW]

Numarul de curele(z₀, z)

I - Preliminar:

II - Definitiv:

  curele

, z este numar intreg

-unde:

- c_z -se adopta din tabelul T.6.

T.6

Numarul de roti ale transmisiei (x):

X=2

Frecventa incovoierilor curelei (f):

-pentru curele cu insertie de retea

3.3. Calculul fortelor din transmisia prin curele

Forta utila, ce trebuie transmisa(Fu):

Forta de intindere initiala a curelei (Fo):

Forta de apasare pe arbori (F_a):

3.4. Proiectarea rotilor de curea si a modului de pretensionare a curelei

-conform prescriptiilor date de STAS 1162-67

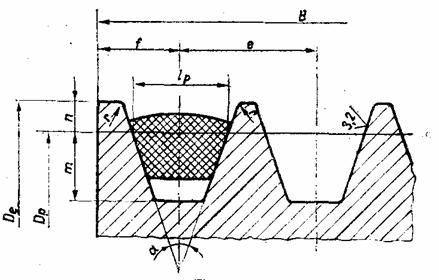

Fig. 5 Elemente constructive ale rotii de curea .

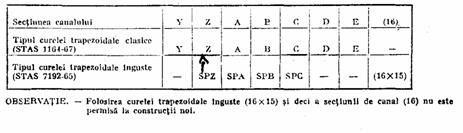

Functie de profilul curelei se adopta sectiunea canalului dupa cum urmeaza:  T.7

Dimensiunile si abaterile limita ale sectiunilor canalelor rotilor de curea., prezentate in figura 5, se aleg din tabelul T.7.

T.8

- lp - latimea primitiva a canalului

- n_min - inaltimea canalului deasupra liniei primitive

- m_min - adancimea canalului sub linia primitiva

- f - distanta dintre axa sectiunii canalului extrem si marginea vecina a rotii

- α - unghiul canalului

- r - raza de rotunjire a marginii canalului

- Dp - diametrul primitiv al rotii de curea

- Di - diametrul interior al rotii

- De - diametrul exterior al rotii

- B - latimea totala a rotii:

- z - numarul de canale corespunzator numarului de curele

Pentru sistemul de proiectat se alege sectiunea canalului z cu urmatoarele dimensiuni:

3.5. Materiale pentru roti de curea

Rotile de curea trebuie sa indeplineasca urmatoarele cerinte :

- sa fie bine centrate pe arbore ;

- sa fie echilibrate ;

- sa asigure aderenta buna fara a uza cureaua .

Cele mai utilizate materiale sunt:

- fonta, FC15-pentru v<30 m/s

- otelul

- aliaje de aluminiu

- materiale plastice

Procedee de realizare a rotilor de curea sunt: turnarea , ambutisate+sudura etc.
