Notiune de ajutaj. Clasificarea ajutajelor geometrice

Prin notiunea de ajutaj se intelege un canal scurt cu sectiunea transversala variabila in care are loc transformarea entalpiei unui gaz in energie cinetica.

In functie de variatia sectiunii transversale se deosebesc urmatoarele tipuri de ajutaje:

ajutaje convergente sau confuzoare la care sectiunea transversala descreste continuu in sensul curgerii (se utilizeaza pentru accelerarea gazului pana la viteza sunetului);

ajutaje divergente sau difuzoare, la care sectiunea creste continuu in directia curgerii (se aplica pentru accelerarea gazului de la viteza sunetului pana la viteze supersonice, sau pentru franarea gazului inclusiv pana la viteza nula );

ajutaje convergent-divergente cunoscute si sub numle de ajutaje Laval la care sectiunea transversala descreste si apoi creste (se utilizeaza pentru accelerarea continua a gazului de la viteze subsonice pana la cele supersonice ).

Ajutajul Laval, utilizat pe larg in tehnica moderna poate fi realizat constructiv ca: (fig. 3.1):

ajutajul supersonic axial-simetric (clasic Laval) ;

ajutajul supersonic cu sectiunea de iesire inclinata;

ajutajul supersonic cu corpul central;

ajutajul supersonic basculant cu dirijarea vectorului de viteza

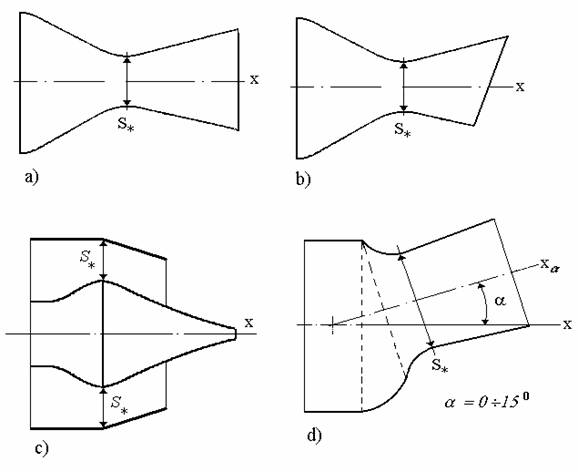

Fig. 3.1. Tipuri de ajutaje geometrice supersonice:

a -ajutaj clasic Laval; b - ajutajul cu sectiunea de iesire

inclinata; c - ajutajul cu corpul central; d - ajutajul

basculant cu dirijarea vectorului de viteza
