Studiul asupra reductoarelor cu roti dintate

Studiul asupra reductoarelor cu roti dintate

Studiul asupra reductoarelor cu roti dintate

Intre transmisiile mecanice actuale, transmisiile cu roti dintate au cea mai larga utilizare, asigurand constructii compacte si fiabile pentru intregul diapazon de puteri ale utilajelor. Transmisiile cu roti dintate cuprind: reductoare, cutii de viteza, variatoare.

Rotile dintate sunt organe de masini ale caror dinti sunt dispusi regulat pe suprafete teoretice, in general de revolutie. Aceste suprafete, in cazul a doua roti dintate in angrenare, se rostogolesc una peste cealalta, datorita carui fapt se numesc suprafete de rostogolire.

Procesul continuu de contact dintre dintii rotilor conjugate ale unui angrenaj, in vederea asigurarii miscarii continue, se numeste angrenare.

Angrenajul este un mecanism format din doua roti dintate conjugate, care transmite direct miscare de rotatie si momentul de torsiune de la un arbore conducator la un arbore condus.

In comparatie cu alte transmisii mecanice, angrenajele prezinta urmatoarele avantaje:

- pot realiza rapoarte de transmitere constante, intr-o gama larga de valori;

- permit transmitere miscarii intre arbori cu axele de rotatie dispuse oricum in plan si in spatiu;

- au randament ridicat, gabarit redus, durabilitate si siguranta mare in exploatare;

Caracteristicile ce dezavantajeaza angrenajele sunt:

- valoarea raportului de transmitere nu poate fi oarecare, deoarece numarul de dinti ai rotilor este un numar intreg;

- necesita utilaje, scule si instrumente speciale pentru constructia si controlul rotilor dintate;

- impun o precizie mare de executie si montaj, mai ales atunci cand precizia de executie este mica.

Principalele criterii de deosebire a tipurilor de angrenare reprezentative sunt: pozitia relativa a arborilor, axa longitudinala a dintilor, forma profilului dintilor, forma suprafetei de referinta a danturii.

Transmiterea miscarii si a puterii se poate face intre arbori paraleli - angrenaje paralele (fig. 1 a,b,c,d). In acest caz, rotile dintate au forma cilindrica, cu danturare in exterior sau in interior, iar dintii pot avea axa longitudinala paralela cu axele de rotatie ale rotilor (fig.1 a,c,g); inclinata (b); in V (d); in W sau chiar axa curba.

Transmiterea miscarii intre arbori concurenti se realizeaza cu angrenaje conice, compuse din roti danturate pe suprafete conice (fig. 1 e), iar dintii pot avea axa longitudinala dreapta sau curba.

Angrenajele cu arbori neconcurenti folosesc roti elicoidale, danturate pe suprafete cilindrice(fig. 1 h), conice (fig. 1 f).

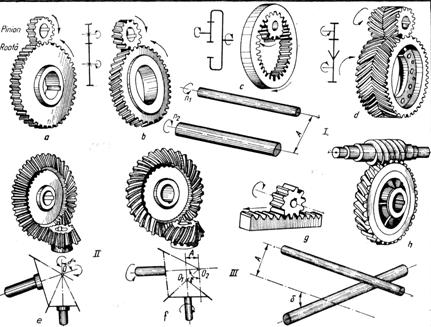

Principalele tipuri de angrenaje

I-cu axe paralele, II- cu axe concurente in plan, III- cu axe concurente in spatiu

Transmisiile mecanice pot fi prin angrenare si prin frecare. Transmisiile prin angrenare cu raport de transmitere constant montate in carcase inchise se numesc reductoare cand reduc turatia (i>1) si amplificatoare cand maresc turatia (i<1).

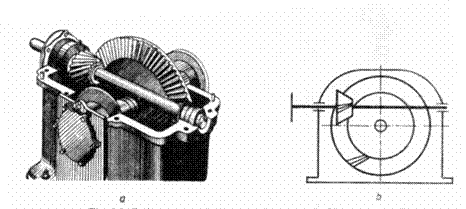

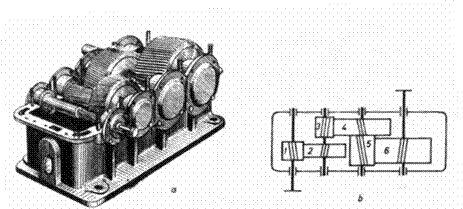

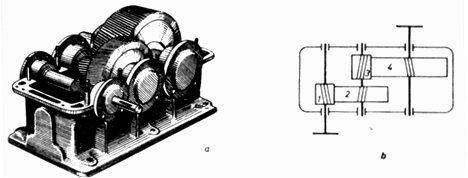

Reductoarele pot fi cu una, doua sau mai multe trepte de reducere, construite fie ca subansamble izolate, fie ca, facand parte din ansamblul unei masini. In functie de pozitiile relative ale arborelui motor si condus reductoarele se construiesc cu roti dintate cilindrice (cand cele doua axe sunt paralele sau coaxiale), cu roti conice si roti pseudoconice (cand cei doi arbori sunt concurenti sau incrucisati) sau in combinatii de roti conice sau angrenaje melcate cu roti cilindrice.

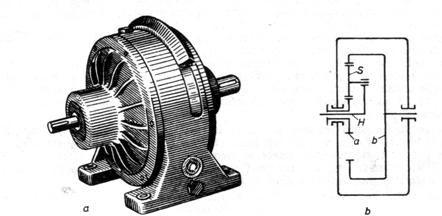

Dupa pozitia axelor rotilor dintate distingem reductoare cu axe fixe si reductoare cu

axe mobile (reductoare diferentiale si planetare).

Referat: Ferastrau circular cu masa mobila

Referat: Criterii pentru aprecierea rezistentei la foc

Reductoarele cu roti dintate au larga utilizare datorita avantajelor pe care le prezinta: raport de transmitere constant, gabarit redus, randament ridicat, intretinere simpla si usoara.

Ca dezavantaje se mentioneaza: cost relativ ridicat, executie si montaj de precizie, producerea de zgomot, socuri si vibratii.

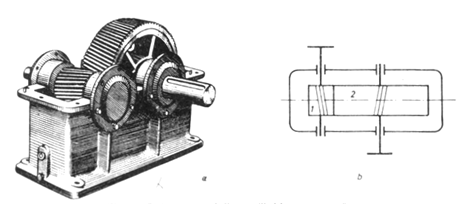

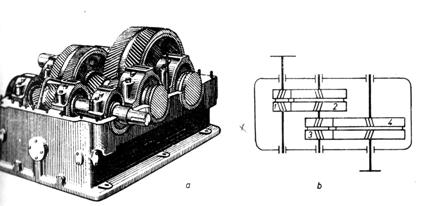

Reductoarele cilindrice sunt cele mai raspandite datorita gamei largi de puteri si rapoarte de transmitere ce se pot realiza cu ajutorul lor cat si a posibilitatii tipizarii si executiei in uzine specializate.

Reductoarele cilindrice sunt standardizate si tipizate. Sunt standardizate distanta dintre axe, raportul de transmitere si dimensiunile principale.

Reductoarele pot fi de uz general sau speciale. Reductoarele de uz general au un singur lant cinematic si o carcasa independenta si inchisa.

Reductoarele cu angrenaje cilindrice pot fi construite cu roti dintate cilindrice cu dinti drepti, inclinati sau in V, cu dantura exterioara si foarte rar ,cu dantura interioara.

Rotile dintate cilindrice cu dinti drepti se recomanda la viteze periferice reduse, cand nu apar socuri si zgomot, la cutii de viteza cu roti deplasabile.

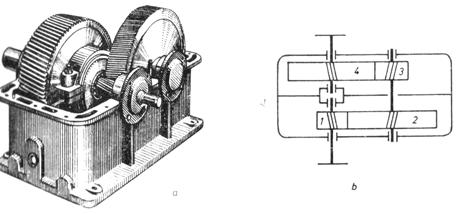

Rotile dintate cilindrice cu dinti inclinati si in V se recomanda la angrenaje silentioase si la viteze periferice mari. Rotile dintate cu dinti in V se folosesc, de preferinta, la reductoarele cu dimensiuni mari pe cand cele cu dinti drepti si inclinati la reductoarele mici si mijlocii.

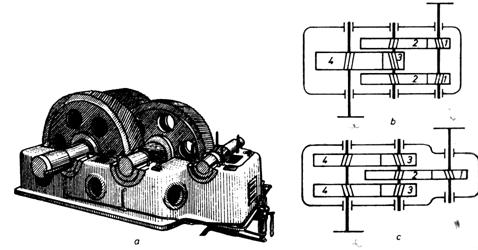

La puteri mai mari si rapoarte de transmitere i=7,160 se utilizeaza reductoare cu roti dintate cilindrice cu dinti in V.
