Instructiune privind montarea, exploatarea si incercarea descarcatoarelor



Instructiune privind montarea, exploatarea si incercarea descarcatoarelor


INSTRUCTIUNE PRIVIND MONTAREA, EXPLOATAREA SI INCERCAREA DESCARCATOARELOR




1. PREZENTARE


Montarea, exploatarea si incercarea descarcatoarelor s-a executat pana in prezent in conformitate cu instructiunea 3. 2. RE - I 71 - 88 elaborata de ICEMENERG. Periodicitatea incercarilor profilactice este reglementata prin normativul PE 116/1994.

Necesitatea revizuirii instructiunii a aparut ca urmare a rezultatelor lucrarilor efectuate de ICEMENERG in perioada 1988-1999 si a aparitiei noilor tipuri de descarcatoare cu ZnO fara eclatoare.



Principalele modificari efectuate sunt:

-Restructurarea instructiunii pe tipuri constructive de descarcatoare (descarcatoare cu eclatoare sau descarcatoare cu ZnO).

-Completarea tabelului de caracteristici cu noile tipuri de descarcatoare introduse in retea.

- Completarea tehnologiei de masurare sub tensiune cu conditiile necesare pentru interpretarea corecta a rezultatelor.

- Introducerea descarcatoarelor cu ZnO.

- Eliminarea informatiilor cu privire la paratrasnete

Revizia instructiunii se bazeaza in principal pe urmatoarele documentatii:

-3.2. RE-I 71-88 "Instructiune privind montarea, exploatarea si incercarea mijloacelor de             protectie contra supratensiunilor".

-PE 116/94: "Normativ de incercari si masuratori la echipamente si instalatii electrice"

-PE 101/85: "Normativ pentru constructia instalatiilor electrice de conexiuni si transformare cu tensiuni peste 1 kV"

-SR CEI 60099-1: 1994 "Descarcatoare. Partea 1: Descarcatoare cu rezistenta variabila cu eclatoare pentru retele de curent alternativ"

-SR EN 60099-4: 1998 "Descarcatoare. Partea 4: Descarcatoare cu oxizi metalici fara eclatoare pentru retele de curent alternativ"

-SR CEI 60071-1: 1996 "Coordonarea izolatiei. Partea 1: Definitii, principii si reguli"

-SR EN 60071-2 "Coordonarea izolatiei. Partea 2: Ghid de aplicare"

-PE 126/82: "Regulament de exploatare tehnica a echipamentelor electrice din distributia primara"

-NSPM-TDEE-65/97: "Norme specifice de protectie a muncii pentru transportul si distributia energiei electrice"

-PE 109/92: "Normativ privind alegerea izolatiei si protectia instalatiilor electroenergetice                         impotriva supratensiunilor"

-1 RE-I 23/88: "Instructiuni de exploatare si intretinere a instalatiilor de legare la pamant"                                 (Republicata in 1993)

-1 RE-Ip 30/90: "Indreptar de proiectare si executie a instalatiilor de legare la pamant"

-STAS 12604/4-89: "Instalatii electrice fixe"

-1 RE-Ip 35/1-90 "Indrumar de proiectare pentru retele de medie tensiune cu neutrul tratat              prin rezistenta. Protectia in statii si posturi de transformare"

-1 RE-Ip 35/2-92 "Idem. Instalatii de legare la pamant pentru linii aeriene, cabluri subterane, statii si posturi de transformare"

-Cataloagele firmelor producatoare.

Prezenta instructiune se adreseaza personalului tehnic din unitatile de exploatare, in vederea executarii urmatoarelor lucrari:

-receptia si montajul descarcatoarelor;

-programarea si executarea lucrarilor de incercare a descarcatoarelor.


2. DOMENIU DE APLICARE


2.1       Prezenta instructiune se refera la montarea, exploatarea si incercarea descarcatoarelor destinate instalatiilor de 6-750 kV. Instructiunea se aplica de catre personalul tehnic din unitatile de exploatare ale CONEL, care se ocupa cu montarea, exploatarea si incercarea mijloacelor de protectie impotriva supratensiunilor.

2.2       Instructiunea inlocuieste instructiunea 3.2. RE-I 71-88.


3. GENERALITATI SI DEFINITII


3.1       Protectia impotriva supratensiunilor a instalatiilor electrice se realizeaza cu paratrasnete, conductoare de protectie, descarcatoare cu ZnO fara eclatoare, descarcatoare cu rezistenta variabila cu eclatoare si descarcatoare cu coarne .

3 .2      Mijloacele de protectie impotriva supratensiunilor se clasifica in urmatoarele categorii:

3 .2 .1  Mijloace de protectie impotriva loviturilor directe de trasnet:

-paratrasnetul vertical;

-paratrasnetul orizontal ( conductorul de protectie sau conductorul de garda).

3. 2. 2  Mijloace de protectie impotriva undelor de supratensiune propagate pe linie:

- descarcatorul cu ZnO fara eclatoare;

- descarcatorul cu rezistenta variabila si eclatoare (DRV);

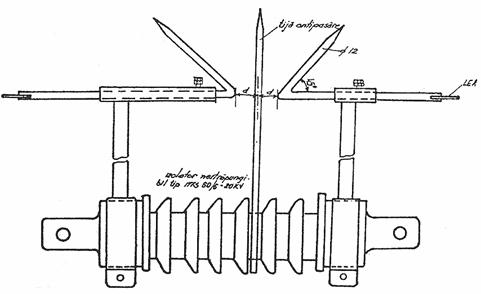

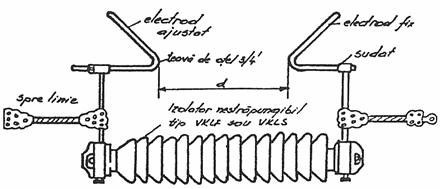

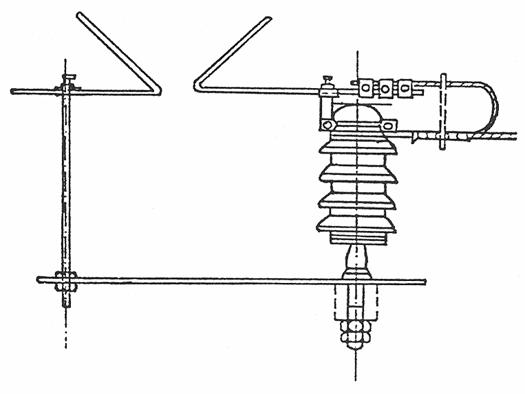

-descarcatorul cu coarne -DC-(intervalul de protectie sau eclatorul de protectie).

3. 3      Descarcatoarele cu coarne se utilizeaza ca mijloace de protectie impotriva undelor de supratensiune care se propaga de pe liniile electrice aeriene.

3. 4      Descarcatoarele cu ZnO si descarcatoarele cu rezistenta variabila si eclatoare se utilizeaza ca mijloace de protectie impotriva undelor de supratensiune propagate pe linii in statie precum si, in functie de tipul descarcatorului, impotriva supratensiunilor de comutatie.

3. 5      In cadrul instructiunii se utilizeaza urmatoarele definitii referitoare la performantele mijloacelor de protectie impotriva supratensiunilor:

3. 5. 1  Descarcatoare cu ZnO

-Tensiunea nominala- Un - valoarea efectiva maxima a tensiunii de frecventa industriala intre bornele descarcatorului pentru care descarcatorul este prevazut sa functioneze corect la supratensiuni temporare, in conformitate cu cerintele incercarii la functionare (aceasta tensiune este un parametru de referinta si trebuie sa fie suportata minimum 10 secunde).

-Tensiunea de regim permanent (tensiunea de functionare continua)- Uc -valoarea efectiva admisa a tensiunii de frecventa industriala care poate fi aplicata timp nelimitat intre bornele descarcatorului.

-Curentul permanent al descarcatorului - este curentul care trece prin descarcator cand acesta este supus tensiunii de regim permanent.

Nota: Curentul permanent consta dintr-o componenta rezistiva si o componenta capacitiva. Acesta poate varia cu temperatura, capacitatile parazite sau gradul de poluare externa.

-Curentul de referinta- Iref - valoarea de varf a componentei rezistive a curentului de frecventa industriala specificata de fabricant si utilizata pentru determinarea tensiunii de referinta.

-Tensiunea de referinta- Uref valoarea de varf a tensiunii de frecventa industriala impartita la care trebuie aplicata descarcatorului pentru a obtine curentul de referinta.

-Curentul nominal de descarcare- In valoarea de varf a impulsului de curent de trasnet utilizat la clasificarea descarcatoarelor.

3. 5. 2  Descarcatoare cu rezistenta variabila si eclatoare

-Tensiunea de stingere - Ust valoarea efectiva a tensiunii de frecventa industriala care se aplica descarcatorului la incercarea la functionare si la care acesta trebuie sa stinga curentul de insotire, fara reamorsari.

-Tensiunea de amorsare - Ua valoarea tensiunii (impuls de tensiune de trasnet, impuls de tensiune de comutatie, tensiune de frecventa industriala) care, aplicata descarcatorului in conditii specificate, produce amorsarea eclatoarelor de fiecare data.

-Curentul de control- Ic valoarea curentului care trece prin rezistentele de suntare (si condensatoare daca este cazul) la aplicarea unei tensiuni inferioare sau cel mult egale cu tensiunea de stingere a descarcatorului.

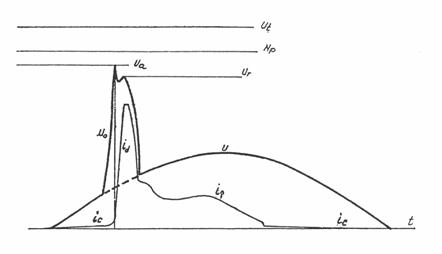

-Curentul de insotire- Ii curentul care parcurge descarcatorul dupa trecerea curentului de descarcare, datorita tensiunii de frecventa industriala a retelei.


4. DESCARCATOARE CU ZnO FARA ECLATOARE


4. 1      Descrierea descarcatoarelor cu ZnO.

Descarcatoarele cu rezistente neliniare pe baza de ZnO au o constructie simplificata fata de cele clasice cu rezistente din SiC si nu sunt dotate cu eclatoare ca element de separare fata de retea.

Intr-o carcasa din portelan sau materiale compozite se afla o coloana de rezistente neliniare cu ZnO.

Rezistentele neliniare au o caracteristica foarte puternic neliniara in zona curentilor mici, fapt ce le permite ca la tensiunea de serviciu sa fie traversate de un curent foarte mic, preponderent capacitiv. Componenta rezistiva a curentului de conductie este de ordinul zecilor de microamperi si asigura o functionare stabila din punct de vedere termic.

Atunci cand tensiunea incepe sa creasca, componenta rezistiva prezinta o crestere exponentiala, astfel incat intr-un timp foarte scurt, de ordinul nanosecundelor, poate atinge valori de ordinul amperilor si chiar kiloamperilor.

Aflandu-se in conductie permanenta, scaderea valorii rezistentelor se face simultan cu cresterea tensiunii, incepand limitarea supratensiunii inca din faza initiala a acesteia.

Un avantaj al modului de functionare al descarcatoarelor cu ZnO este ca la transferul energiei unei unde de supratensiune participa practic simultan toate descarcatoarele din statie de pe faza afectata.

Absenta eclatoarelor in cazul descarcatoarelor cu ZnO le face foarte sensibile la regimul de tensiune in care functioneaza, fapt ce impune alegerea lor in deplina cunoastere a parametrilor sistemului la locul de montaj.

Descarcatoarele sunt realizate in doua variante constructive din punct de vedere al carcasei izolante:

- cu carcasa din portelan;

- cu izolatie externa din materiale compozite (pe baza de silicon, polimeri etc.);

Acestea din urma sunt mai frecvente la medie tensiune, dar se preconizeaza generalizarea acestei solutii si pentru inalta tensiune.

Descarcatoarele care au o inaltime proprie de peste 1 m sunt prevazute de regula cu inele de repartitie controlata a campului electric de-a lungul acestora; montarea inelelor este obligatorie, daca fabricantul descarcatoarelor le prevede in documentatie, influenta acestora asupra comportarii descarcatoarelor fiind deosebit de importanta.


4. 2      Montarea descarcatoarelor cu ZnO

4. 2. 1  Transportul si depozitarea

4. 2. 1. 1 Descarcatoarele destinate retelelor de inalta tensiune (110-750 kV) se ambaleaza in lazi din lemn, eliminandu-se orice joc al acestora in lazi.

4. 2. 1. 2 Descarcatoarele de medie tensiune se pot ambala in lazi de lemn, cutii de carton ondulat sau polistiren expandat.

4. 2. 1. 3 Ambalajele vor purta insemnele "Fragil" si "Transport numai vertical".

Pot fi transportate si in alte pozitii descarcatoarele care au izolatia externa din materiale compozite (cauciuc siliconic, polimeric etc.).

4. 2. 1. 4 Depozitarea se face numai vertical. Se excepteaza descarcatoarele in carcase compozite de medie tensiune aflate in ambalajul de transport.

4. 2. 1. 5 La deschiderea ambalajului se va verifica integritatea descarcatorului si conformitatea continutului cu lista de inventar a anexelor. Orice neconcordanta sau deteriorare se va anunta imediat la reprezentanta firmei producatoare.

4. 2. 2  Conditii de instalare si reguli pentru montarea descarcatoarelor cu ZnO

4. 2. 2. 1 Indiferent de tipul descarcatoarelor, se vor respecta cu strictete instructiunile de manipulare si montaj puse la dispozitie de fabricant.

4. 2. 2. 2 Descarcatoarele se monteaza in pozitie verticala. Pentru montarea in alta pozitie se cere acordul fabricantului, daca aceasta nu a fost specificata explicit de catre acesta in documentatia tehnica de referinta.

4. 2. 2. 3 Montarea descarcatoarelor pe pozitia de functionare se va realiza numai cu armaturile si anexele originale furnizate de fabricant si conform instructiunilor acestuia.

4. 2. 2. 4 Se interzice montarea descarcatoarelor cu ZnO in apropierea unor surse suplimentare de caldura (cuptoare, ventilatoare de aer cald etc.), acestea putand influenta regimul termic al descarcatoarelor.

4. 2. 2. 5 Distantele minime admise intre descarcatoare si elemente legate la pamant sau aflate sub tensiune sunt prezentate in tabelul 4. 1.

Daca flansa inferioara este la o inaltime mai mica de 2500 mm fata de sol, soclul descarcatorului se va ingradi.

4. 2. 2. 6 Eforturile maxime admise la borna de linie pentru descarcatoarele EXLIM si SB sunt prezentate in tabelul 4. 2.

4. 2. 2. 7 La descarcatoarele SB se va monta obligatoriu pe legatura spre pamant, imediat deasupra contoarelor de descarcari, transformatorul special de curent pentru verificari profilactice, in conformitate cu indicatiile de montare ale furnizorului.



Tabelul 4. 1

Distante minime admisibile (mm) intre descarcatoare, intre descarcatoare si elementele puse sub tensiune

si intre descarcatoare si ingradire



Tensiunea nominala (kV)

6

10

20

(35)

(60)

110

220

400

750


Intre descarcatoare, intre descarcatoare si elementele sub tensiune

100

130

200

320

550

1000

2000



Statii

Intre descarcatoare si elemente legate la pamant

90

120

180

290

500

900

1800



interi-

Intre descarcatoare si perete de protectie plin

120

150

210

320

530

930

1850



oare

Intre descarcatoare si ingradire de plasa

(h=1,8 m)

190

220

280

390

600

1000

1900




Intre descarcatoare si ingradire din plasa, tabla plina sau balustrada (1,2m h 1,8m)

840

870

930

1050

1250

1630

2550




Inaltimea fata de sol a flansei inferioare care nu necesita ingradirea

2500

2500

2500

2500

2500

2500

2500




Intre descarcatoare, intre descarcatoare si elementele sub tensiune


220

330

440

700

1000

2000

3400

6000

Statii

Intre descarcatoare si perete de protectie plin


230

330

430

680

930

1830

3130

4900

exteri-

Intre descarcatoare si elemente legate la pamant


200

300

400

650

900

1800

3100

4900

oare

Intre descarcatoare si ingradire de plasa (h=2m)


300

400

500

750

1000

1900

3200

4900


Intre descarcatoare si ingradire sau balustrada


950

1050

1150

1400

1650

2550

3850

5550


Inaltimea fata de sol a flansei inferioare care nu necesita ingradire


2500

2500

2500

2500

2500

2500

2500

2500


Tabelul 4. 2

Eforturi maxime admise la borna de linie

pentru descarcatoare EXLIM si SB


Tip

Varianta carcasa

Forta la borna

(N)

Momentul de rupere (Nm)

EXLIM R

AV004 pana la AH024

300

1600


AV036 pana la AH170

3500

2500


AV170 pana la AH245

5000

6000

EXLIM Q

AV004 pana la AH024

300

1600


AV036 pana la AH362

5000

6000


BV 170 pana la BM024

5000

6000

EXLIM P

AV012 pana la AH362

5000

6000


BL123 pana la BM550

5000

10000

EXLIM T

AL123 pana la AM550

5000

12500

PEXLIM R



2000*

PEXLIM Q



6250*

SB

SB 9/10.2-1 pana la SB 144/10.2-1


11800

SB

SB 48/10.3-1 pana la SB 228/10.3-1


11800

* Calculat conform standardelor DIN (2,5 x momentul de incovoiere maxim utilizabil)

Forta maxima orizontala admisa poate fi calculata impartind momentul de rupere la distanta dintre baza descarcatorului si centrul fortei, dar nu va depasi forta maxima la borna de linie.

Eforturile maxime admise la borna pentru descarcatoarele POLIM-D (fabricatie ABB) sunt:

- moment de incovoiere: 250 Nm;

- moment de torsiune: 50 Nm.

Eforturile maxime admise la borna pentru descarcatoarele HDA (fabricatie RAYCHEM) sunt:

- moment de incovoiere: 200 Nm

- moment de torsiune: 58 Nm.

4. 2. 2. 8 Descarcatoarele de medie tensiune pot fi montate si prin suspendare cu ajutorul unor piese metalice livrate de fabricant si in conditiile impuse de acesta.

4. 2. 2. 9 Lungimea maxima a conductorului flexibil de racordare a descarcatorului trebuie astfel aleasa, incat distantele in aer intre conductor si elementele legate la pamant sau intre conductoarele a doua faze diferite care se pot apropia sub actiunea vantului sa respecte valorile distantelor minime din tabelul numarul 4. 1, majorate cu distanta "a"

unde:              a = f sina

f = sageata conductorului la +150C in punctul de apropiere

a = arctg , unde

p = greutatea unitara a conductorului, daN/m;

q = forta unitara datorata actiunii vantului asupra conductorului, daN/m.

Pentru determinarea fortei unitare datorate vantului, viteza acestuia se adopta egala cu 60% din valoarea maxima luata in considerare la calculul mecanic al conductoarelor flexibile, conform PE 101/85.

La determinarea distantelor minime se va considera ca actiunea vantului asupra conductoarelor se manifesta in cazul a doua faze vecine, in sensul apropierii unei singure faze, cealalta ramanand nedeviata.

4. 2. 2. 10 Descarcatoarele destinate retelelor de 110 - 750 kV trebuie sa fie prevazute obligatoriu cu contoare de inregistrare a numarului de functionari pe fiecare faza.

Pentru conectarea contorului descarcatorul va fi montat pe un suport izolat fata de masa.

Contoarele se monteaza in serie pe legatura spre pamant a descarcatoarelor conform prospectelor furnizorilor. Legatura intre flansa inferioara a descarcatorului si contorul de inregistrare a numarului de functionari se va realiza cu conductor izolat.

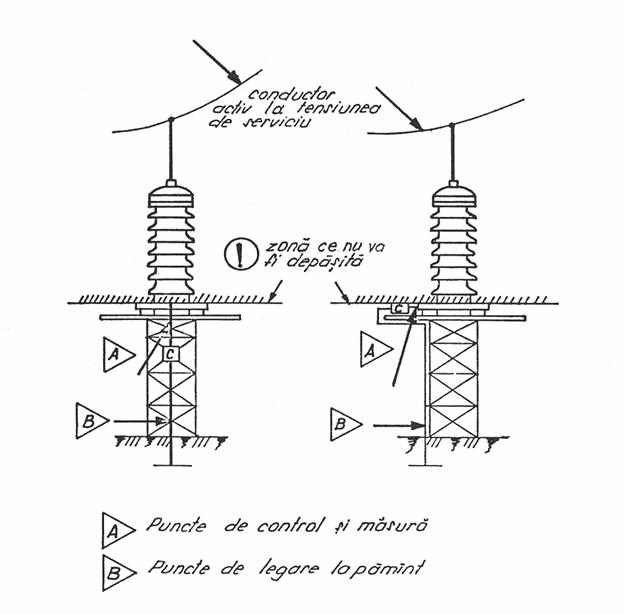

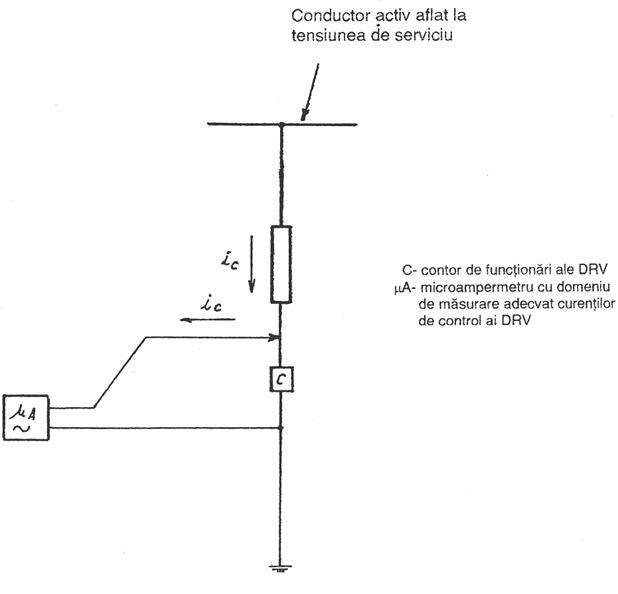

Pentru asigurarea posibilitatii efectuarii de masurari sub tensiune, contoarele se vor conecta la minimum 40 cm sub flansa inferioara a descarcatorului.

Descarcatoarele destinate retelelor de 110-750 kV se vor echipa cu contoare livrate de furnizorul descarcatoarelor si cu anexele furnizate de acesta pentru masurari sub tensiune, in vederea determinarii starii descarcatorului.

4. 2. 2. 11 Din motive de securitate a personalului de exploatare descarcatoarele destinate retelelor de 6-60 kV nu vor fi dotate cu contoare.

Din aceleasi motive la proiectarea instalatiei sau ulterior la punerea sub tensiune a descarcatoarelor pentru retelele de 400kV si 750 kV, se va determina campul electric la sol la baza descarcatoarelor, conform specificatiei PE 150/86.

4. 2. 2. 12 Toate elementele unei coloane poarta aceeasi serie. La montarea descarcatoarelor formate din mai multe elemente, se va respecta cu strictete ordinea si pozitia acestora indicata pe placuta de identificare si in instructiunile de montaj ale furnizorilor.

Este interzisa montarea in aceeasi coloana a unor elemente cu serii diferite.

4. 2. 2. 13 Se va respecta si controla verticalitatea coloanei descarcatoarelor.

4. 2. 2. 14 In cazul in care distantele minime de izolare in aer intre faze sau fata de obiectele inconjuratoare nu pot fi respectate, va fi consultat producatorul sau specialistii CONEL.

4. 2. 3 Formatia de lucru si normele de timp

Formatia de lucru si normele de timp pentru montarea, demontarea si revizia descarcatoarelor cu ZnO se vor stabili conform prevederilor din "Normele de timp pentru lucrari in instalatii electrice" vol. I - 1974, Statii, cap. 3.1, (IRT 39, IRT 41, IRT 42) si cap. 4. 1. (IRC 30).

4. 2. 4 Utilajele, sculele, dispozitivele si mijloacele de protectie a muncii

4. 2. 4. 1 La montarea si revizia descarcatoarelor se vor folosi urmatoarele scule si dispozitive:

- autotelescop sau PRB;

- automacara;

- chei fixe diferite;

- fierastrau pentru metal;

- pensula pentru vopsit;

- metru sau ruleta metalica;

- dalta;

- cleste patent;

- fir cu plumb;

- scara de urcat pe stalp.

4. 2 4. 2 La montarea si revizia descarcatoarelor se vor folosi urmatoarele mijloace de protectie:

- manusi electroizolante;

- cizme electroizolante;

- platforma electroizolanta;

- casca de protectie;

- placute avertizoare;

- centura de siguranta;

- set farmaceutic corespunzator formatiei.

4. 2. 5 Masuri specifice de securitate a muncii

4. 2. 5. 1 La lucrarile de montare-demontare si revizie ale descarcatoarelor cu rezistenta variabila se vor respecta prevederile NSPM - TDEE - 65/1997.

4. 2. 5. 2 Montarea si demontarea descarcatoarelor se va face numai cu intreruperea tensiunii si pe baza unei autorizatii de lucru.

4. 2. 5. 3 Nu este permisa conectarea la retea a descarcatoarelor, daca nu este realizata legatura la pamant.

4. 2. 5. 4 La citirea contoarelor sau la verificari profilactice sub tensiune nu se va depasi cu nici un obiect flansa de baza a descarcatoarelor.


4. 3      Exploatarea descarcatoarelor cu ZnO

4. 3. 1 Preluarea in exploatare

4. 3. 1. 1 Inainte de preluarea in exploatare, pentru fiecare descarcator se trec datele in registrul de descarcatoare, intocmit conform modelului din Anexa 1.

4. 3. 1. 2 Principalele date care se trec in registru sunt:

-locul de montaj (celula, faza);

-tipul descarcatorului;

-seria si anul de fabricatie;

-indexul contorului de functionari la punerea in functiune;

-rezultatul primei masurari dupa punerea in functiune.

4. 3. 1. 3 Se vor respecta, de asemenea, toate prevederile PE 126/82 referitoare la preluarea in exploatare a descarcatoarelor.

4. 3. 2 Controlul tehnic in exploatare

4. 3. 2. 1 Controlul exterior vizual al descarcatoarelor din statiile cu personal permanent se face de catre personalul de tura, odata cu controlul efectuat in statie.

4. 3. 2. 2 La controlul descarcatoarelor se vor avea in vedere urmatoarele:

- starea carcasei (daca este integra sau prezinta deteriorari);

-starea cimentului de armare a flanselor la carcasa din portelan;

- existenta urmelor de arc electric pe carcasa, soclu sau flanse;

- starea conductoarelor de legare la I.T. si la pamant;

Daca se observa anomalii, descarcatoarele se scot de sub tensiune si se verifica amanuntit.

NOTA In cazul avariei descarcatorului unei faze, indiferent de cauza, descarcatoarele de pe fazele vecine vor fi demontate si supuse verificarilor complete (determinarea componentei rezistive a curentului si nivelul descarcarilor partiale).

4. 3. 2. 3 Personalul din statie va citi si va consemna indexul contoarelor in registrul intocmit conform cu Anexa 1.

4. 3. 2. 4 Citirea contoarelor se va efectua cu urmatoarea periodicitate:

- o data pe saptamana in cadrul controlului de statie;

- dupa fiecare furtuna sau dupa descarcari atmosferice;

- dupa comutatii in statie.

In registru se vor consemna numai schimbarile de index, data cand au fost constatate si prilejul.

4. 3. 3 Reguli de exploatare a descarcatoarelor

4. 3. 3. 1 Descarcatoarele raman conectate la retea si pe timpul iernii

4. 3. 3. 2 In cazul utilizarii unor descarcatoare cu carcase din portelan cu caracteristici corespunzatoare unei zone cu grad inferior de poluare celei in care se monteaza, carcasele acestora vor fi tratate cu vaselina siliconica.

In zonele cu poluare intensa carcasele din portelan vor fi tratate cu vaselina siliconica la fel cu echipamentul din statie.

4. 3. 3. 3 Se interzice spalarea sub tensiune a carcaselor.

4. 3. 3. 4 Revizia descarcatoarelor se face odata cu cea a instalatiei in care sunt montate si consta in:

- verificarea conductoarelor de legatura si a prinderii acestora;

- verificarea prinderii cu suruburi intre elementele aceluiasi descarcator;

- verificarea verticalitatii coloanei;

- revopsirea dupa caz a suprafetelor vopsite.

4. 4. Incercarea descarcatoarelor cu ZnO

4. 4. 1. Tehnologia de incercare

4. 4. 1. 1 Verificarea starii unui descarcator cu ZnO se face prin masurarea componentei rezistive a curentului permanent al descarcatorului.

Masurarile se pot efectua in laborator cu tensiune aplicata, sau la locul de montaj la tensiunea de faza a retelei (masurarea sub tensiune).

Verificarea descarcatoarelor se efectueaza anual in termenul de garantie de 2 ani si apoi la un interval de max. 5 ani.

4. 4. 1. 2 La verificarea sub tensiune se poate masura componenta rezistiva sau componenta de armonica trei a curentului permanent al descarcatorului la tensiunea pe faza. Se vor nota in registru: valorile masurate, tensiunea pe faza in momentul masurarii curentului si temperatura mediului ambiant.

Este de preferat ca, in zilele foarte calde din vara, masurarea sa se faca pana la ora 10.00 a.m., pentru ca temperatura descarcatorului sa nu fie afectata de radiatia solara.

La verificarea in laborator incercarile se pot efectua oricand, prin aplicarea pe descarcator a unei tensiuni corespunzatoare tensiunii pe faza a retelei.

4. 4. 1. 3 Masurarea componentei rezistive a curentului de conductie se va face cu aparatul LCM pentru descarcatoarele ABB de inalta tensiune (110-750 kV) echipate cu contoare ABB (a se vedea Anexa 2.)

Pentru alte tipuri de descarcatoare, produse de alti fabricanti decat ABB si echipate cu contoare diferite, se poate masura componenta rezistiva a curentului cu aparatul LCM prin intermediul transformatorului de curent de tip cleste (clip-on meter) anexat la aparat. In acest din urma caz precizia masurarii este mai redusa, datorita caracteristicilor de neliniaritate diferite, dar este suficienta pentru urmarirea evolutiei comportarii in exploatare a descarcatoarelor.

Daca furnizorul descarcatoarelor ofera spre utilizare un alt tip de aparat pentru masurarea componentei rezistive a curentului, acesta se va folosi in conditiile cerute in documentatia de insotire si in conformitate cu instructiunile fabricantului.

4. 4. 1. 4 In laborator componenta rezistiva se poate masura cu ajutorul unui osciloscop digital cu memorie dotat cu cursor de masurare si afisare pe ecran a valorilor determinate.

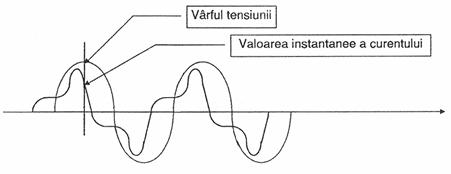

Valoarea componentei rezistive a curentului este valoarea instantanee a curentului cand tensiunea a atins valoarea maxima. (a se vedea Anexa 3.)

Precizia este suficienta pentru masurari comparative.

4. 4. 1. 5 Masurarea sub tensiune a componentei rezistive a curentului cu ajutorul aparatului LCM se poate efectua fara intreruperea circuitului de legare la pamant a descarcatorului.

4. 4. 1. 6 Conectarea si deconectarea LCM la contor sau la transformatorul special de curent aflat in dotarea aparatului se face, in ordinea indicata de documentatia LCM, de catre un executant echipat cu manusi, cizme izolante si casca de protectie.

4. 4. 1. 7 Curentul rezistiv maxim recomandat la +200C pentru diferitele tipuri de descarcatoare cu ZnO produse de ABB sunt prezentate in figura4. 1, iar factorul de corectie cu temperatura in figura 4. 2.

Valorile admise, pentru un anumit nivel de tensiune, rezultate din figura 4. 1 sunt multiplicate cu factorul de corectie corespunzator temperaturii ambiante rezultat din figura 4. 2 (a se vedea Anexa 2).


Curentul rezistiv raportat la 50 mA



Nivelul de tensiune raportat la tensiunea nominala

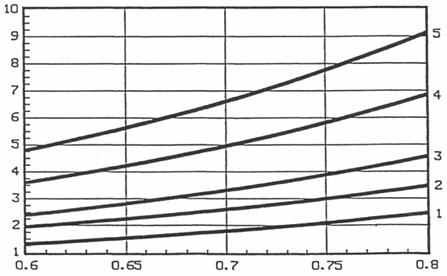

Figura 4. 1. Curentul rezistiv maxim recomandat la +20 C

1. descarcatoare tip XAR, EXLIM R

2. descarcatoare tip XAQ, XMQ, EXLIM Q

3. descarcatoare tip XAP-A, XAP-C, EXLIM P-A,

EXLIM P-B, EXLIM P-D

4. descarcatoare tip EXLIM T

5. descarcatoare tip XAP-B, EXLIM P-C


Valorile curentului rezistiv din figura 4. 1 sunt exprimate in unitati relative raportate la 50 mA, iar tensiunea este exprimata in unitati relative raportata la tensiunea nominala a descarcatorului.

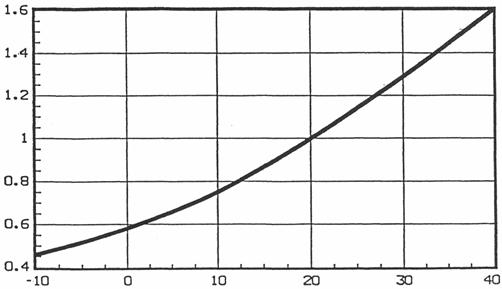

Factor de corectie





Temperatura ambianta, C


Figura 4. 2. Corectia pentru temperatura ambianta



4. 4. 1. 8 Masurarea componentei de armonica trei a curentului permanent la descarcatoarele tip SB destinate retelelor de 110-400 kV, se efectueaza cu aparatul ABLEITERDIAG furnizat de firma TRIDELTA, fabricantul descarcatoarelor, prin intermediul transformatorului special de curent montat pe legatura spre pamant a descarcatorului, deasupra contorului, in conformitate cu indicatiile din documentatia furnizorului. (a se vedea Anexa 4).

4. 4. 1. 9 O valoare crescuta a componentei rezistive poate indica in exploatare o afectare sau o imbatranire a descarcatorului dar se poate datora si unei functionari sau unei supratensiuni temporare, imediat anterioare masurarii si care a incalzit coloana de rezistente. Pentru edificare este necesara repetarea incercarii la un interval de minimum o ora sau verificarea in laborator.

Valorile masurate nu trebuie sa depaseasca valorile maxime admisibile prezentate in figura 4.1., corectate cu factorul de multiplicare corespunzator din figura 4. 2. (a se vedea Anexa 2.)

4. 4. 2 Formatia de lucru si normele de timp

Cu titlu informativ, se prezinta formatiile de lucru si normele de timp conform cu reglementarile din ICEMENERG.

Formatia de lucru pentru incercarea in laborator este compusa din:

- 1 inginer (subinginer);

- 1 muncitor specialist;

- 4 muncitori (categ. VI, V, III, I).

Norma de timp, conform "Normelor de munca ICEMENERG" este de 6,3 ore/element.

Formatia de lucru pentru masurarea sub tensiune, conform experientei ICEMENERG, este compusa din:

- 1 inginer;

- 2 muncitori (categoriile V,II).

Norma de timp, conform experientei ICEMENERG este de 1,5 ore/faza descarcator.

Normele de timp prezentate sunt orientative.

Fiecare sucursala isi poate elabora o norma de timp in functie de conditiile proprii.

4. 4. 3. Mijloace de protectie a muncii

La incercarea descarcatoarelor se vor folosi urmatoarele mijloace de protectie a muncii:

- manusi electroizolante;

- cizme electroizolante;

- casca de protectie;

- set farmaceutic corespunzator formatiei.

4. 4. 4 Masuri speciale de protectie a muncii

4. 4. 4. 1 Incercarea in laborator se va efectua cu respectarea prevederilor NTSM - TDEE 65/1997 si ITI-P8.5/4.

4. 4. 4. 2 Pentru masurarea sub tensiune a componentei rezistive a curentului de conductie se vor respecta prevederile din manualele de utilizare ale aparatelor utilizate, precum si urmatoarele masuri specifice de securitate a muncii:

- executantul va efectua operatiile de masurare astfel incat sa nu diminueze distantele de izolare realizate constructiv prin manevrarea stangii cu sonda de camp, care nu trebuie sa depaseasca flansa de baza a descarcatorului.

- se interzice efectuarea masurarilor pe timp de ploaie sau cer noros cu descarcari atmosferice in zona, ceata, lapovita, ninsoare, precum si in timpul manevrelor.

- se vor respecta prevederile NSPM - TDEE - 65/1997 in vigoare privind admiterea la lucru, mijloacele de protectie etc.


5 DESCARCATOARE CU REZISTENTA VARIABILA SI ECLATOARE (DRV)


5.1       Descrierea DRV

Descarcatorul cu rezistenta variabila si eclatoare este aparatul care limiteaza valoarea supratensiunilor la o valoare data, avand proprietatea de a reduce prin intermediul rezistentelor neliniare, dependente de tensiune, intensitatea curentului de insotire pana la o valoare la care poate fi intrerupt de eclatoarele proprii in cel mult o semiperioada, fara reaprinderi.

Partile principale ale unui DRV sunt eclatoarele si rezistentele neliniare (variabile).

In regim normal de functionare, eclatoarele asigura separarea fata de borna sub tensiune. La aparitia in statie a unor supratensiuni periculoase pentru echipament, eclatoarele amorseaza la un nivel egal cu tensiunea de amorsare a descarcatorului si prin acesta trece un curent numit curent de descarcare; dupa trecerea curentului de descarcare, eclatoarele sting curentul de insotire, limitat de rezistentele neliniare.

Eclatoarele sunt de doua tipuri constructive: eclatoare simple si eclatoare cu suflaj magnetic.

Eclatoarele simple sunt realizate dintr-o serie de discuri din alama de forma speciala, separate intre ele prin saibe din mica, carton electrotehnic sau distantoare ceramice. Pentru a se putea asigura stingerea curentului de insotire, intervalul disruptiv trebuie divizat in cat mai multe intervale partiale (eclatoare unitare) cu o distanta intre electrozi de circa 1 mm.

Eclatoarele cu suflaj magnetic sunt eclatoarele la care stingerea curentului de insotire este asigurata prin intinderea sau deplasarea arcului electric sub influenta unui camp magnetic, creat fie de magneti permanenti, fie de trecerea curentului de insotire prin bobine (bobine de suflaj).

Rezistentele neliniare se realizeaza dintr-un material semiconductor (de regula, carbura de siliciu) sub forma unor discuri montate in serie in coloana.

Rezistenta neliniara are o caracteristica tensiune-curent neliniara (figura 5. 1), care:

- in domeniul supratensiunilor, are o valoare foarte mica, astfel incat asigura o valoare coborata a tensiunii reziduale in timpul procesului de descarcare;

- in domeniul tensiunii de serviciu are o valoare foarte ridicata, limitand astfel curentul de insotire pana la o valoare la care poate fi stins de eclatoare.

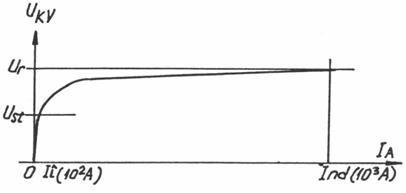

Figura 5. 1 Caracteristica tensiune-curent a DRV


Ind - curentul nominal de descarcare

Ur - tensiunea reziduala la curentul nominal de descarcare

Ii - curentul de insotire

Ust - tensiunea de stingere


Repartitia uniforma a tensiunii de frecventa industriala pe eclatoare este realizata, de regula, prin rezistente de suntare, uneori utilizandu-se si condensatoare.

Pentru asigurarea conditiilor stabile de functionare, ansamblul de eclatoare, rezistente neliniare, rezistente de suntare etc. este inchis etans intr-o carcasa de portelan. Asamblarea se realizeaza in conditiile de umiditate, presiune si temperatura controlate in procesul de fabricatie.

Descarcatoarele de fabricatie moderna sunt vidate si apoi umplute cu azot foarte pur sau aer uscat.

Flansele metalice se fixeaza pe carcasa de portelan cu cimenturi superioare; pentru etansarea capacelor se utilizeaza garnituri din cauciuc special, rezistent la actiunea ozonului. Descarcatoarele moderne sunt prevazute cu limitatoare de presiune (supape) pentru evitarea exploziei violente a carcasei in cazul unui defect intern in descarcator.

Functionarea descarcatorului cu rezistente variabile in cazul incidentei unei unde de supratensiune este prezentata in figura 5. 2.

La incidenta unei unde U0, de amplitudine mai mare decat tensiunea de amorsare a descarcatorului, eclatoarele amorseaza la tensiunea Ua si prin descarcator incepe sa treaca curentul Id. Rezistentele de lucru (neliniare) isi micsoreaza valoarea, astfel incat tensiunea reziduala Ur nu depaseste tensiunea de amorsare Ua. Dupa taierea si punerea la pamant a undei de supratensiune, spatiul dintre eclatoare este ionizat, si prin descarcator continua sa treaca un curent datorita tensiunii de serviciu a retelei (Ii-curentul de insotire). Acest curent este limitat de rezistentele neliniare, a caror valoare creste la tensiunea de serviciu a retelei, si este stins de eclatoare in cel mult prima semiperioada a acestuia.



Figura 5. 2 Functionarea descarcatorului cu rezistenta variabila


U0 - unda de supratensiune


Ut - tensiunea de tinere a izolatiei

Np - nivelul de protectie al descarcatorului

Ua - tensiunea de amorsare a descarcatorului

Ur - tensiunea reziduala a descarcatorului

U - tensiunea de serviciu a retelei

Id - curentul de descarcare prin descarcator

Ii - curentul de insotire prin descarcator

Ic - curentul de control


5. 2      Montarea descarcatoarelor cu rezistenta variabila

5. 2. 1  Transportul si depozitarea DRV

5. 2. 1. 1 Descarcatoarele se ambaleaza in lazi din lemn sau stelaje paralelipipedice, eliminandu-se orice joc al aparatului in lada. Lazile se vor marca cu semnele "Fragil !" si "Transport numai vertical !", conform STAS 5055/82 "Semne avertizoare pentru marcarea ambalajelor".

5. 2. 1. 2 Transportul descarcatoarelor se va face numai in pozitie verticala, pozitia orizontala fiind admisa numai in cazul transportului pe maini.

Lazile cu descarcatoare trebuie sa se lase jos incet, fara socuri sau lovituri.

5. 2. 1. 3 Descarcatoarele se depoziteaza numai in pozitie verticala.


5. 2. 2  Conditii de instalare si reguli pentru montarea DRV

5. 2. 2. 1 Descarcatoarele care au flansa inferioara situata la o inaltime deasupra solului conform valorilor din tabelul 4. 1 nu se vor imprejmui.

5. 2. 2. 2 Descarcatoarele se monteaza numai in pozitie verticala, pe un postament sau stelaj special, cu ajutorul suruburilor. Descarcatoarele pot fi fixate si prin suspendare cu o piesa speciala fixata la partea inferioara numai cu recomandarea fabricii constructoare.

In figura 5. 3 se prezinta modul de montare a descarcatoarelor de tip VA de M.T.

In figura 5. 4 se prezinta montarea descarcatoarelor pe stelaj, prin intermediul izolatoarelor, pentru diferite tipuri de DRV.

Descarcatoarele montate in statii interioare (si in unele statii exterioare pana la 35 kV inclusiv) se conecteaza la instalatie cu ajutorul barelor rigide din cupru sau aluminiu.

Lungimea maxima a conductorului flexibil de racordare a descarcatorului trebuie astfel aleasa, incat distantele in aer intre conductor si elementele legate la pamant sau intre conductoarele a doua faze diferite care se pot apropia sub actiunea vantului sa respecte valorile din tabelul 4. 1, majorate cu distanta "a", unde:

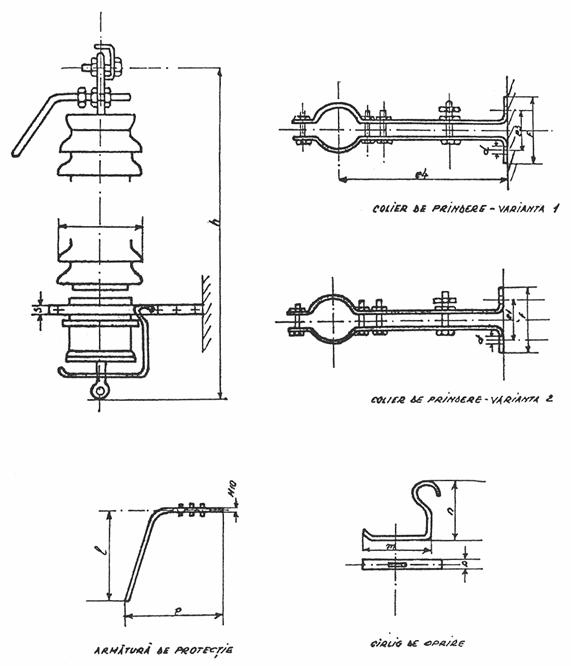

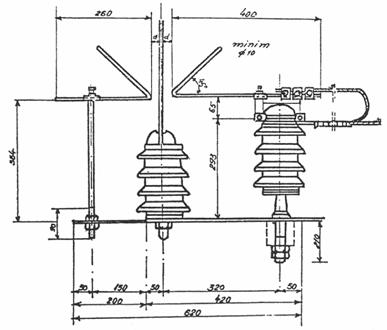

Figura 5.3. Montarea descarcatoarelor VA de M.T.

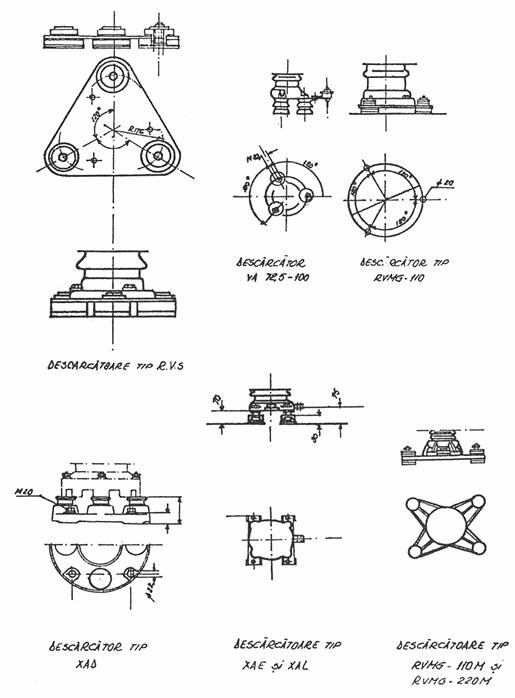

Figura 5.4. Exemple de montare a descarcatoarelor pe izolatoare
a = f sin
a

f = sageata conductorului la +150C in punctul de apropiere

a = arctg , unde

p = greutatea unitara a conductorului, daN/m;

q = forta unitara datorata actiunii vantului asupra conductorului, daN/m.


Pentru determinarea fortei unitare datorate vantului, viteza acestuia se adopta egala cu 60% din valoarea maxima luata in considerare la calculul mecanic al conductoarelor flexibile, conform PE 101/85.

La determinarea distantelor minime se va considera ca actiunea vantului asupra conductoarelor se manifesta in cazul a doua faze vecine, in sensul apropierii unei singure faze, cealalta ramanand nedeplasata.

Distantele minime de izolare in aer ale conductoarelor flexibile aflate sub tensiune, fata de alte elemente sub tensiune sau legate la pamant, in timpul scurtcircuitelor, trebuie sa fie cel putin egale cu valorile de mai jos:


20 kV 200 mm

110 kV 450 mm

220 kV 900 mm

400 kV 1550 mm


Lungimea minima a conductoarelor flexibile de legatura trebuie aleasa astfel incat valoarea componentei orizontale a fortei aplicate flansei superioare a descarcatorului sa nu depaseasca valorile de mai jos:


VA-72,5 180 kgf

VA-100 110 kgf

RVS-110 125 kgf

RVS-20 30 kgf

RVMG-110M 50 kgf

RVMG-220M 50 kgf

DRVL-24 30 kgf


5. 2. 2. 3 Descarcatoarele RVMG-110M si RVMG-220M nu se vor monta in locuri unde pot fi supuse vibratiilor.

5. 2. 2. 4 In functie de conditiile locale, descarcatoarele se pot conecta fie direct, fie prin separatoare.

5. 2. 2. 5 Descarcatoarele destinate retelelor de 110-750 kV trebuie sa fie prevazute obligatoriu pe fiecare faza cu dispozitive de inregistrare a numarului de functionari, care se monteaza in serie pe conductorul de legare la pamant a descarcatorului (pentru aceasta descarcatorul se monteaza izolat pe izolatoare).

Se recomanda utilizarea contoarelor de impedanta mare (tip ASEA, VA, ICEMENERG etc.) montate la o distanta de circa 1,7 m de la sol, conform proiectelor tip elaborate de ISPE. Montarea contorului la baza descarcatorului sau foarte aproape de aceasta prezinta dezavantajul ca nu se poate aplica metoda de masurare sub tensiune a curentului de conductivitate, din considerente de securitate a muncii.

Din motive de securitate a personalului de exploatare, se interzice utilizarea contoarelor la descarcatoarele destinate retelelor de 6-60 kV.

5. 2. 2. 6 Descarcatoarele se vor lega la priza de pamant pe calea cea mai scurta.

5. 2. 2. 7 Inainte de montare, toate elementele descarcatoarelor se verifica cu atentie, in mod special se verifica urmatoarele aspecte:

a) Suprafata carcasei de portelan nu trebuie sa prezinte fisuri, glazura deteriorata sau alte urme de loviri; in special se va verifica daca nu prezinta fisuri in zona de imbinare cu flansele.

b) Suprafata cimentului de armare a flanselor pe carcasa de portelan trebuie sa fie curata, neteda, fara goluri sau crapaturi.

c) Elementele componente ale unei faze trebuie sa aiba aceeasi serie de fabricatie. Montarea elementelor cu serii diferite, de acelasi tip, este admisa numai in caz de necesitate (un element distrus sau defect ireparabil) si aceasta numai in conditiile unor valori foarte apropiate ale curentilor de control si ale tensiunilor de amorsare la frecventa industriala, comparativ cu celelalte elemente ale fazei ( 10%).

Elementele componente ale unei faze au aceeasi serie de fabricatie, fiecare element component fiind numerotat cu 1,2 etc.

Pozitia elementelor pe faza este urmatoarea:

-elementul nr. 1 se monteaza la baza descarcatoarelor tip RVMG, VA, RVMK, celelalte elemente montandu-se in ordinea crescatoare a numerotarii elementelor;

-la descarcatoarele tip XAD, XAF, XAE, XAL, se monteaza la baza elementul cu numarul cel mai mare, astfel incit elementul numarul 1 se afla la partea dinspre linie a descarcatorului.

d) Suprafata flansei inferioare, care vine in contact cu stelajul sau postamentul suport trebuie sa fie orizontala si dreapta.

5. 2. 2. 8 Descarcatoarele destinate retelelor de 110-750 kV vor fi prevazute de regula cu inele de garda, conform indicatiilor fabricantului. Dimensiunile inelelor de garda pentru diferite tipuri de descarcatoare sunt prezentate in tabelul 5. 1, in care:

h este inaltimea inelului de garda

d este diametrul inelului de garda

Tabelul 5. 1

Dimensiunile inelului de garda pentru diferite tipuri de DRV

Tipul descarcatorului

h, mm

d, mm

VA-100

295

700

VA-102/10.2

295

700

VA-108/10.2

295

700

VA-102/10.3

Nu are


VA-108/10.3

Nu are


VA-198/10.3

400

900

VA-360/10.3

700

1500

RVMG-110M

600

1250

RVMG-220M

600

1250

XAD-104 (108)

300

400

XAF-108

300

400

XAE-195

320

800

XAE-196-210

400

1000

XAE-360

640

1600

XAL-195-210

350

1000

XAL-360

630

1800

RVMK-750M

2370

2750


De asemenea, descarcatoarele de medie tensiune tip VA vor fi prevazute cu armaturi de protectie conform figura 5. 3 (armatura de protectie se monteaza numai cand curentul de dubla punere la pamant depaseste 3 kA).

5. 2. 3 Formatia de lucru si normele de timp

Formatia de lucru si normele de timp pentru montarea, demontarea si revizia DRV se vor stabili conform prevederilor din "Normele de timp pentru lucrari in instalatii electrice" vol.1-1974 Statii cap. 3. 1 (IRT 39, IRT 41, IRT 42) si cap. 4. 1 (IRC 30).

5. 2. 4 Utilaje, scule, dispozitive si mijloace de securitate a muncii

5. 2. 4. 1 La montarea si revizia DRV se vor folosi urmatoarele utilaje, scule si dispozitive:

-autotelescop sau PRB

-automacara sau dispozitive pentru ridicare (role, scripeti)

-chei fixe diferite

-fierastrau pentru metal

-pensula pentru vopsit

-metru de lemn

-dalta

-cleste patent

-fir cu plumb

-scara de urcat pe stalp

5. 2. 4. 2 La montarea si revizia descarcatoarelor se vor folosi urmatoarele mijloace de securitate a muncii:

-manusi electroizolante

-cizme electroizolante

-platforma electroizolanta

-casca de protectie

-placute avertizoare

-centura de siguranta

-set farmaceutic corespunzator formatiei

5. 2. 5 Masuri specifice de securitate a muncii

5. 2. 5. 1 La lucrarile de montare, demontare si revizie ale DRV se vor respecta prevederile NSPM - TDEE - 65/1997.

5. 2. 5. 2 Montarea si demontarea DRV amplasate pe stalpi se vor face numai cu intreruperea totala a tensiunii, pe baza unei autorizatii de lucru.

5. 2. 5. 3 Nu este permisa conectarea la retea a descarcatoarelor daca nu este realizata legatura la pamant a acestora.


5. 3      Exploatarea descarcatoarelor cu rezistenta variabila

5. 3. 1 Preluarea in exploatare

5. 3. 1. 1 Inainte de preluarea in exploatare, pentru fiecare descarcator se trec datele in registrul de descarcatoare intocmit conform modelului din anexa 1.

5. 3. 1. 2 Principalele date care se trec in registru sunt:

-locul de montare (celula, faza);

-tipul descarcatorului;

-seria si anul de fabricare;

-indexul contorului de functionari la punerea in functiune;

-rezultatul primei masurari dupa punerea in functiune.

5. 3. 1. 3 Personalul de exploatare va controla daca descarcatoarele au fost supuse incercarilor de punere in functiune, conform PE 116/94.

5. 3. 1. 4 Se vor respecta, de asemenea, toate prevederile PE 126/82 referitoare la preluarea in exploatare a descarcatoarelor.

5. 3. 2 Controlul tehnic in exploatare

5. 3. 2. 1 Controlul exterior vizual al descarcatoarelor din statiile cu personal permanent se face de catre personalul de tura, odata cu controlul efectuat in statie.

5. 3. 2. 2 La controlul descarcatoarelor se vor avea in vedere urmatoarele:

- starea carcasei (daca este intreaga sau prezinta deteriorari);

-starea cimentului de armare a flanselor la carcasa de portelan;

- existenta urmelor de arc electric pe carcasa, soclu sau flanse;

- starea conductoarelor de legare la I.T. si la pamant;

Daca se observa anomalii, descarcatoarele se scot de sub tensiune si se verifica amanuntit.


NOTA In cazul avariei unei faze de descarcator din retelele de 110-400 kV, indiferent de cauza, fazele vecine vor fi demontate si supuse verificarilor complete, inclusiv determinarea tensiunii de amorsare la supratensiuni de comutatie, in vederea luarii deciziei de repunere sub tensiune.


5. 3. 2. 3 Personalul din statie va citi si va consemna indexul contoarelor in registrul intocmit conform anexei 1.

5. 3. 2. 4 Citirea contoarelor se va efectua cu urmatoarea periodicitate:

a) descarcatoare destinate retelelor de 220-750 kV

- o data pe saptamana in cadrul controlului de statie;

- dupa fiecare furtuna sau dupa descarcari atmosferice;

- dupa comutatii in statie.



Nota: In cazul manevrelor complexe in mai multe celule din statie, citirea se va efectua dupa terminarea tuturor manevrelor.

b) descarcatoare destinate retelelor de 110 kV: periodicitatea se va stabili de catre fiecare sucursala in functie de importanta statiei, dar cel putin odata pe an.

Eclatoarele martor vor fi demontate si examinate numai cu scoaterea de sub tensiune a descarcatorului, la revizia acestuia.

In cazul in care se constata depasirea numarului anual admis de functionari se va anunta de urgenta conducerea operativa pentru retragerea din exploatare a descarcatorului si verificarea acestuia in laborator. Totodata se va efectua o analiza pentru stabilirea cauzelor care au condus la cresterea numarului de functionari (poluare, comutatii frecvente, descarcari atmosferice) in vederea stabilirii masurilor necesare.

Contoarele defecte de orice tip se pot inlocui cu contoare tip CDRV concepute de ICEMENERG.

5. 3. 3 Reguli de exploatare a descarcatoarelor

5. 3. 3. 1 Descarcatoarele raman conectate la retea si pe timpul iernii.

5. 3. 3. 2 In zonele poluate se vor utiliza descarcatoare cu caracteristici de comportare la poluare conform ordinei de merit prezentate in anexa 6.

5. 3. 3. 3 In cazul utilizarii unor descarcatoare cu carcase din portelan cu caracteristici corespunzatoare unei zone cu grad de poluare inferior celui in care se monteaza, carcasele acestora vor fi tratate cu vaselina siliconica.

In zonele cu poluare intensa (zonele III si IV) carcasele din portelan vor fi tratate cu vaselina siliconica la fel cu echipamentul din statie.

5. 3. 3. 4 Se interzice spalarea sub tensiune a carcaselor.

5. 3. 3. 5 Revizia descarcatoarelor se face odata cu cea a instalatiei in care sunt montate si consta in:

- verificarea conductoarelor de legatura si prinderea acestora;

- verificarea prinderii cu suruburi intre elementele aceluiasi descarcator;

- verificarea verticalitatii coloanei;

- revopsirea dupa caz a suprafetelor vopsite

- efectuarea incercarilor profilactice


5. 4      Incercarea descarcatoarelor cu rezistenta variabila

5. 4. 1  Tehnologia de incercare

5. 4. 1. 1 In conformitate cu PE 116/94, la punerea in functiune si periodic in exploatare se efectueaza urmatoarele incercari:

-masurarea curentului de conductivitate

-determinarea tensiunii de amorsare la frecventa industriala

Daca exista buletine de fabrica, la P.I.F. se masoara numai curentul de control. Buletinele de fabrica sunt valabile 6 luni de la data emiterii.

5. 4. 1. 2 Detaliile privind efectuarea incercarilor sunt prezentate in tabelul 5. 2 si in

figurile 5. 5-5. 7.

5. 4. 1. 3 Masurarile mentionate in tabelul 5. 3 se vor efectua pe descarcatorul montat si asamblat cu toate anexele. Daca acest lucru nu este posibil, incercarile se vor efectua pe elementele sale componente.

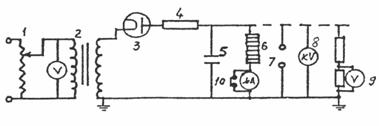

Figura 5.5 Schema de masurare a curentului de control in c.c.

1-reostat;

2-transformator ridicator 0,220/36 kV 400VA;

3- kenotron VT 120/1800;

4-rezistenta de limitare 35 kW

5-condensator de filtrare (5 condensatoare de 1ms 6,3 kV in serie);

6-descarcatorul de incercat;

7-eclator cu sfere;

8-kilovoltmetru electrostatic;

9-voltmetru cu divizor de tensiune;

10-buton de suntare.

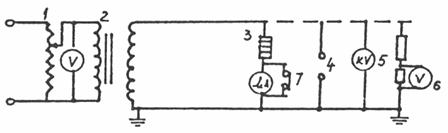

Figura 5.6 Schema de masurare a curentului de conductivitate in c.a.

1-reostat;

2-transformator ridicator;

3-descarcatorul de incercat;

4-eclator cu sfere;

5-kilovoltmetru electrostatic;

6-voltmetru cu divizor de tensiune;

7-buton de suntare.

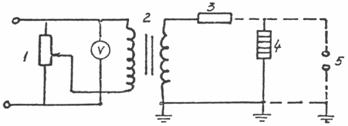

Figura 5.7 Schema de masurare a tensiunii de amorsare la frecventa industriala


1-dispozitiv de crestere a tensiunii intr-un timp dat;

2-transformator de incercare;

3-rezistenta de limitare;

4-descarcatorul de incercat;

5-eclator cu sfere.

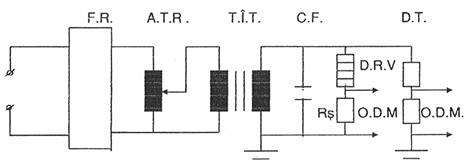

Figura 5.8 Schema de masurare pentru verificarea sub tensiune a starii DRV




Figura 5.9 Variantele de montare a contoarelor DRV in instalatii de 110-400 kV

Tabelul 5. 2


Detalii privind incercarea descarcatoarelor



Nr. crt.

Denumirea incercarii

Periodicitatea

Conditiile de executie a incercarii si schema de incercare

Valorile si conditiile de control

0

1

2

3

4

1




1. 1













1. 2

Masurarea curentului de control


Masurarea cu scoaterea de sub tensiune









Masurarea sub tensiune





-La punerea in functiune

-O data la 3 ani










-Dupa prima punere sub tensiune(

dupa masurarea in laborator sau in statie la sol)

-O data pe an

Nu se recomanda efectuarea masurarii la temperaturi ale mediului ambiant sub 0oC


Masurarea se executa cu tensiune alternativa sau continua (redresata) in functie de tipul DRV, conform tabelului 5. 3. Schemele de masurare sunt prezentate in figura 5. 5-5. 6. Carcasa din portelan se va curata inainte de efectuarea incercarii.

Nota: La efectuarea masurarii cu tensiune continua se va acorda o atentie deosebita filtrarii corespunzatoare a acesteia.


Masurarea se executa cu DRV aflat la tensiunea retelei. Acesta trebuie sa fie echipat cu contor de impedanta mare (ASEA, VA, ICEMENERG, imitatoare pentru RVMK-750). Schemele de masurare sunt prezentate in figura 5. 8-5. 9. Valoarea initiala de referinta se considera prima valoare masurata sub tensiune dupa masurarea in laborator sau in statie la sol. La fiecare masurare se va nota valoarea tensiunii retelei.

Masurarea se va efectua numai pe timp senin si uscat, la temperaturi pozitive.

Limitele admise ale valorilor curentilor de control sunt prezentate in tabelul 5. 3.











Limitele orientative ale curentului de control sunt prezentate in tabelul 5. 3. Descarcatorul se considera corespunzator numai daca valorile masurate se in cadreaza in limite si numarul anual de functionari nu a depasit valorile din anexa 5.




2

Determinarea tensiunii de amorsare la

frecventa industriala

-La punerea in functiune, daca nu exista buletin de fabrica

-O data la 6 ani

Perioada de timp in care tensiunea aplicata depaseste tensiunea de stingere trebuie sa fie cuprinsa intre 0,4-0,5 s.

Dupa amorsare, tensiunea aplicata trebuie deconectata in maximum 0,5 s.

Amplitudinea curentului prin descarcator dupa amorsare trebuie limitata la 0,7 A.

Tensiunea de amorsare se determina ca medie a 5 determinari succesive efectuate la intervale de 10 s. Nici una din cele 5 valori nu trebuie sa fie mai mica de 1,5 Ust.

Schema de incercare este prezentata in figura 5. 7.

Limitele valorilor admise ale tensiunilor de amorsare sunt prezentate in tabelul 5. 3.

3

Verificarea contoarelor DRV

-La punerea in functiune

-RT

-In cazul in care exista dubii la masurarea sub tensiune a ic

Verificarea se executa pe contorul scos de sub tensiune si demontat din schema (DRV scos de sub tensiune).

a)Verificarea contoarelor ASEA, VA, si ICEMENERG:

-se masoara capacitatea contorului

-se verifica functionarea contorului prin descarcarea pe acesta a unui condensator de circa 2 mF incarcat la 2500 V.

b)Verificarea eclatoarelor martor tip VA:

-se citeste numarul de urme pe eclator

-se curata eclatorul cu pasta de lustruit

c)Verificarea contoarelor tip PP (DRV tip RVMK):

-se aplica contorului socuri de curent alternativ de 20-50 A; ca sursa de incercare se poate utiliza o trusa de curent-tensiune tip TCS-2 sau un ATR-50 230 V, utilizand sigurante automate si contactoare pentru aplicarea de scurta durata.












0,1 mF 10%







La fiecare soc de curent indexul contorului trebuie sa creasca cu numai o unitate.

4

Verificarea imitatoarelor RVMK-750

-La punerea in functiune

-RT dupa 50 functionari

Verificarea se executa pe imitatorul scos de sub tensiune si demontat din schema (descarcatorul scos de sub tensiune) si consta in:

-masurarea rezistentei cu megohmmetrul de 2500 V; masurarea se executa la o temperatura de cel putin +10oC










-masurarea curentului prin imitator

Valoarea rezistentei nu se normeaza. Valori orientative de

2-3 MW. Valorile masurate in exploatare nu trebuie sa difere cu mai mult de 30% fata de valorile masurate la P.I.F.



Valoarea curentului nu se normeaza. Valori orientative:

8-22 mA. Valorile masurate in exploatare nu trebuie sa difere cu mai mult de 10% fata de valorile masurate la P.I.F.



NOTA: Se recomanda ca verificarea DRV sa se efectueze odata cu revizia celulelor in care sunt montate.



5. 4. 1. 4 In tabelul 5. 3 se indica, pentru fiecare tip de DRV, numarul si tipul elementelor componente ale unei faze. Valorile obtinute la incercarile efectuate pe elemente componente trebuie sa se incadreze in limitele prevazute pentru clasa de tensiune a tipului de element component.



Tabelul 5. 3

Caracteristicile principalelor tipuri de descarcatoare


Nr.

Tipul DRV

Limitele admise ale curentului de conductivitate

Ua 50 Hz

Ua STA

Ua STC

Elemente compo-

crt.


Masurat cu scoatere de sub tensiune

Masurat sub tensiune




nente



Ui

Ic

Uf

Ic







c.c.

(kV)

c.a.

(kVef)


mA)


(kVef)


mA)


(kVef)


(kV)


(kV)


0

1

2

3

4

5

6

7

8

9

10

1

DRVL-7,5

6


50



13-17

27


1

2

DRVL-12

10


300-500



25-29

43


1

3

DRVL-24

20


300-500



42-53

87


1

4

RVMG-30

30


900-1300



59-73

68-85


1

5

RVMG-110M




71

600-960

170-195

200-265


3x30

6

RVMG-220M




141

600-960

340-390

390-515


6x30

7

RVMK-90

64


45

250-380

4200






1

8

RVMK-750M




387-428

4200

780-950

1500

1350

5x90

9

VA-7,2


7,2

50



12-15

26


1

10

VA-12


12

50



23-25

40


1

11

VA-17,5


17,5

50



30-38

60


1

12

VA-24


24

50



40-50

60-80


1

13

VA-48


48

70-650



75-95

105-130


1

14

VA-60


60

70-650



95-120

128-160


1

15

VA-100




71

12-100

160-200

210-270


1x48+1x60

16

VA-48/10.2


48

70-550



>72

129

137

1

17

VA-51/10.2


51

70-550



>76,5

137

146

1

18

VA-60/10.2


60

70-550



>90

161

171

1

19

VA-72/10.2


72

70-550



>108

193

206

1

0

1

2

3

4

5

6

7

8

9

10

20

VA-75/10.2


75

70-550



>112

201

214

1

21

VA-102/10.2






>153

274

291

2x51

22

VA-108/10.2






>162

290

308

1x48+

1x60

23

VA-75/10.3


75

400-1500



>112

172

200

1

24

VA-96/10.3


96

400-1500



>144

230

260

1

25

VA-102/10.3


102

400-1500

71

300-800

>156

244

270

1

26

VA-108/10.3


108

400-1500

71

300-800

>162

260

285

1

27

VA-120/10.3


120

400-1500



>180

288

310

1

28

VA-126/10.3


126

400-1500



>190

302

325

1

29

VA-198/10.3




141

300-800

>297

475

508

1x96+

1x1102

30

VA-360/10.3




242

300-800

>540

865

900

1x126+

2x120

31

XAE-75


75

1000-2200



112-140

130-179

196

1

32

XAE-120


120

1000-2200



180-230

200-285

315

1

33

XAE-195 (199)




141

200-400

>260

450

500

1x75+

1x120

34

XAE-360




242

170-300

575-720

650-865

940

3x120

35

XAL-90


90

700-2800



>120

210

210

1

36

XAL-120


120

700-2800



162-210

200-275

280

1

37

XAL-360




242

250-380

(400-1200)*

485-610

620-865

815

3x120

0

1

2

3

4

5

6

7

8

9

10

38

XAL-390




242

450-780

>525

895

885

3x90+

1x120

39

XAD-37s


37

200-400



59-74

75-100


1

40

XAD-42


42

250-1500



69-87

80-101

118

1

41

XAD-57s


57

150-300



85-107

90-120


1

42

XAD-60


60

250-1500



96-121

115-156

168

1

43

XAD-73


73

250-1500



117-148

140-190

205

1

44

XAD-104 (108)




71

48-120

170-215

170-260


1x42+

1x60

45

XAD-199




141

100-220

315-395

390-520


1x73+

2x60

46

XAF-52


52

250-1500



>85

127


1

47

XAF-56


56

250-1500



>96

145


1

48

XAF-108




71

45-170

>170

260


1x52+

1x56

49

XCA-12


12

100



19-24

35-47


1

50

XCA-18


18

100



29-37

51-68


1

51

XCA-24


24

100



38-48

65-90


1

52

XAA-37s


37

400



>86

108


1

53

XAA-66s


66

400



>106

172


1

54

HKF-104


69

200

71

160-200

>206

260


1

55

HKFp-199


133

200

141

160-250

>360

550


2x104


NOTA: Semnificatia simbolurilor din tabel este urmatoarea:

-Ui tensiune de incercare

-Ic curent de control

-Uf tensiunea pe faza a retelei, valoare efectiva

-Ua 50 Hz tensiune de amorsare la frecventa industriala, valoare efectiva

-Ua STA tensiune de amorsare la impuls de trasnet 1,2/50, valoare de varf

-Ua STC tensiune de amorsare la impuls de comutatie, valoare de varf

Limitele sunt valabile pentru descarcatoarele XAL-360- cu serie mai mare decat 5249000


5. 4. 1. 5 Tehnologia de masurare sub tensiunea de serviciu a curentului de conductivitate consta in:

-Legarea cordonului de la borna de pamant a aparatului de masurare la legatura la pamant a descarcatorului, in aval de contor (imitator de RVMK-750). Legarea la pamant se va realiza printr-un contact foarte bun.

-Executantul, echipat cu cizme si manusi izolante de I.T. si casca, va aplica cu ajutorul unei stangi electroizolante capatul cordonului de masurare (verificat in prealabil cu atentie), conectat la borna de masurare a aparatului, pe borna de tensiune a contorului, pe legatura dintre DRV si contor ( la RVMK-750 pe legatura dintre contor si imitator). Stanga de masurare va fi din clasa 6-35 kV.

-Se vor nota: indicatia aparatului de masurare si valoarea efectiva a tensiunii pe faza a retelei.

-Masurarile se vor executa numai pe timp senin si uscat. Se interzice categoric efectuarea masurarilor pe timp umed (ploaie, ceata, lapovita, ninsoare), cer noros cu descarcari atmosferice in zona (fie ele si indepartate) si in timpul efectuarii de manevre programate.

5. 4. 1. 6 Masurarea sub tensiune a curentului de control poate inlocui masurarea cu scoatere de sub tensiune numai in urmatoarele conditii:

-pe baza rezultatelor incercarii in laborator sau in statie la sol, descarcatoarele sunt corespunzatoare pentru punerea sub tensiune;

-valoarea curentului masurat sub tensiune, imediat dupa montaj, este notata ca valoare de referinta impreuna cu valoarea tensiunii retelei pentru compararea valorilor masurate ulterior in exploatare;

-numarul anual de functionari, urmarit periodic, este conform anexei 5.

5. 4. 1. 7 Interpretarea rezultatelor masurarilor se realizeaza dupa cum urmeaza:

-Valorile mari ale curentilor de control (peste limita maxima admisa) sau cresterea suspecta fata de valoarea anterioara, indica patrunderea umezelii in interiorul DRV si impune scoaterea de urgenta din exploatare a acestuia. Eroarea de masurare in aceasta situatie se poate datora poluarii intense a carcasei si se elimina prin curatarea ei si repetarea masurarii.

-Valorile mici ale curentului de control (sub limita minima admisa) indica, in general, intreruperea circuitului de uniformizare a repartitiei tensiunii pe eclatoare (rezistente si condensatoare de suntare) si impune retragerea din exploatare a DRV. Eroarea de masurare, in cazul masurarii sub tensiune, se poate datora poluarii intense a izolatoarelor suport ale DRV, contactului platbandei de legare la pamant a DRV cu stelajul sau defectarii contorului si se elimina prin depistarea si remedierea defectiunii si repetarea masurarii.

-Valorile mici ale tensiunii de amorsare la frecventa industriala (sub limita minima admisa) pot avea urmatoarele cauze:

a. formarea puntilor conductoare din picaturi de umezeala sau din produse de coroziune, care sunteaza eclatoarele;

b. deteriorarea rezistentelor de suntare (umezire neuniforma, fisurari, ruperi) care conduce la repartitia neuniforma a tensiunii pe eclatoare.

Scaderea tensiunii de amorsare sub limita minima admisa impune retragerea din exploatare a DRV.

-Valori mari ale tensiunii de amorsare la frecventa industriala (peste limita maxima admisa) se datoreaza numai unei erori de masurare. Eroarea se elimina prin etalonarea circuitului de masurare si repetarea masurarii.

Valorile mari ale tensiunii de amorsare la frecventa industriala nu impun retragerea din exploatare a DRV.

5. 4. 2  Formatia de lucru si normele de timp

Ca titlu informativ formatia de lucru pentru incercarea in laborator, conform normelor de munca ale ICEMENERG, consta din:

-1 inginer (subinginer)

-1 muncitor specialist sau tehnician

- 4 muncitori (categoriile VI, V, III, I)

Norma de timp, conform normelor de munca ICEMENERG, este de 6,3 ore/element.

Ca exemplu formatia de lucru pentru masurarea sub tensiune, conform experientei ICEMENERG, consta din:

-1 inginer (subinginer) sau tehnician

- 2 muncitori (categoriile V, II)

Norma de timp, conform normelor de munca ICEMENERG, este de 1,5 ore/faza.


5. 4. 3  Mijloace de securitate a muncii

La incercare DRV se vor folosi urmatoarele mijloace de protectie a muncii:

-manusi electroizolante de I.T.

-cizme electroizolante de I.T.

-casca de protectie

-stanga electroizolanta de 6- 35 kV (pentru masurarea sub tensiune)

- set farmaceutic corespunzator formatiei

5. 4. 4  Masuri specifice de securitate a muncii

5. 4. 4. 1 Incercarea in laborator se va efectua cu respectarea prevederilor NSPM - TDEE 65/1997 si I.T.I.-P 8.5/84.

5. 4. 4. 2 Pentru masurarea sub tensiune a curentului de control se vor respecta, in principal, urmatoarele masuri de securitate a muncii:

-executantul va efectua operatiile de masurare astfel incat sa nu diminueze distantele de izolare realizate constructiv, manevrand stanga de masurare sau cordonul de masurare astfel incat sa nu depaseasca inaltimea benzii de legatura dintre DRV si contor (figura 5. 8, 5. 9);

-se interzice categoric masurarea curentului de control cu aparatul de masurare inseriat pe legatura la pamant a DRV;

-se interzice categoric masurarea curentului de control la descarcatoarele la care contoarele sunt montate imediat langa flansa inferioara a acestora, in zona periculoasa pentru executant;

-se interzice categoric efectuarea masurarilor pe timp umed (ploaie, ceata, lapovita, ninsoare), cer noros cu descarcari atmosferice (fie ele si indepartate) si in timpul executarii manevrelor programate.


6          DESCARCATOARE CU COARNE (DC)

6. 1      Descrierea descarcatorului cu coarne

Descarcatorul cu coarne (interval de protectie) este un dispozitiv simplu de limitare a supratensiunilor, care nu are proprietatea de a intrerupe curentul de insotire, aceasta realizandu-se de catre protectia prin relee.

Constructiv, descarcatorul cu coarne este format din doua eclatoare metalice montate pe un izolator. In functionarea normala, eclatoarele asigura separarea fata de pamant a bornei aflate sub tensiune, iar cu ocazia incidentei unei unde de supratensiune asigura amorsarea la o tensiune data. Arcul electric de frecventa industriala, care se stabileste intre electrozi nu poate fi stins, de regula, decat de protectia prin relee.

Descarcatorul cu coarne este utilizat pentru protectia echipamentelor cu tensiune nominala pana la 220 kV inclusiv.

Diferite forme constructive de descarcatoare cu coarne sunt prezentate in figura 6. 1-6. 5.


6. 2      Montarea descarcatoarelor cu coarne

6. 2. 1  Conditii de instalare si reguli pentru montarea DC

La montarea DC trebuie sa se tina seama de urmatoarele reguli generale:


Figura 6.1 DCP 20 (10) pe izolatoare ISNS-20





Figura 6.2 Descarcator cu coarne 6-20 kV fara dispozitiv antipasare

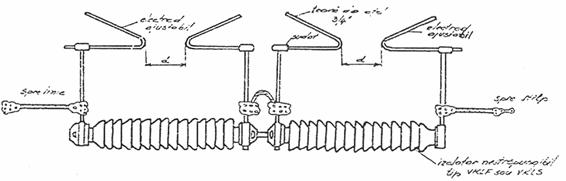

Figura 6.3 DC 6-20 kV pe izolator nestrapungibil si electrod antipasare



Figura 6.4 DCL 110 kV




Figura 6.5 DCL-110 kV pentru zone poluate si DCL-220 kV
6. 2. 1. 1 Inainte de montare se face controlul starii izolatoarelor si apoi se executa

reglarea intervalelor disruptive cu ajutorul distantoarelor. Cele doua eclatoare si tija antipasare trebuie sa se monteze in acelasi plan vertical.

6. 2. 1. 2 Pe verticala, pana la distanta de 1 m deasupra eclatoarelor, nu trebuie sa existe nici un obstacol care sa impiedice dezvoltarea arcului electric.

Fiecare sucursala poate constitui propria formatie de lucru si norma de timp.

6. 2. 2  Formatia de lucru si normele de timp

Formatia de lucru si normele de timp la montarea si demontarea DC se vor stabili in conformitate cu "Normele de timp pentru lucrari in instalatiile electrice" 1974, vol. 1 Statii (cap. 3. 1 si 4. 1)

6. 2. 3 Utilaje, scule, dispozitive si mijloace de securitate a muncii

6. 2. 3. 1 La montarea, demontarea si revizia DC se vor folosi urmatoarele scule si utilaje:

-autotelescop sau PRB

-dispozitive de ridicare (role, scripeti)

-chei fixe diferite

-fierastrau pentru metal

-distantoare pentru reglarea spatiului disruptiv

-cleste patent

-fir cu plumb

-scara de urcat pe stalp

6. 2. 3. 2 La montarea, demontarea si revizia DC se vor folosi urmatoarele mijloace de protectie a muncii:

-manusi electroizolante

-cizme electroizolante

-casca de protectie

-placute avertizoare

-centura de asigurare

-set farmaceutic corespunzator formatiei

6. 2. 4  Masuri specifice de protectie a muncii

6. 2. 4. 1 La lucrarile de montare, demontare si revizie a DC se vor respecta prevederile NSPM - TDEE - 65/1997

6. 2. 4. 2 Montarea, demontarea si revizia DC se vor face numai cu intreruperea totala a tensiunii, pe baza unei autorizatii de lucru.

6. 2. 4. 3 In zona de lucru se vor lua, obligatoriu, urmatoarele masuri tehnice de protectie a muncii:

-identificarea instalatiei sau a partii din instalatie in care urmeaza a se lucra;

-scoaterea de sub tensiune a acesteia

-verificarea lipsei tensiunii, urmata imediat de legarea la pamant si in scurtcircuit a partii de instalatie;

-delimitarea zonei de lucru prin ingradiri si indicatoare de securitate;

-asigurarea impotriva accidentelor de natura neelectrica.

6. 2. 4. 4 Inainte de urcarea pe stalp, este obligatorie verificarea mijloacelor de securitate a muncii din dotarea individuala.

6. 2. 4. 5 Nu este permisa conectarea la retea a DC daca nu este realizata legatura la pamant a acestuia.

6. 2. 4. 6 Inainte de folosire, mijloacele de ridicare vor fi verificate amanuntit de catre seful formatiei de lucru.


6. 3      Exploatarea descarcatoarelor cu coarne

6. 3. 1  Preluarea in exploatare

6. 3. 1. 1 La preluarea in exploatare, personalul de exploatare va controla daca exista buletine de incercare pentru DC si pentru priza de pamant conform PE 116/94.

6. 3. 1. 2 La punerea in functiune se vor controla:

-marimea spatiului disruptiv conform tabelelor 6. 1 si 6. 2

-legatura la priza de pamant

-starea izolatoarelor si clasa de tensiune a acestora

-legaturile electrice

6. 3. 1. 3 Se vor respecta, de asemenea, toate prevederile PE 126/82 referitoare la preluarea in exploatare a descarcatoarelor cu coarne.

6. 3. 2  Controlul tehnic in exploatare

La controalele curente, fara urcare pe stalp, se vor verifica:

-starea izolatoarelor, care nu trebuie sa prezinte fisuri

-starea legaturilor la inalta tensiune si la pamant

-pozitia electrozilor (daca sunt in acelasi plan)

Controlul curent se efectueaza odata cu controlul instalatiei in care sunt montate D.C.

6. 3. 3  Reguli de exploatare a DC

6. 3. 3. 1 La reviziile executate cu urcare pe stalp, se vor efectua urmatoarele lucrari:

-se controleaza contactele electrice care se curata si se strang;

-se controleaza prin masurare spatiul disruptiv;

-se regleaza spatiul disruptiv, conform tabelelor 6. 1 si 6. 2.

Reviziile se executa odata cu revizia instalatiei in care sunt montate.

6. 3. 3. 2 Cu ocazia incidentelor urmate de deteriorarea transformatoarelor din PT protejate cu DC, se vor verifica prin masurari:

-starea legaturilor de legare la pamant

-rezistenta de dispersie a prizei de pamant

-marimea spatiului disruptiv

-se regleaza spatiul disruptiv conform tabelelor 6. 1 si 6. 2.

6. 3. 3. 3 Descarcatoarele cu coarne amplasate in zone poluate se vor trata in mod similar cu izolatia instalatiei in care sunt montate.

Tabelul 6. 1

Descarcatoare de M.T. cu coarne

Un


Descarcatorul montat la PT

Descarcatorul montat pe linie sau in celula de linie

(kV)

Tipul d1+d21) (mm)

Tipul d2 (mm)

Tipul d1+d21) (mm)

Tipul d2 (mm)

6

10+10

10

20+20

20

10

18+18

20

25+25

30

15

23+23

30

30+30

40

20

30+30

40

40+40

55


1) DC cu 2 intervale disruptive cu electrod antipasare

2) DC cu un singur interval


Tabelul 6. 2

Descarcatoare de I.T. cu coarne



Conditii impuse de LEA pe care se monteaza


Tensiunea de amorsare 100%

(kVmax)

Un

Tipul

Tipul intrerup-torului

Lungi-

mea LEA

Indicele

keraunic

d

Impuls STA

Impuls STC

(kV)

DC


(km)

(ore f)

(mm)








<85

<160

300

276

297

230


110

DCL-110

IUP-110


160

380




-300




85-150


400

305

337

315

431



IO-110



300

276

297

230

300

220

DCL-220




1200

821

850

900

900


ANEXA 1


MODEL DE INTOCMIRE A REGISTRULUI

DE URMARIRE A DESCARCATOARELOR

CU ZnO SI A CELOR CU ECLATOARE (DRV)



a) Registrul de evidenta tinut la nivel de centru de I.T.

1. Paginile registrului vor fi numerotate de la inceput.

2. Pe pagina 1 se va scrie cuprinsul, cu indicarea paginilor corespunzatoare.

3. Pagina 1 (si urmatoarele daca este cazul) va cuprinde tabelul centralizator al descarcatoarelor.


Locul de montaj

Faza

Tipul

Seria

Anul de fabricatie

Numarul

de ordine al elementelor

Pagina din registru


In cazul inlocuirii unui descarcator modificarile se vor inregistra corespunzator in tabelul de mai sus.

4. Pentru fiecare faza de descarcator se va rezerva un numar de pagini, care vor cuprinde:


4.1. Datele privind revizia


Data

Operatia efectuata

Perioada programata pentru urmatoarea revizie


Datele se vor completa dupa cum urmeaza:

operatiunea efectuata: curatarea, ungerea carcasei, refacerea acoperirilor de protectie (daca exista), incercari profilactice, inlocuirea fazei (sau, dupa caz, inlocuirea unor elemente)


4.2. Datele privind incercarile profilactice

In cazul descarcatoarelor cu ZnO sau a celor cu eclatoare (DRV) tabelul se prezinta in felul urmator:

Data incer-carii

Seria si numarul elemen-tului

Locul de montare

Tempe-ratura

Componenta rezistiva a curentului (*)

(sau curentul de control) (**)


Starea descar-catoru-

lui





Cu scoaterea de sub tensiune

Sub tensiunea de serviciu







oC

Tens. aplicata

(kV)

Ic


mA)

Tens.

pe faza

(kV)

Ic


mA)


0

1

2

3

4

5

6

7

8

(*) Pentru descarcatoarele cu ZnO

(**) Pentru descarcatoarele cu eclatoare (DRV)



Pentru descarcatoarele tip SB tabelul de evidenta a rezultatelor masuratorilor profilactice este urmatorul:


Data incercarii

Seria si numarul elemen-tului

Locul de montare

Tempe-ratura

Tensiu-nea pe faza

Curentul masurat


mA)

Starea descar-catorului




oC

(kV)

Total

Val.

varf

Arm. Trei



In coloana "Starea descarcatorului" se va mentiona: corespunzator sau necorespunzator.

Evidenta poate fi tinuta si pe o fisa, care va cuprinde toate datele mentionate.

b) Registrul (caietul) de evidenta a numarului de functionari, tinut la nivel de statie.

Pe prima pagina se va prezenta tabelul centralizator al descarcatoarelor din statie dupa modelul de la pct.a). Pentru fiecare faza se va rezerva un numar de pagini, pe care se vor consemna datele privind controlul exterior.


Data controlului

Prilejul

Constatari

Index contor

Numar de functionari de la ultima citire

Numar de functionari cumulat

Masuri



Datele se completeaza dupa cum urmeaza:

- Prilejul: control saptamanal, comutatii, descarcari atmosferice.

- Constatari: Starea descarcatorului - normal sau anomalia constatata.

- Index contor: primul index este cel de la P.I.F, apoi cele constatate.

- Masuri ce se impun: Nu este cazul, stergerea carcasei, refacerea acoperirilor etc.

c) Descarcatoare destinate retelei de 750 kV

Evidenta descarcatoarelor de 750 kV se tine in registrul unic existent in statie, dupa modelul prevazut in circulara 3 E-CT3-87.

NOTE:1. Registrul de la pct. "a" are caracter de model-recomandare. In functie de             organizarea interna se pot folosi si alte forme de evidenta. Este obligatoriu ca toate datele cuprinse la pct. "a" sa se regaseasca la nivel de S.I.T. (centrul de I.T.)

2. Registrul de la pct. "b" are caracter obligatoriu in fiecare statie de 110-400 kV.



ANEXA 2

UTILIZAREA L.C.M.

1. Masurarea componentei rezistive a curentului permanent la descarcatoarele aflate sub tensiune in statie

Presupunem ca se masoara un descarcator EXLIM R 096. Tensiunea nominala a descarcatorului este de 96 kV.

Tensiunea pe faza pe care se face masurarea este de 65 kV.

Temperatura mediului ambiant este 250C.

Valoarea in u.r. a tensiunii pe faza raportata la tensiunea nominala a descarcatorului este:

U = 65/96 = 0,68 u.r.

Din figura1, curba 1, rezulta ca la U = 0,68 u.r. curentul rezistiv maxim admis la 200C este de 1,7 u.r. raportat la curentul de referinta de 50 mA.

I20 = 1,7 x 50 = 85mA

Din figura2 rezulta pentru 250C un factor de corectie 1,13.

Curentul maxim admis la 65 kV si 250C este

Imax = 85 x 1,13 = 96 mA.

Presupunem ca valoarea masurata cu LCM este de 1,5 u.r. la un curent de referinta de 10mA.

Din curbele de corectie a valorilor masurate cu LCM aflate in documentatia aparatului, pentru tensiunea de 65 kV si temperatura de 25 C. rezulta un factor de corectie k = 1,17. In aceste conditii:

Irez = k x I(u.r.) x Iref(mA) = 1,17 x 1,5 x 10 = 17,6 mA.

Valoarea masurata fiind mai mica de 96mA descarcatorul este corespunzator.

Daca valoarea masurata este mai mare de 96mA se repeta masurarea dupa o ora si daca rezultatul este acelasi, se transporta descarcatorul in laborator unde se face o masurare cu tensiune aplicata si verificarea nivelului de descarcari partiale.

2. Masurarea componentei rezistive a curentului de conductie cu tensiune aplicata pe descarcator

2.1. Verificarea cu LCM

Presupunem ca se verifica un descarcator EXLIM R 096.

Temperatura mediului ambiant este de 250C.

Aplicand tensiunea de 72 kV s-a masurat cu LCM un curent de 2 u.r. la un curent de referinta de 10mA.

Din curbele de corectie a valorilor masurate cu LCM aflate in documentatia aparatului, pentru tensiunea de 72 kV si temperatura de 25 C, rezulta un factor de corectie k = 0,875. In aceste conditii:

Irez = k x I(u.r.) x Iref(mA) = 0,875 x 2 x 10 = 17,5 mA.

Valoarea in u.r. a tensiunii aplicate descarcatorului este

U = 72/96 = 0,75 u.r.

Din figura1 curba 1 rezulta curentul rezistiv maxim admis la o tensiune de 0,75 u.r. si 200C de 2,1 u.r., raportat la curentul de referinta de 50 mA.

I20 = 2,1 x 50 = 105 mA.

Din figura 2 rezulta pentru 250C un factor de corectie de 1,13.

Curentul maxim admis la 72 kV si 250C este

Imax = 105 x 1,13 = 118mA.

Deoarece curentul masurat - 17,5mA este mai mic decat 118 mA, descarcatorul este corespunzator.

ANEXA 3


MASURAREA COMPONENTEI REZISTIVE A CURENTULUI CU AJUTORUL UNUI OSCILOSCOP DIGITAL CU MEMORIE


Pentru determinarea valorii de varf a componentei rezistive a curentului care trece prin descarcator mai exista o metoda mai putin precisa, care necesita un osciloscop digital cu memorie, prevazut cu cursoare de masurare si afisare pe ecran.

Metoda se poate folosi pentru masurari in laborator cu tensiune aplicata.

Valoarea de varf a componentei rezistive a curentului de scurgere prin descarcator este valoarea instantanee a curentului cand tensiunea la bornele descarcatorului a atins valoarea de varf, dupa cum se poate observa in figura A 3.1.



Figura A 3.1 Determinarea valorii de varf a componentei rezistive a curentului


Sursa de tensiune trebuie sa asigure pe descarcator o tensiune practic sinusoidala, prin filtrare atat pe primarul cat si pe secundarul transformatorului de inalta tensiune (raportul intre valoarea de varf si valoarea efectiva nu trebuie sa difere de cu mai mult de 1%).

Semnalul de tensiune se ia de la un divizor rezistiv iar semnalul de curent de pe un sunt rezistiv cu valoare cunoscuta.

O schema de principiu este prezentata in figura A 3.2.

Se determina cu ajutorul cursorului varful tensiunii pe unul din canalele osciloscopului si apoi se comuta pe canalul de masurare a curentului. Valoarea instantanee masurata de cursor pe canalul de curent se imparte la valoarea rezistentei suntului si se afla valoarea de varf a componentei rezistive a curentului.

Eroarea lantului de masurare a tensiunii trebuie sa fie de maximum 1% pentru a se obtine o eroare acceptabila pentru curentul masurat.

Se noteaza valoarea tensiunii aplicate, valoarea de varf a componentei rezistive a curentului si temperatura ambianta la care s-a efectuat masurarea.

Valoarea de varf a componentei rezistive a curentului de scurgere prin descarcator se compara cu valoarea maxima admisa de fabricant pentru tipul de descarcator verificat, la tensiunea si temperatura de masurare.



Figura A 3.2 Schema de principiu pentru masurarea componentei rezistive a curentului care trece prin descarcatoarele cu ZnO


F.R. - Filtru retea;

A.T.R. - Autotransformator;

T.I.T. - Transformator de inalta tensiune;

C.F. - Condensator de filtrare;

D.R.V. - Descarcator cu ZnO;

Rs - Rezistenta sunt;

D.T.- Divizor de tensiune;

O.D.M. - Osciloscop digital cu memorie;


Presupunem ca masurand un descarcator tip EXLIM R 096 s-a determinat o valoare de varf a componentei rezistive de 25 mA, aplicand o tensiune de 65 kV si la o temperatura ambianta de 250C.

U = 65/96 = 0,68 u.r.

Din figura 1, curba 1, rezulta ca la U = 0,68 u.r. curentul maxim admis la 200C este de

1,7 u.r. raportat la un curent de referinta de 50 mA.

I20 = 1,7 x 50 = 85 mA.

Din figura 2 rezulta pentru 25oC un factor de corectie de 1,13.

In aceste conditii curentul maxim admis la 65kV si 250C este:

Imax = 85 x 1,13 = 96 mA.

Valoarea masurata fiind de 25 mA, este mai mica decat Imax = 96 mA si descarcatorul este considerat corespunzator.


ANEXA 4

MASURAREA ARMONICII TREI DIN CURENTUL

PERMANENT CU APARATUL ABLEITERDIAG



Este cunoscut faptul ca valoarea de varf a armonicii trei din curentul de conductie prin descarcatoarele cu ZnO este proportionala cu valoarea de varf a componentei rezistive a curentului.

Sistemul de masurare este constituit dintr-un transformator special de curent, un cablu dublu ecranat pentru conectarea la aparat si un aparat de masurare.

Transformatorul de curent se monteaza in pozitie fixa pe legatura spre pamant a descarcatorului, deasupra contorului de descarcari. Pentru o montare sigura, primarul este constituit dintr-o bara filetata la ambele capete cu filet M 12.

Cu aparatul de masurare ( ABLEITERDIAG ) se pot masura, pe doua domenii de masurare selectabile cu o tasta (2 mA sau 20 mA ), valoarea efectiva sau de varf a curentului, selectabile cu o alta tasta, precum si armonica trei din acelasi curent. Pentru masurarea armonicii trei aparatul are o tasta notata cu "f = 150 Hz." care introduce un filtru trece banda. Masurarea curentului total, valoare efectiva sau de varf, se face prin actionarea unei taste notata "f < 500 Hz". Cu ajutorul unei taste notata "f > 5 kHz" se pot masura curenti de inalta frecventa produsi de descarcarile partiale. Inaintea efectuarii unei masurari a valorii de varf, se apasa si se mentine timp de minim 15 secunde un buton notat " I " care descarca condensatorul de memorare a acestei marimi.

Incercarile se vor executa atunci cand suprafata izolatorului este uscata pentru ca valorile masurate sa nu fie influentate de curentii de suprafata datorati poluarii. Umiditatea relativa a mediului nu trebuie sa depaseasca 70%.

Ordinea operatiilor pentru efectuarea unei masurari este urmatoarea:

- de la transformatorul special de curent se scoate capacul filetat, care protejeaza priza de masurare

- se conecteaza fisa corespunzatoare a cablului de racordare la priza transformatorului

- se conecteaza clestele de legare a ecranului de la cablu la legatura de pamant a descarcatorului

- se introduce fisa de la celalalt capat al cablului de racordare in priza aparatului de masurare

- se apasa tasta notata "AUSEIN" care activeaza aparatul de masurare

- se selecteaza marimea care se doreste a fi masurata (valoare efectiva sau de varf) cu tasta corespunzatoare

- se selecteaza domeniul de masurare estimat (2 mA sau 20 mA)

- se selecteaza domeniul de frecventa adecvat masurarii (f< 500 Hz pentru masurarea curentului total sau f = 150 Hz pentru masurarea armonicii trei)

In acest moment ecranul aparatului indica valoarea masurata. Valoarea de varf poate fi masurata numai pentru curentul total.

Modul de functionare a aparatului este prezentat detaliat in documentatia care-l insoteste.

Conectarea aparatului la borna speciala a transformatorului de curent (cand descarcatorul este sub tensiune) este posibila in cazul in care descarcatorul este montat pe un soclu care asigura distantele de protectie pentru personalul operativ. Daca descarcatorul este montat pe sol (in laborator), conectarea cordonului la transformatorul de curent se face in absenta tensiunii de incercare.

Valorile masurate sunt influentate de variatia parametrilor de stare din timpul masurarii (tensiunea pe faza si temperatura mediului).

Influenta acestor parametrii asupra valorilor masurate este prezentata in tabelul A 4.1. Variatiile sunt raportate la temperatura ambianta de 20 C si la tensiunea pe faza a sistemului.

Masurarile nu se efectueaza daca in zona este furtuna sau se executa manevre in statie.

Odata cu valorile curentului se vor nota valorile tensiunilor de pe fiecare faza si temperatura mediului ambiant.


Tabelul A.41


Variatii ale temperaturii C

Corectii ale valorilor masurate, %


I

i150 Hz

-15

-5

+5

+15

+6

+2

-2

-6

+15

+5

-5

-15

Variatii ale tensiunii fata de masurarea initiala %



-5

+5

+4

-5

+10

-18


In cazul in care se constata o crestere a valorilor fata de masurarile anterioare, se vor reface masurarile dupa 20-30 minute, pentru a se evita o interpretare eronata datorata unei functionari a descarcatorului petrecuta cu putin timp inaintea verificarii.




ANEXA 5


NUMARUL MAXIM ADMISIBIL DE FUNCTIONARI ANUALE ALE DRV


Nr. Crt.

Tipul DRV

Nr. functionari

1

VA-100

10

2

RVMG-110M

10

3

XAD-104 (108)

(5)

4

XAF-108

(5)

5

HKF-104

(3)

6

VA-102/10.2

(10)

7

XAE-198A (sau B)

10

8

XAD-199

3

9

RVMG-220M

10

10

HKFp-199

(3)

11

VA-198/10.3

(10)

12

XAE-360

10

13

XAL-360

10

14

XAL-390

(10)

15

VA-360/10.3

(10)


NOTA: -Numarul prevazut in paranteze este orientativ, stabilit pe baza statisticii pe 5 ani intocmita de unitatile de exploatare.


-Se precizeaza ca, pe baza probelor de tip, orice tip de descarcator in stare buna suporta minimum 20 de functionari la curent nominal de descarcare si tensiunea de stingere.

In conditii normale de functionare a retelei, numarul asteptat de functionari ale unui descarcator este de 0,5-2 functionari/an. In cazul comutatiilor frecvente in statie, este de asteptat cresterea corespunzatoare a numarului de functionari ale descarcatoarelor cu deteriorarea in scurt timp a acestora.

Fata de cele de mai sus, la interpretarea numarului admis de functionari anuale se va analiza frecventa comutatiilor in statie si se vor lua masurile       corespunzatoare (reducerea numarului de manevre, verificarea descarcatoarelor).

In cazul descarcatoarelor VA-100 cu eclator martor, exista un risc sporit de defectare datorat lipsei controlului direct al numarului de functionari. In functie de importanta statiei, se va decide acceptarea riscului sau inlocuirea eclatoarelor martor cu contoare tip CDRV de fabricatie ICEMENERG.



ANEXA 6

CARACTERISTICI DESCARCATOARE CU ZnO


Nr.

Tip

In

Uc

Un

Imp. de crt.

Tensiunea reziduala kV

Supratensiuni

crt.

descarcator




de lunga

unda 8/20 ms

unda 30/60 ms

temp. ad. kV






durata

2,5

5

10

20

250

500

1000

0,1

1

10





kA

kV

kV

I A /T ms

kA

kA

kA

kA

A

A

A

s

s

s



0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15



1

(D)MO 24

5

24

30

150/2000

74,1

78

85,8

95,2

62,4

64,4

67,3


31,5

30,2



2

POLIM-D 8 N

10

8

10

250/2000

24,7

26,1

28

31,8

21,5

22,7


11

10,6

10,2



3

POLIM-D 12 N

10

12

15

250/2000

37

39,1

42

47,7

32,2

33,2


16,5

15,9

15,3



4

POLIM-D 24 N

10

24

30

250/2000

74

78,2

84

95,4

64,3

66,4


33

31,8

30,6



5

HDA 09 R

10

9

11

500/2000


27,9

30

33,6


22,2


12,7

12

11,3



6

HDA 12 R

10

12

15

500/2000


37,2

40

44,8


29,6


17

16,1

15,1



7

HDA 24 N

10

24

30

500/2000


74,4

80

89,6


59,2


34

32

30,2



8

HDA-27 N

10

27

33

500/2000


83,7

90

101


66,6


38,2

36

34



9

VARISIL HL 30

5

24

30

150/2000


87






37

35,2

33,7



10

EXLIM R 096

10

77

96

550/2000


240

256

285


199

207

115

110

106



11

EXLIM R 108

10

78

108

550/2000


270

288

320


224

232

129

124

119



12

EXLIM Q 108

10

78

108

900/2000


246

260

286


211

216

131

125

119



13

EXLIM Q 192

10

154

192

900/2000


436

461

507


374

382

234

223

211



14

EXLIM Q 198

10

156

198

900/2000


450

476

523


386

394

242

230

218



15

EXLIM P 192

10

154

192

1350/2000


418

442

482



386

234

223

211



16

EXLIM P 198

10

156

198

1350/2000


431

456

497



386

242

230

218



17

EXLIM P-B330

10

264

330

1350/2000


718

759

829



642

403

383

363



18

EXLIM P-B336

10

267

336

1350/2000


731

773

844



654

410

390

370



19

EXLIM T 624

20

499

624

1900/2000


1315

1373

1500



1195


711

674



20

PEXLIM U 096

10

77

96

500/2000


243

260

295


204

213


112

106



21

PEXLIM R 096

10

77

96

550/2000


242

257

288


204

212


112

106



22

PEXLIM Q 096

10

77

96

900/2000


215

226

249


185

191


110

105



23

SB 96/10.2

10

77

96

500/2000


240

255

281

200

206

215

116

110

105



24

SB 198/10.3

10

158

198

1000/2000


451

475

518

380

392

404

242

228

214




Valorile corespund caracteristicii obtinute dupa energetizarea descarcatoarelor prin aplicarea unui impuls de curent 4/10 ms cu amplitudinea corespunzatoare tipului, la descarcatoarele de medie tensiune, sau a unui impuls de curent de lunga durata corespunzator in cazul descarcatoarelor de inalta tensiune.





Contact |- ia legatura cu noi -| contact
Adauga document |- pune-ti documente online -| adauga-document
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -| termeni
Copyright © |- 2024 - Toate drepturile rezervate -| copyright
