Elemente auxiliare la asamblari

Elemente auxiliare la asamblari

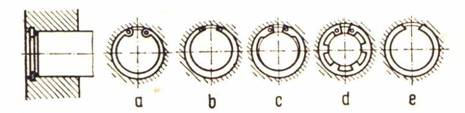

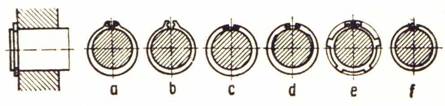

Elementele auxiliare sunt frecvent utilizate in constructia de masini pentru asigurarea pieselor la deplasari axiale. In figura 10.11 sunt prezentate cateva tipuri de inele de siguranta pentru alezaje, formele a si b fiind standardizate (STAS 5848/3-73), iar in figura 10.12 tipurile reprezentative de inele de siguranta pentru arbori, formele a, b si c fiind standardizate (STAS 5848/2-73).

Materialele din care se executa inelele de siguranta sunt redate in STAS 5848, in STAS 5848/2 si STAS 5848/3-73 fiind indicate si fortele axiale maxime care pot fi preluate de inelele respective.

APLICATII

Un stift cilindric cu diametrul d_s = 5 mm si l = 20 mm, fixeaza o manivela pe arborele respectiv. Se cunosc: d_arb = 20 mm; D_butuc = 40 mm; lungimea manivelei             L = 35 mm; materiale pana OLC 45; arbore OL37, butuc OL50. Sa se calculeze momentul de torsiune pe care il transmite asamblarea din conditia de rezistenta la forfecare a stiftului; momentul capabil, din conditia de rezistenta la strivire; forta F, corespunzatoare momentului minim calculat: Se va considera: MPa si MPa.

Rezolvare :

. Pe arborele unei transmisii mecanice este fixata o roata dintata conica cu un stift cilindric transversal. Roata dintata transmite puterea P = 3 kW la turatia n = 600 rot/min. Se cunosc: ; , material stift OLC 45 (MPa), MPa; . Sa se verifice asamblarea:

Rezolvare:

Se dimensioneaza arborele din conditia de rezistenta la torsiune:

mm

unde: N mm

Se adopta d = 24 mm.

Diametrul stiftului d_s = 6 mm; D = 48 mm.

Se verifica stiftul la forfecare si strivire:

forfecare

MPa < MPa.

strivire

 stift - manson

MPa < MPa.

stift - arbore

MPa < MPa.

3. Articulatia unei tije cu un mason este realizata cu ajutorul unui bolt cu cap, forma B, STAS 5776. Tija este solicitata de forta N. Se cunosc: lungimea de contact a tijei cu boltul a = 35 mm si lungimea de contact a boltului cu mansonul 2b = 30 mm, materialul boltului OLC 35, materialul tijei si al furcii OL 37, p_a = 13 MPa. Sa se dimensioneze boltul si sa se verifice.

Rezolvare:

Din conditia de rezistenta a peliculei de lubrifiant dintre bolt si tija, se dimensioneaza boltul, urmand ca dupa adoptarea din STAS a diametrului sa se verifice la forfecare, strivire bolt - manson si incovoiere.

mm. Din STAS 5776, d_b = 25 mm.

MPa < MPa

MPa <  MPa

MPa < MPa.
