Dimensionarea profilului camei

Dimensionarea profilului camei

Este un profil simplu executat din doua arce de cerc, construindu-se pe baza fazelor de distributie.

Durata deschiderii supapei:

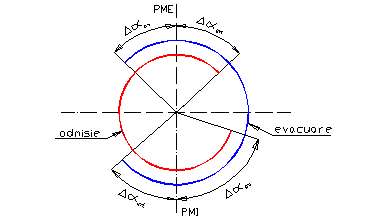

Figura 5.2.1. Profilul camei

La admisie

La evacuare

Referat: Ferastrau circular cu masa mobila Referat: Criterii pentru aprecierea rezistentei la foc

unde: d_a - este diametrul arborelui cu came

Inaltimea maxima de ridicare pe cama:

h_smax -este inaltimea maxima de ridicare a supapei

reprezinta raportul bratelor culbutorului.

Adopt: i = 1,4 si obtinem: h_cA = 6,78 mm si h_cE = 6 mm

Raza arcului de cerc lateral: ; r_1A = 94,92 mm ; r_1E = 84 mm.

Raza arcului la varful camei se adopta: r₂ = 2 m.

Arborele de distributie la motoarele in patru timpi, se roteste cu o viteza de rotatie n^* egala cu jumatate din turatia arborelui cotit, deoarece supapele trebuie sa se deschida o data pe ciclu.

  ;

Pentru preluarea jocului termic se procedeaza la evazarea camei pe portiunea opusa profilului pana la d₀. In consecinta la cald tachetul se sprijina pe cercul primitiv d₀, jocul fiind preluat de cama, la rece apare un joc suplimentar din cauza contractiei astfel incat jocul total este: .

Jocul termic variaza intre si este mai mare la supapa de evacuare. Jocul termic reprezinta o cauza de solicitare a pieselor si de aceea trebuie redus. Din cauza evazarii camei, apare necesitatea racordarii cercului de baza d₀ cu profilul camei.
