Asamblari prin lipire

Asamblari prin lipire

Lipirea este procedeul tehnologic de imbinare nedemontabila a doua sau mai multe piese metalice aflate in stare solida cu ajutorul unui material de adaos aflat in stare lichida .

Materialul de adaos poate fi un metal sau un material nemetalic , rezulta de aici urmatoatrea schema de clasificare a procedeelor de lipire :

cu material de adaos metallic ;

cu material de adaos nemetalic .

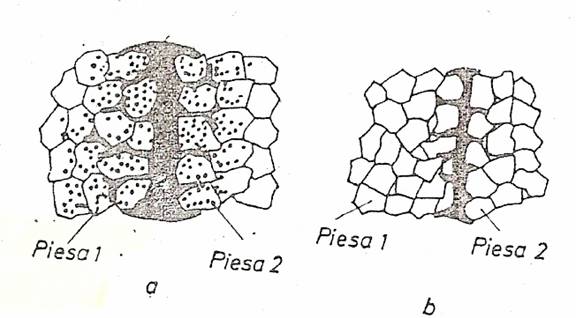

Lipirea cu material de adaos metalic se realizeaza prin difuziunea reciproca dintre metalul de baza si aliajul de lipit .

Intrucat la lipire numai metalul de adaos se afla in stare lichida , in timp ce metalul de baza ramane in stare solida , se intelege ca cele doua materiale trebuie sa aiba temperaturi de topire diferite si anume temperatura aliajului de lipit sa fie inferioara celei a metalului de baza .

In functie de temperatura de topire a aliajului de lipit se deosebesc doua procedee de lipire :

lipirea moale , cand temperatura de topire a metalului de adaos este sub 500 ° C ;

lipirea tare , cand temperatura de topire a metalului de adaos depaseste 500 ° C .

1. Scule , dispozitive , masini si utilaje folosite la lipire

Pentru executarea operatiei de lipire se utilizeaza :

ciocanul de lipit obijnuit , este compus dintr-o bucata de cupru sub forma de pana , cu masa de 150-1000 g fixata intr-o tija metalica prevazuta cu un maner de lemn ;

ciocanul de lipit electric , realizeaza incalzirea partii utile pana la temperature de 450-500 ° C, cu ajutorul unei rezistente electrice ;

tubul de lipit , se foloseste la lipirea pieselor mici cu aliaje tari ;

clestii de lipit , se utilizeaza la lipirea cu aliaje tari , folosindu-se pentru incalzire un curent electric de tensiune mica si de intensitate mare .

lampa de benzina si suflaiul cu gaze , se utilizeaza de asemenea la lipit ;

cuptoarele cu gaze , cuptoarele electrice si instalatiile cu curenti de inalta frecventa , se utilizeaza la incalzirea pieselor sau partial la incalzirea ciocanelor obijnuite de lipit .

2. Tehnologiile de realizare a lipirii

O importanta deosebita pentru lipire au operatiile de pregatire , care determina adesea calitatea imbinarii .

Se folosesc trei forme de imbinari lipite :

cu margini suprapuse ;

cap la cap ;

in pana .

Operatia de lipire cu aliaje moi cu ajutorul ciocanului de lipit este redata , in ordinea fazelor de lucru .

Operatia de lipire cu aliaje tari , se poate executa prin urmatoarele procedee :

lipirea cu gaze ;

lipirea prin cufundare ;

lipirea electrica ;

lipirea cu curenti de inalta frecventa ;

lipirea in cuptoare .
