Tipuri de retele

O retea poate fi intr-o singura cladire, sau un numar de calculatoare conectate impreuna acoperind o zona geografica intinsa. Pentru a clasifica sfera de intindere a unei retele, termeni diferiti au fost creati :

- Retea locala (LAN – Local Area Network)
- Retea intinsa (WAN – Wide Area Network)
- Retea metropolitana (MAN – Metropolitan Area Network)
- Retea de stocare zonala (SAN – Storage Area Network)
- Retea personala (PAN – Personal Area Network)
- Retea pentru campus (CAN – Campus Area Network)

LAN și WAN

Retelele locale(LAN) si cele intinse (WAN) au fost primele tipuri de retele ce au fost clasificate dupa suprafata acoperita si de asemenea se face referire cel mai des la acest tip de retele. In timp ce fiecare din aceste nume se refera la o suprafata, o suprafata exacta nu a fost stabilita cu exactitate.

Desi organizatia IEEE defineste o retea locala ca intindere pana la 4 km, nimeni nu ne va acuza daca o facem ceva mai mare. Retelele LAN sunt limitate la o anumita distanta, in timp ce retelele WAN sunt mai largi decat LAN. Cum se distinge o retea LAN de una WAN in termeni de suprafete nu se poate spune cu exactitate.

Retelele locale LAN sunt mici pana la medii ca marime. Acestea conecteaza in general dispozitive de retea, care nu se gasesc la mai mult de cativa km unul de altul.

Acestea includ retele ce au fost instalate in case, birouri, o intreaga cladire, un campus sau un grup de cladiri apropiate. In concluzie, daca poti sa te deplasezi pe jos sau sa conduci o masina cateva minute in interiorul acelei retele, atunci esti in preajma unei retele locale LAN.

Un alt mod de a caracteriza o retea LAN se refera la proprietarul ei. Tipic, reteaua este detinuta de o singura persoana sau organizatie si este administrata de o persoana sau un grup de persoane.

De exemplu, reteaua de acasa este o retea LAN, pentru ca este detinuta de tine si este condusa de tine.In acelasi fel, o companie mare cu mai multe cladiri intr-o anumita regiune, care are o retea condusa de un administrator sau de un departament IT, poate fi de asemenea o retea LAN. Daca privim retelele LAN in acest fel, putem observa ca cele mai multe retele sunt de fapt retele locale LAN.

Retelele WAN pot avea o intindere geografica mare si conecteaza impreuna diferite retele LAN utilizand solutii de viteza mare sau linii telefonice. O retea WAN poate conecta retele LAN aflate in orase diferite, in regiuni diferite sau chiar in tari diferite.

Prima retea WAN, numita ARPANET, a conectat retelele LAN de la cateva institutii din orase diferite. Peste timp, numarul calculatoarelor si al retelelor conectate a crescut pana a ajuns la ceea ce numim astazi Internet.Prin interconectarea retelelor LAN impreuna, ele au devenit parti ale unei retele WAN.

Cand privim retelele WAN, proprietatea nu este un factor definitiv. Retelele WAN sunt adesea mentinute si conduse de catre mai multe organizatii. Fiecare retea LAN care este parte a unei retele WAN, poate fi condusa de departamente individuale sau IT.

Acesti administratori mentin conexiunea cu celelalte retele LAN, sau inchiriaza parti de retea din afara pentru a executa acea functie. De exemplu, in cazul Internetului, poti sa mentii reteaua de acasa, dar inchiriezi un serviciu de internet(ISP) pentru a mentine conexiunea cu World Wide Web.

In acelasi fel, o companie cu birouri in diferite orase, poate inchiria de la compania de telefonie o linie telefonica, ce conecteaza retelele impreuna.

Un mod de a intelege efectiv cum o retea locala este in legatura cu o retea intinsa, este sa privim la modul cum sunt conectate si cum sunt trimise datele. Acest lucru poate fi diferit de la o organizatie la alta.

Astfel, exista cateva cai diferite de a prelua date de la o retea WAN pentru o retea LAN:

Modem – permite conectarea la alte calculatoare si dispozitive utilizand linii telefonice. In general, cand se mentioneaza un modem, se refera la un „modem prin dial-up”( in opozitie cu modemurile digitale mentionate mai jos). Acest tip de conexiune este lenta si permite conexiuni la maximum 56 kbps (56 000 de biti pe secunda pot fi trimisi sau receptionati)

Eseu: Imobilizarile corporale - definiții, concepte, principii și clasificari privind imobilizarile corporale Eseu: Concluzii si propuneri cu privire la interfata subsistemului cu utilizatorul

ISDN (Integrated Services Digital Network) – datele se transmit pe liniile telefonice, dar la viteze mai mari, pana la 128 kbps, dar in medie 64 kbps utilizand un modem sau ruter

DSL (Digital Subscriber Line) – trimite date pe liniile telefonice la viteze incepand de la 1,5 Mbps (1,5 milioane de biti pe secunda), utilizand un ruter sau un modem digital si linii telefonice configurate

Cablu – datele se transmit pe linii de cablu utilizand aceleasi linii utilizate de televiziunea prin cablu la viteze de pana la 1,5 Mbps

Satelit – datele se transmit spre un satelit la viteze de 400 kbps

T1 si T3 – conexiuni dedicate, care furnizeaza viteze extrem de mari. T1 are viteze de 1,544 Mbps, in timp ce T3 are viteze de 3 Mbps pana la 44,736 Mbps

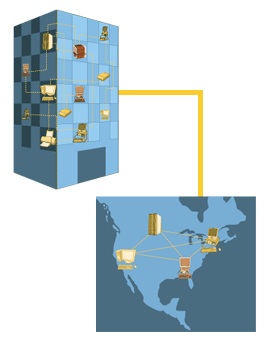

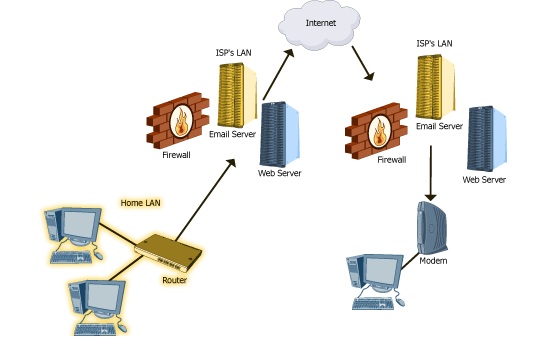

Pentru a ilustra relatia ce exista intre retelele LAN si WAN, sa privim o situatie destul de familiara: trimiterea unui email la o alta persoana. Utilizand programul de email de pe calculatorul tau, vei realiza click pe butonul Send si datele (emailul tau) vor fi trimise spre dispozitivul responsabil de trimiterea lui pe Internet.

Astfel incepe un proces, care va transfera email-ul printr-un numar de dispozitive si posibil cateva retele LAN si WAN. Daca ai un cont de „dial-up” la Internet, dispozitivul poate fi un modem standard. Daca ai o retea LAN acasa, email-ul poate fi trimis prin intermediul unei placi de retea.

Cand o retea este creata, doua sau mai multe calculatoare sunt conectate impreuna. Intr-o retea LAN, aceste calculatoare sunt in aceeasi zona, sau in aceeasi camera. Fiecare calculator are instalata o placa de retea, care transmite si receptioneaza date printr-un cablu sau utilizand tehnologii wireless.

Cand datele sunt trimise prin placa de retea, sunt impartite in parti mai mici, numite pachete, care pot fi trimise mai eficient pe retea. Daca veti utiliza tehnologia DSL, aceste pachete vor fi transmise de la reteaua ta de acasa spre un ruter (sau alt dispozitiv terminal), care este utilizat pentru a se realiza conexiunea cu un furnizor de internet ISP.

Cateva din aceste dispozitive vin cu functii de distribuitor(hub) sau comutator(switch). Astfel se permite conectarea mai multor dispozitive la un LAN impreuna. Daca conexiunea se face cu ajutorul unui cablu, un capat al cablului se introduce in placa de retea, iar celalalt se introduce in ruter.

Datele sunt trimise prin cablu cu informatii despre destinatie, iar ruterul determina daca aceste informatii sunt pentru un calculator din reteaua LAN, sau trebuie sa fie trimise spre furnizorul de servicii de Internet(ISP), care furnizeaza DSL pentru tine.

Dar cand trimiti un email spre cineva, care nu este in reteaua ta locala, ruterul va utiliza conexiunea DSL pentru a trimite email-ul tau de la reteaua ta LAN catre reteaua LAN a furnizorului de Internet (ISP). Astfel, mesajul email a trecut cu mult peste granita retelei tale locale LAN si a ajuns intr-o retea WAN.

Cand ISP-ul primeste email-ul tau, de asemenea se uita sa vada care este destinatia datelor. Fiindca furnizorul de Internet este de asemenea intr-o retea LAN, cauta sa vada daca nu cumva email-ul este adresat unei persoane care foloseste tot serviciul lor de email, deci un calculator din reteaua lor.

De moment ce trimiti email-ul la cineva care are alt furnizor de Internet (ISP), va trimite email-ul pe Internet, care este o retea uriasa WAN. Serverul furnizorului ISP corespunzator adresei de destinatie va receptiona email-ul.

Cand furnizorul de servicii pentru Internet receptioneaza datele, va stoca email-ul trimis de tine pe serverul sau de email. Daca prietenul caruia ii trimiti email-ul se va conecta la serverul furnizorului sau de Internet(ISP) si va dori sa-si citeasca mesajle, va observa si noul mesaj primit de la tine!

Datele vor fi iarasi impartite in pachete si trimise pe linia telefonica pentru ca prietenul tau sa primeasca datele corecte. Pachetele vor fi re-asamblate si afisate in programul de email al sau.

Dupa cum poti observa din acest exemplu, exista multe tipuri de retele LAN si WAN prin care pot trece datele. O retea LAN poate fi compusa dintr-un numar de calculatoare care sunt conectate impreuna, pe cand o retea WAN poate fi larga cat Internet-ul, sau mica cat doua retele LAN: a ta si a furnizorului tau de Internet(ISP), interconectate prin rutere.

In fiecare caz, reteaua LAN este constituita din calculatoare care fac parte din aceeasi retea si reteaua WAN consta din mai multe retele LAN dispersate geografic si interconectate.

Retelele WAN ( Wide Area Network – retele de mare intindere ) sunt acelea care in genere interconecteaza retele LAN aflate la mare distanta geografica .Retelele WAN opereaza la nivelul straturilor 1 si 2 ale modelului OSI si au urmatoarele caracteristici :


•   Opereaza pe distante mult mai mari decat LANurile de aceea cel mai adesea folosesc serviciile oferite de un ISP ( internet service provider – furnizor de servicii internet).Aceste servicii fie ca sunt cumparate fie inchiriate .
•   Folosesc legaturile seriale in general acestea ofera o largime de banda mult mai mica decat cea oferita de retelele LAN , costul acestei bande fiind de asemenea mult mai mare in cazul retelelor de mare intindere.
•   Retelele de mare intindere folosesc o gama de echipamente special adaptate pentru cerintele acestora : routere ( interfetele seriale ) , switchuri WAN , modemuri , comm servere.

Routerele sunt aceleasi folosite si in conexiunile LAN cu deosebirea ca in acest caz sunt folosite interfetele seriale care de obicei se conecteaza la un modem care transforma ( moduleazademoduleaza ) tipul de semnal ( electric/cablu de cupru sau optic/fibra optica ) pe care il transporta furnizorul de servicii internet . Comm serverul este un echipament care este in parte router si in parte modem aflat in mare majoritate a cazurilor in dotarea providerului de internet , din aceasta cauza nu vom insista asupra sa.
Switchul WAN este diferite ca si functie de cel LAN si este aflat de asemenea in dotarea furnizorului de servicii internet .In principiu asigura transferul informatiei in interriorul retelei providerului dar are functii mult mai complexe .

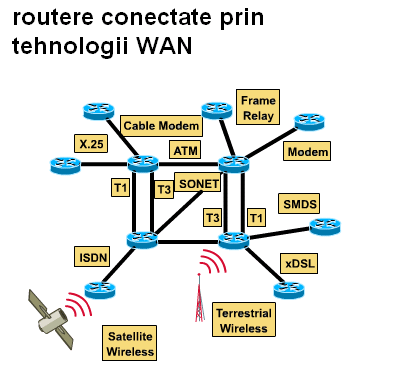

Urmatoarele imagini schematizeaza operatiunile care se desfasoara in retelele WAN si tipurile de echipamente folosite.

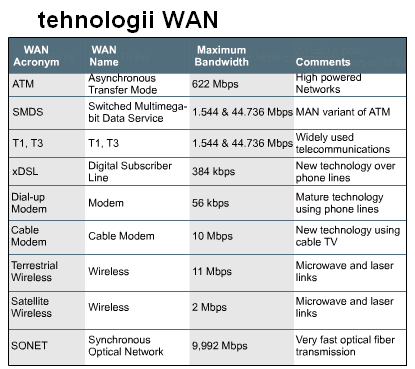

Exista o multitudine de tehnologii WAN care difera prin largimea benzii pe care o distribuie , mediul folosit la propagarea datelor , pretul sau , gradul de incredere in serviciul folosit .Vom prezenta doar cateva mai cunoscute pentru noi romanii.

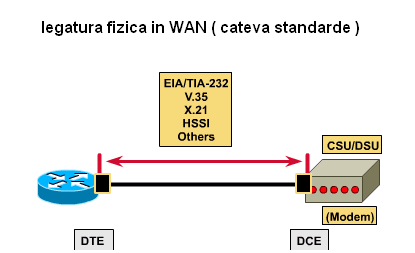

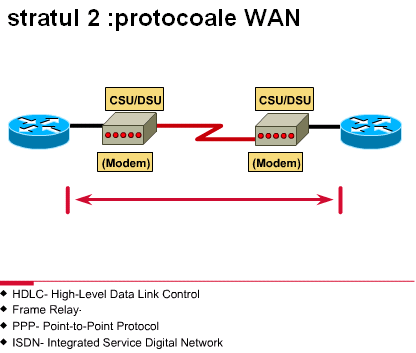

Urmatorele imagini indica cateva dintre protocoalele si standardele folosite in retelele WAN.Am incercat sa precizez si tipurile de echipamente folosite in realizarea proiectului de VPN ulterio intentia fiind sa nu mai revin cu explicatii teoretice ci doar cu specificatiile proiectului in sine .


Noi vom folosi routere Cisco din seria 2500 si modemuri Breeze wireless iar intre ele un cablu V.35 .

In ceea ce priveste protocoalele folosite intre routere m-am oprit asupra PPP pentru ca este pe deplin standardizat si in plus ofera posibilitati forte bune de autentificare ( folosind CHAPul ).
