Stocarea si manipularea datelor (2)

STOCAREA SI MANIPULAREA DATELOR (2)

Sistemul hexazecimal

Arhitectura unui sistem de calcul se dezvolta pe doua directii:

- modul de reprezentare si stocare al informatiei in calculator

* uzuale

* stocarea bitilor

* memoria principala

* adunarea in binar

- modul in care calculatorul prelucreaza datele

* UCP

* comunicatia intre calculator si componente (BUS)

* registrii

Sirul de biti cu lungime de 8 se numeste octet. Byte-ul este un vector binar cu 8 componente. Memoria principala permite stocarea bitilor. Circuitele de stocare din memoria principala sunt organizate in celule dimensiunea uneia fiind de 8 biti. Dimensiunea memoriei principale este masurata in multiplii astfel 1.048.596 celule = 2²⁰ = 1MB

Pentru identificarea unei celulede memorie fiecaruia ii este atribuit un numar unic denumit adresa. Circuitele logice pot prelua datele dintr-o celula identificata pe baza adresei, operatie care se numeste citire, sau pot inregistra informatiile intr-o celula solicitind ca un sir de biti sa fie plasat in acea celula.

Organizarea unei celule de memorie:

0 0 1 0 1 1 1 1 primul 0 se numeste marginea superioara si este cel mai important iar ultimul 1 se numeste margine inferioara. Microprocesorul este unitatea centrala de prelucrare a datelor si este formata din doua parti:

1) unitatea aritmetico-logica care contine circuitele care realizeaza manipularea datelor

2) unitatea de comanda care contine circuitele utilizate pentru coordonarea activitatilor din calculator.

Registrii

Sunt celule care permit stocarea temporara a informatiilor din unitatea de prelucrare a datelor. Pot fi de uz general ( la stocarea temporara a datelor care sunt manipulate de unitatea centrala de prelucrare) si special. Registrii sunt folositi pentru stocarea datelor imediat necesare, memoria principala pentru date folosite pe termen mediu iar sistemele de stocare gen HDD pentru perioade lungi.

Transferul cuvintelor binare intre unitatea CPU si memoria principala se face utilizind magistrala (BUS). Magistrala poate sa extraga, sa citeasca date din memoria principala , sa furnizeze adresa celulei dorite, sa scrie date in memorie indicind adresa celulei de memorie.

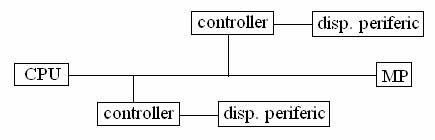

Comunicatia intre calculator si periferice.

- intre unitatea centrala si periferice este controlata de controller.

- fiecare controller gestioneaza comunicatia cu un dispozitiv periferic

- la PC-uri un controller corespunde fizic unei placi cu circuite electrice si este livrat cu dispozitivul periferic

- fiecare placa este legata la placa de baza si este conectata fie direct la dispozitivul periferic fie la un conector

- controller-ul transforma datele la forme compatibile cu caracteristicile calculatorului

- controller-ele sunt mici calculatoare cu circuite proprii de memorie

Comunicatia intre diferitele parti ale unui sistem de calcul se efectueaza paralel sau serial. Acest tip de comunicatie se refera la modul de transfer al numarului de biti. In cazul paralel toti bitii sunt transferati simultan cu viteza mare dar necesita o linie de comunicatie complicata datorita utilizarii unui numar mare de cabluri electrice. Comunicatia seriala se realizeaza bit cu bit a sirului. Aceasta este mai lenta dar poate fi realizata pe linie mai simpla deoarece bitii sunt transferati continuu pe aceeasi linie unul dupa altul.
