Componentele de baza ale mediului integrat de dezvoltare Visual Basic

Componentele de baza ale mediului integrat de dezvoltare Visual Basic

Lansarea in executie a VB 6.0 din mediul Windows se executa astfel:

a) Se apasa butonul Start de pe bara de task-uri;

b) Se parcurge succesiunea Programs (All Programs in sistemul de operare Windows XP) - Microsoft Visual Studio 6.0 - Microsoft Visual Basic 6.0;

c) La aparitia ferestrei de creare a unui nou proiect - New Project, se apasa butonul Open.

Dupa aceste actiuni, apar simultan fereastra principala a mediului integrat de dezvoltare VB (1), cutia cu instrumente Toolbox (2), fereastra de proiectare a formularului Form Design (3), fereastra de editare a codului Code Editor (4), fereastra Project Explorer (5), fereastra de stabilire a proprietatilor Properties (6), fereastra Form Layout (7), fereastra Immediate (8), fereastra Locals (9), fereastra Watch (10), utilitarul Object Browser (11), asa cum sunt prezentate in fig.2. Ferestrele care nu apar la pornirea VB si sunt necesare pentru lucru, pot fi activate prin urmatoarea succesiune de comenzi: bara cu meniuri - View - pozitionare pe denumirea ferestrei - click.

Fereastra principala a mediului integrat de dezvoltare VB are patru componente: bara de meniuri (1), bara cu instrumente (2) si doua zone care afiseaza pozitia (3) si dimensiunea (4) obiectului ce a fost selectat (obiectul curent). Butoanele de pe bara cu instrumente (Toolbar) dubleaza cele mai utilizate comenzi din bara de meniuri. Meniurile contextuale cuprind comenzi rapide pentru actiunile efectuate in mod frecvent. Pentru deschiderea unui meniu contextual se pozitioneaza varful mouse-ului pe obiectul care trebuie folosit, se apasa butonul din dreapta mouse-ului, se selecteaza comanda dorita concomitent cu click executat cu butonul din stanga mouse-ului.

Cutia cu instrumente, Toolbox, (fereastra 2 din fig.3.1), asigura instrumentele predefinite folosite in timpul proiectarii formularului pentru a introduce controale pe acesta. Utilizatorul poate crea propriile controale, imagini sau grafica prin selectia optiunii AddTab din meniul contextual.

Fereastra de proiectare a formularului, Form Design (fereastra 3 din fig.3.1), este fereastra pentru realizarea interfetei dintre utilizator si secventele de program.

Fereastra de editare a codului, Code Editor (fereastra 4 din fig.3.1), este folosita ca editor de texte pentru a introduce codul aplicatiei informatice. Fiecare formular sau modul de cod din cadrul aplicatiei informatice dispune de propria fereastra de editare a codului.

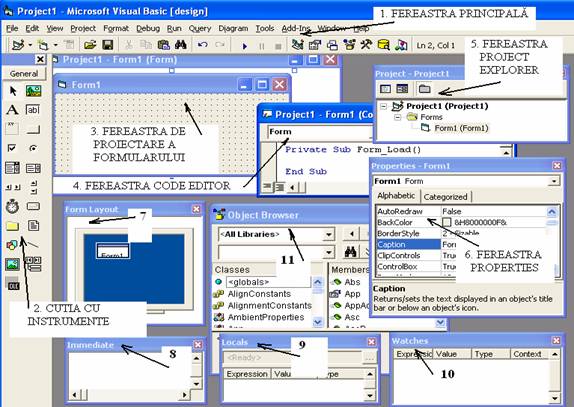

Fig.3.1. Componentele de baza ale IDE Visual Basic

Fereastra Project Explorer (fereastra 5 din fig.3.1), serveste numai la proiectarea aplicatiei pentru afisarea colectiei de fisiere ce contin formularele si modulele din cadrul proiectului aflat in lucru (curent). Unele fisiere sunt incarcate in mod automat de catre sistem, iar alte fisiere sunt realizate de catre utilizator (programator). Fisierele care se gasesc in fereastra (proiect) se pot grupa pe categorii cu ajutorul butonului Toggle Folders. Butonul View Object serveste pentru vizualizarea obiectului selectat (current), iar butonul View Code este folosit pentru vizualizarea codului.

Fereastra de stabilire a proprietatilor, Properties (fereastra 6 din fig.3.1), asigura afisarea valorilor proprietatilor pentru formularul sau controlul selectat. O proprietate reprezinta o caracteristica a unui obiect (titlu, dimensiuni, pozitie, culoare etc.).

Fereastra Form Layout (fereastra 7 din fig.3.1), este folosita pentru vizualizarea aspectului formularului.

Fereastra Immediate (fereastra 8 din fig.3.1), este o fereastra suplimentara utilizata in procesul de depanare a aplicatiilor informatice rulate din interiorul mediului IDE. Mediul VB 6.0 permite functionarea in trei moduri de lucru: proiectare (design mode), rulare normala (run mode) si executie cu intrerupere (break mode). Executia cu intrerupere (pas cu pas) se utilizeaza la depanarea aplicatiei pe baza punctelor de intrerupere (breakpoints) stabilite in prealabil. Fereastra Immediate permite introducerea de secvente de cod care se executa imediat sau afisarea valorilor unor expresii.

Fereastra Locals (fereastra 9 din fig.3.1) este destinata, la depanarea programelor VB, pentru afisarea valorilor unor expresii din program.

Fereastra Watch (fereastra 10 din fig.3.1) este, de asemenea, o fereastra suplimentara utilizata in procesul de depanare a programelor VB, pentru gestiunea variabilelor si expresiilor watch, adica a valorilor unor variabile si expresii din program existente in momentul actiunii (curente). Utilizarea ferestrei Watch este posibila prin intermediul meniului contextual.

Utilitarul Object Browser (fereastra 11 din fig.3.1) realizeaza afisarea obiectelor disponibile in IDE ce pot fi utilizate de proiect. Utilitarul serveste, de asemenea, pentru a examina obiecte din VB si din alte aplicatii, pentru a constata ce metode si proprietati sunt disponibile in cazul acestor obiecte si pentru a prelua coduri de program in propria aplicatie informatica.

Editorul de meniu (Menu Editor) permite proiectarea meniurilor asociate formularelor. Pentru afisarea ferestrei corespunzatoare, se apasa butonul cu acelasi nume de pe bara cu instrumente sau prin optiunea Menu Editor din meniul Tools. Fiecare meniu are nume, proprietati si mod de accesare asociat.
