MAGISTRALA SERIALA UNIVERSALA

A fost conceputa pentru a rezolva problemele de viteza scazuta, sistem complicat de cablare si numar limitat de porturi ale celorlalte interfete seriale. USB combina o rata de semnalizare de 12 MB cu un sistem simplu de cablare si un numar aproape nelimitat de conexiuni. pentru dispozitivele de mica viteza, rata de semnalizare este de 1.5 MB. A aparut in 1996.

USB utilizezaza un control software in locul unui sistem complicat de cablare.

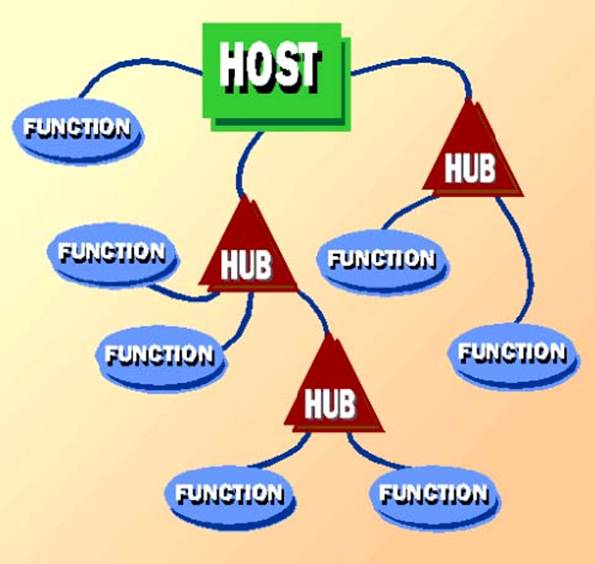

Dispozitivele seriale sunt impartite de USB in distribuitoare si functii. Distribuitoarele au prize in care pot fi cuplate functiile, iar functiile USB sunt dispozitive ce efectueaza o operatie. se pot conecta tastaturi, mouse-uri, modemuri, imprimante, plottere, scannere sau alte echipamente periferice.

USB este o magistrala ce permite conectarea la PC a echipamentelor periferice prin utilizarea in comun a acelorlasi semnale. Informatia circula sub forma de pachete si toate functiile sunt pregatite pentru a receptiona pachetele cu adresa corespunzatoare.

Forma fizica este de port, adica o priza, fiecare distribuitor fiind conectat la un port.

Circuitul din Pc ce controleaza distribuitorul se numeste controller de magistrala. Un sistem USB are unul singur.

Elementele hardware nu impun limite asupra numarului de dispozitive, acestea fiind restr￳e la 127 datorita protocolului utilizat si a numarului de adrese, acestea fiind codificate utilizand 7 biti. adresa 128 este rezervata.

Lungimea maxima a cablului USB este 5 m, trecand prin mai multe distribuitoare semnalul se regenereaza.

La bootare, controllerul USB identifica toate dispozitivele cuplate, construind

o harta pe care sunt localizate adrese speciale. Cablarea USB este simpla, neexistand incrucisari. Orice dispozitiv cu USB are un program special, iar functiile au drivere proprii.

USB utilizeaza 4 modele diferite de conectori; doua prize montate pe carcasa si 2 fise la capetele cablurilor. prizele si fisele sunt de tip A, pentru distribuitoare si de tip B pentru functii.

Cablul utilizat este cu 4 fire:

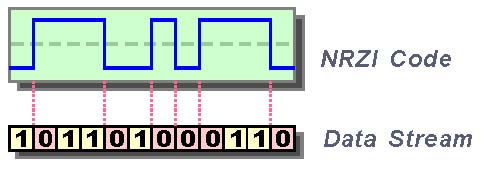

Pentru a asigura integritatea semnalului, USB utilizeaza codul NRZI si impanarea cu biti.

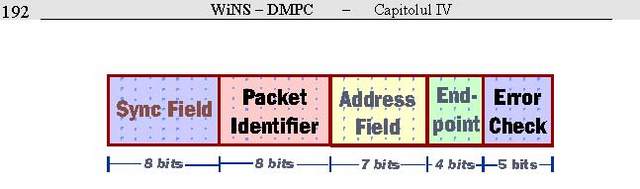

Informatiile sunt transferate sub forma pachetelor de date, care incep cu un cimp de sincronizare de un octet, urmat de un identificator de pachet.

PORTUL IEEE-1394

Conceput pentru a fi portul serial al viitorului, bazat pe modelul SCSI. O singura conexiune va lega pana la 16 dispozitive.

Standardul prevede un conector cu 6 fire foarte ieftin. P1394 nu este realizat din cuircuite UART ci este un sistem complex de comunicatii cu un protocol de transfer propriu.

Pentru cablare se utilizeaza firele de cupru, cabluri cu sase fire, datele circuland prin doua perechi de fire torsadate si ecranate, iar celellate doua fire alimenteaza cu energie echipamentele periferice.

Se pot utiliza maxim 32 segmente de cablu de 4.5 m lungime.
