Tehnici de comutatie si de transmisiuni

Fisa de documentare 2.3.

Acest material vizeaza competenta: Descrie tehnicile de comutatie si de transmisiuni

Comutator spatial (S)

Definitie

Comutatorul S asigura comutatia intre intrari si iesiri numai in cadrul aceluiasi interval de timp (IT).

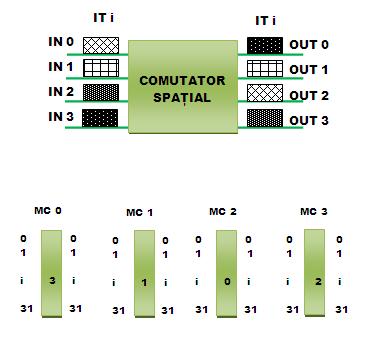

Fig. 1. Definirea comutatorului spatial S

Nu necesita memorarea informatiei.

Corespondenta intre numarul liniei de intrare si numarul liniei de iesire este realizata cu ajutorul unei memorii de comanda MC. Cel mai utilizat comutator S - cel cu comanda la iesire (fig. 2).

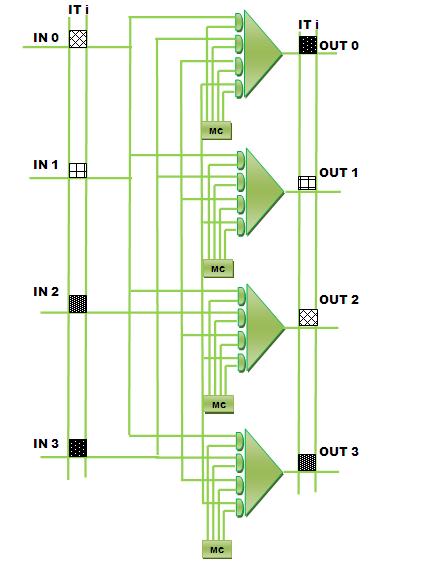

Fig. 2. Comutatorul spatial

Fiecare multiplexor digital are asociata o iesire si o memorie de comanda MC. In memoriile de comanda MC - k se inregistreaza numarul intrarii care se va conecta la iesirea k.

Exemplu:

Comanda de conexiune inregistrata pentru iesirea 0 in MC0 este MC0[i] = 3 ceea ce inseamna ca pe durata intervalului i iesirea 0 este conectata la intrarea 3.

Presupunand ca se foloseste multiplexul primar de 32 de cai (32 IT), fiecare memorie de comanda trebuie sa inregistreze 32 de cuvinte corespunzatoare celor 32 IT. Numarul de biti al unui cuvant din MC depinde de numarul de intrari ale comutatorului spatial S.

Comutatoarele S se realizeaza cu ajutorul multiplexoarelor care sunt controlate de memoriile de comanda asociate.

Observatie - pentru a permite comutarea oricarei intrari la oricare iesire, fiecare linie de intrare se multiplica pe toate multiplexoarele liniilor de iesire.
