RETELE DE COMUNICATII CLASA XII TTC

LUCRARE DE LABORATOR

REALIZAREA UNEI LEGATURI DE COMUNICATIE INTRE DOUA TERMINALE TELEFONICE

OBIECTIVE

Montarea/demontarea unui terminal telefonic/fax electronic

Masurarea/verificarea circuitelor si parametrilor specifici unui terminal telefonic/fax

Verificarea functionalitatii unui terminal telefonic/fax

Lucrari specifice de localizare a deranjamentelor

APARATURA NECESARA

modulul B4622B Electron

terminale telefonice

terminal fax

osciloscop cu doua intrari x

2 multimetre

1. Aparat telefonic BC cu disc de apel

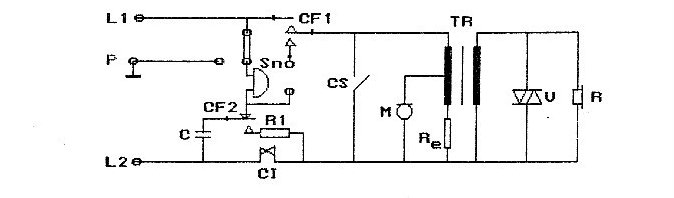

Figura 1. Aparat telefonic BC cu disc de apel

Aparatul telefonic BC (baterie centrala), este alimentat prin linie de la centrala telefonica. Apelul de la centrala este receptionat de sonerie, conectata in linie prin contactul de furca CF1. Condensatorul C conectat in serie cu soneria, are rolul de a asigura intreruperea buclei de curent continuu spre centrala in starea de repaos a aparatului telefonic.

Cu microreceptorul ridicat contactele furcii comuta si astfel se realizeaza:

alimentarea in curent continuu a microfonului cu carbune;

conectarea dispozitivului de convorbire la linia telefonica;

deconectarea dispozitivului de apel de la linia telefonica.

Dispozitivul de convorbire este cu efect antilocal, obtinut prin utilizarea transformatorului diferential si al rezistentei de echilibrare.Varistorul V are rolul de a limita tensiunea pe receptor, asigurand o protectie la supracurenti si supratensiuni accidentale in linie.

Apelul spre centrala se realizeaza prin simpla ridicare a microreceptorului care conduce la inchiderea buclei de curent continuu spre centrala.

Transmiterea cifrelor la centrala automata se realizeaza cu ajutorul discului prevazut cu contactele de impulsuri CI si cu suntare CS.Circuitul R1C asigura protectia la scantei a contactului de impulsuri CI.

2. Aparat telefonic electronic

Lucrare: Studiu privind politica de produs a s.c. european drinks s.a. Document online: Gama de produse

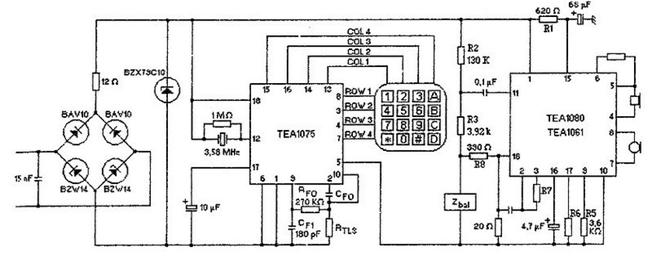

Schema de aparat telefonic electronic

3. Faxul

Derivat din cuvantul 'fascimil', termenul de fax se refera la tehnologia transmiterii datelor prin intermediul unei linii telefonice.

Functionarea faxului

Transmiterea unui mesaj de tip fax este mult mai complex decat ar parea la prima vedere. In primul rand,aparatul de la care se face transmiterea trebuie sa primeasca o confirmare ca la apelul sau raspunde un aparat de acelasi tip, capabil sa receptioneze un fax si nu un modem, un robot telefonic sau o fiinta umana. In momentul in care s-a primit aceasta confirmare si s-a stabilit ca doua aparate fax au legatura,urmeaza un schimb de informatii cu privire la parametrii tehnici ai fiecaruia dintre ele. Dupa aceea, cele doua aparate incearca sa ajunga la un punct de vedere comun in privinta transmisiei si receptiei, cautand sa realizeze un compromis acceptabil,daca exista diferente intre parametrii tehnici. Urmatorul pas este evoluarea conexiunii telefonice pentru stabilirea ratei optime de transfer a datelor.In sfarsit,mesajul poate fi transmis. Cu toate acestea,este posibil ca pe retea sa apara zgomote neasteptate sau alte distorsiuni care pot avea ca efect denaturarea mesajului transmis. De aceea, aparatul care primeste faxul, controleaza receptia corecta a informatiei si trimite aparatului care a transmis faxul,un mesaj de instiintare prin care sa indice daca aceasta a fost primita corect sau daca exista un numar inacceptabil de erori.

Protocolul pentru transmiterea si receptia unui fax, a fost definit de Uniunea Internationala a Telecomunicatiilor (ITU), prin Recomandarea T.30.

Secventa decurge dupa cum urmeaza:

1. Imaginea care trebuie transmisa este scanata folosind coduri binare,obtinute cu elemente binare '1' si '0',prin care se indica numarul de puncte negre sau albe succesive. O codificare de acest fel conduce la o reducere substantiala a cantitatii de informatii care trebuie transmisa la distanta.

2. Controlul comunicatiei intre faxul apelantului si faxul apelatului este conform protocolului T.30 si include urmatoarele faze:

stabilirea comunicatiei;

negocierea parametrilor de transmisie ale aparatelor fax;

transmiterea datelor si controlul receptiei corecte a informatiei;

eliberarea comunicatiei.

Datele pot fi transmise in retea printr-un modem, daca faxul este analogic. Pentru un fax digital transmisia este realizata printr-un canal temporal digital de 64 kbps, al liniei digitale.

La receptie,datele primite sunt extrase din secventele de mesaj T.30,apoi decompresate si tiparite sau memorate.

Asadar,secventa de operatiuni corespunzatoare unei transmisii fara erori,arata in felul urmator:

aparatul apelant formeaza numarul si asteapta un raspuns;

aparatul apelat detecteaza apelul si raspunde;

aparatul apelat se prezinta ca fiind de tip fax si isi detaileaza capacitatile;

aparatul apelant raspunde cu un mesaj in care specifica parametrii de transmisie,rata de transfer,rezolutia imaginii, dimensiunile ei,metoda de compresie utilizata,etc;

aparatul apelant trimite o mostra de date pentru a testa conexiunea telefonica;

aparatul apelat analizeaza mostra primita si accepta parametrii propusi sau solicita ca acestia sa fie la un nivel mai scazut;

aparatul apelant trimite datele;

aparatul apelat trimite o instiintare privind receptionarea corecta a datelor;

convorbirea se incheie.

Sa mai precizam un aspect pur tehnic, anume ca aparatul apelant, trimite de obicei un ton cu o frecventa de 1100 Hz catre cel apelat; in momentul in care-l receptioneaza raspunde cu un ton in frecventa de 2100 Hz pentru a indica faptul ca poate receptiona mesaje fax. Unele aparate insa, folosesc frecventa de raspuns de 1850 Hz. In cadrul mesajului transmis de la un fax analogic, cifrele binare de '1' se transmit prin semnal cu frecventa de 1650 Hz , iar cele cu '0'se transmit prin semnal de 1850 Hz.

Desfasurarea lucrarii

1. Terminalul telefonic BC

1. Demontati terminalul telefonic
2. Identificati elementele de circuit
3. Realizati o legatura telefonica intre doua terminale utilizand centrala telefonica
4. Masurati tensiunile de linie
5. Masurati curentii de linie
6. Identificati semnalele de linie.
7. Identificati posibilele deranjamente.

2. Terminalul telefonic electronic

1. Demontati terminalul telefonic
2. Identificati elementele de circuit
3. Realizati o legatura telefonica intre doua terminale utilizand centrala telefonica
4. Masurati tensiunile de linie
5. Masurati curentii de linie
6. Identificati semnalele de linie.
7. Identificati posibilele deranjamente.

3. Terminalul FAX

1. Identificati elementele de circuit
2. Realizati o legatura FAX intre doua terminale
3. Identificati semnalele de linie.
4. Programati terminalul
5. Identificati posibilele deranjamente.
