PRINCIPIUL DE FUNCTIONARE A TIRISTULUI

Un tiristor este un fel de dioda. Diferenta fata de dioda este ca are un altfel de terminal numit GATE (poarta). In mod normal, curentul trece intr-o dioda intr-un singur sens (o directie inainte). Curentul trece printr-o dioda de la plus la minus.

In cazul unui tiristor curentul nu are aceasi directie. Daca curentul declansat trece printr-o poarta (gate), atunci curentul va incepea sa treaca prin tiristor. Odata ce curentul va incepea sa treaca prin tiristor, chiar daca curentul declansat al portii se va pierde, curentul continua sa treaca prin tiristor. Acest current va continua sa treaca prin tiristor pana cand tensiunea aplicata tiristorului va fi indepartata. Daca curentul se opreste, o functie a portii va incepe sa lucreze din nou. Prin urmare, chiar daca tensiunea este aplicata intre anod si catod, curentul nu va trece prin tiristor.

SCR este prescurtarea de la Silicon Controlled Rectifier.

Exista doua tipuri de semiconductoare, semiconductoare de tip P si semiconductoare de tip N. tipul P este un semiconductor cu electroni insuficienti iar tipul N este un semiconductor cu electroni. Portiunea fara un electron se numeste gaura (gol) cu semiconductor de tip P si are sarcina electrica plus. Acest gol nu este o materie (substanta). Un gol este servit ca o substanta cu o sarcina electrica plus.

Daca aceste doua tipuri de semiconductoare se combina, ia nastere un nou semiconductor cu numeroase caracteristici.

Referat: Sterii - clasificare. nomenclatura. izomerie Referat: Fenolii - clasificare, nomenclatura, izomerie, metode de preparare

O dioda este construita dintr-o structura de doua straturi una de tip P si cealalta de tip N. acest tip are caracteristica de a lasa curentul sa treaca intr-un singur sens.

Un transistor este alcatuit dintr-o structura de trei straturi P si N. avem astfel tipul PNP sau NPN. Caracteristica acestui dispozitiv este de a amplifica curentul.

In cazul tiristorului, are structura alcatuita pe patru straturi PNPN. Acest dispozitiv are aproximativ acealeasi caracteristici ca si o dioda fundamentala (obisnuita). Oricum, momentul in care curentul incepe sa treaca prin tiristor este controlabil de poarta.

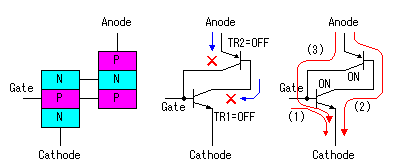

Voi explica operatia unui tiristor cu tranzistoare. Presupunem ca doua tranzistoare (TR1, TR2) impart doua straturi ale centrului tiristorului.

Cand curentul nu trece prin poarta, TR1 va fi in starea OFF si curentul nu va trece prin colectorul lui TR1. de aceea, curentul nu va tece prin baza lui TR2, si TR2 este in starea OFF. Chiar daca tensiunea este aplicata peste anodul tiristorului in aceasta stare, curentul nu va trece prin tiristor.

Apoi, daca curentul trece printr-o poarta, curentul (1)  trece prin baza lui TR1, si TR1 va fi in starea ON. In acest mod, curentul de baza (2) al lui TR2 trece prin colectorul lui TR1. daca curentul de baza trece prin TR2, TR2 va fi in starea ON si curentul (3) va trece prin baza lui TR1 prin colectorul lui TR2. pentru ca curentul trece din baza lui TR1 in baza lui TR2, chiar daca curentul unei porti este pierdut, curentul continua sa treaca prin tiristor.

CE ESTE UN TIRISTOR BIDIRECTIONAL (TRIAC)

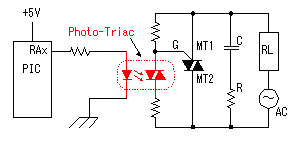

Tiristorul bidirectional poate fi legat de doua SCR conectate in parallel in directii opuse. Perioada de timp in care curentul alternative incepe sa curga este controlabil de acest dispozitiv. Doua tiristoare independente nu se pot combina (nu se pot folosi) in dispozitivul actual. Semiconductorii de tip P si N sunt pusi impreuna ca in fig de mai sus. Pentru ca doresc sa controlez un current alternative prin acest echipament construit de mine, voi folosi tiristorul bidirectional. Un tiristor bidirectional este numit TRIAC.

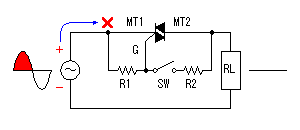

Intr-un tiristor bidirectional, curentul incepe sa curga din momentul in care este dat un semnal de puls portii. Acestea fiind spuse, cantitatea de current care curge este schimbabila prin schimbarea pozitiei pulsului dat portii.
