Racirea lichidelor este posibila si prin vaporizarea agentului frigorific in exteriorul tevilor. In acest caz, apa sau lichidul racit, curge prin interiorul tevilor, dispuse intr-un fascicul, montat intr-o manta.

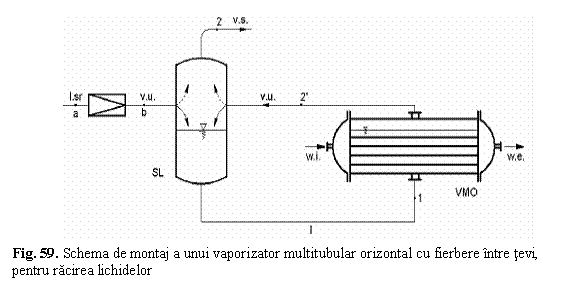

In figura 59 este reprezentata schema de montaj in circuitul frigorific a unui vaporizator multitubular orizontal VMO, avand constructia descrisa anterior.

Separatorul de lichid are acelasi rol, ca si in cazul schemei de alimentare a vaporizatorului imersat in bazinul de racire a lichidelor, prezentat in paragraful anterior. Vaporizatorul prezentat in aceasta schema, produce vapori umezi de agent frigorific, in sensul ca pe conducta de iesire din vaporizator pot exista picaturi de lichid, care sunt antrenate de vaporii rezultati in urma fierberii, mai ales in cazul in care aceasta este intensa.

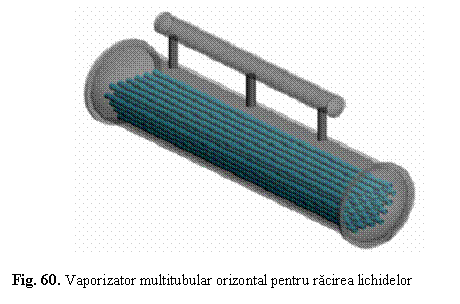

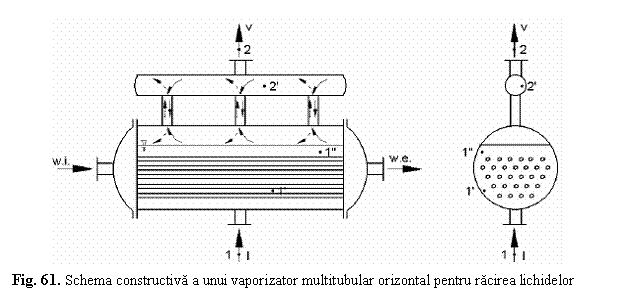

In figurile 60 si 61 este prezentat un vaporizator multitubular orizontal, pentru racirea lichidelor care curg prin interiorul tevilor. Aparatul este prevazut la partea superioara cu un dom pentru linistirea vaporilor. Acest dom permite separarea picaturilor de lichid antrenate de vapori si reintoarcerea acestora in spatiul dintre tevi si manta.

ESEU: Controler pentru pompa STP1 ESEU: Caracteristica de frecventa a circuitelor cuplate si a amplificatoarelor

Spre deosebire de condensatoarele multitubulare orizontale, vaporizatoarele de acest tip, prezinta un fascicul de tevi incomplet in partea superioara a aparatului, deoarece tevile se monteaza numai sub nivelul liber al agentului frigorific lichid.

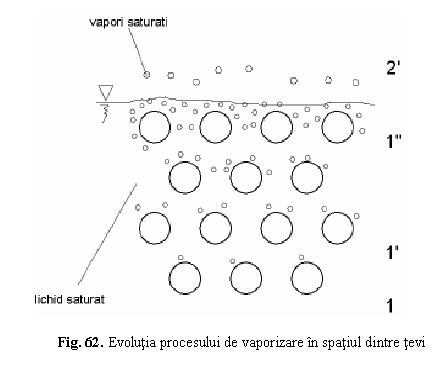

Evolutia procesului de vaporizare in spatiul dintre tevi, este prezentata in figura 62.

Agentul frigorific lichid este introdus vaporizator prin partea inferioara a acestuia si chiar daca provine direct din ventilul de laminare si nu din separatorul de lichid, deci chiar daca exista si vapori in lichidul frigorific, acestia se vor ridica spre partea superioara a aparatului, iar in partea de jos, vaporizatorul va fi plin cu lichid saturat (1). Agentul frigorific preia caldura de la lichidul care curge prin tevi si se raceste. Prin urmare, pe suprafata exterioara a tevilor se formeaza vapori, care se ridica spre suprafata, astfel incat ponderea vaporilor, sau titlul acestora, creste continuu spre suprafata lichidului (1’, 1”). Suprafata libera a lichidului este agitata, deoarece agentul frigorific fierbe, mai mult sau mai putin intens, in spatiul dintre tevi si manta. Mai mult, aceasta suprafata libera a lichidului frigorific lichid, este puternic spumata, datorita prezentei uleiului antrenat din circuitul de ungere al compresorului. Deasupra lichidului, vaporii saturati pot contine si picaturi antrenate datorita “agitatiei” de la suprafata lichidului (2’). In domul de colectare si linistire a vaporilor, de la partea superioara a vaporizatorului, picaturile de agent frigorific lichid se separa de vapori si cad inapoi in aparat, astfel incat la iesirea din acesta se obtin vapori saturati (2).

Regimul termic al vaporizatorului multitubular orizontal, este asemanator cu cel al vaporizatorului imersat in bazin, din punct de vedere calitativ, asa cum este prezentat in figura 57. In cele doua tipuri de vaporizatoare, se realizeaza aceleasi diferente semnificative de temperaturi, iar regimul termic prezentat in figura 58, poate fi realizat si de vaporizatorul multitubular orizontal. Trebuie insa precizat ca in cazul vaporizatorului multitubular orizontal, temperatura lichidului din interiorul tevilor, in cazul in care acesta este apa, trebuie sa fie superioara valorii de 0°C, deoarece apa ar ingheta si ar distruge tevile, ceea ce nu se intampla in cazul vaporizatoarelor imersate in bazine. Acesta este, pe langa simplitatea constructiva si unul din motivele pentru care vaporizatoarele imersate in bazine sunt mai des utilizate decat cele multitubulare orizontale.
