1.     Recomandari

- Pompa si rezervorul nu rezista la lichide agresive ca solutii de soda, acizi , benzina sau pacura;

- Prezenta in apa a nisipului, impuritatilor sau a altor materiale solide duce la deteriorarea pompei. Hidroforul nu poate fi folosit la aspirarea apei murdare (noroi, fecale,…), apei provenite din bazine de epurare si depozite de gunoaie sau a apei reziduale din minerit, etc.

- Orice hidrofor defect trebuie scos imediat din functiune deoarece acestea se pot agrava ca urmare a scurgerilor de apa.

- Deconectati echipamentul daca acesta urmeaza sa ramina nesupravegheat o perioada mai mare de timp (sfirsit de saptamina, concediu, etc).

- Nu permiteti copiilor sa manevreze echipamentul.

- Utilizati doar piese de schimb originale.

- Cordonul de alimentare si cablurile defecte trebuie schimbate imediat si numai de persoane autorizate.

- Utilizarea hidroforului in apropierea piscinelor sau a bazinelor decorative de gradina este permisa numai cu respectarea normelor de protectie in vigoare. Pentru aceste cazuri trebuie utilizat un aparat de protectie contra atingerilor accidentale sensibil la 30 mA.

!ATENTIE! Echipamentul trebuie amplasat intr-un spatiu ferit de inghet. Daca nu aveti aceasta posibilitate pe timp de iarna se procedeaza astfel: se deconecteaza echipamentul de la reteua electrica; se lasa toata apa din echipament sa se scurga, atit din coloana de aspiratie cit si din cea de refulare; se goleste complet pompa de apa (surubul de golire se gaseste pe partea inferioara a carcasei pompei).

2.   Instalarea hidroforului

Pompa aspira apa prin coloana de aspiratie si umple rezervorul. Pompa se opreste automat atunci cind este atinsa presiunea maxima de lucru a hidroforului. Atunci cind exista consum de apa presiunea scade la valoarea minima si pompa porneste automat datorita presostatului echipamentului (acest element de automatizare permite mentinerea presiunii de lucru la valorile reglate).

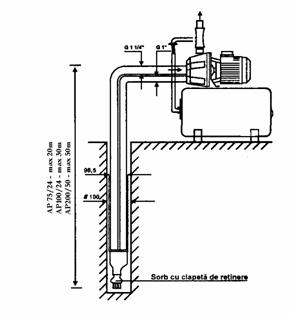

Schema de montaj pentru ejector:

Schema de montaj:

- Echipamentul este prevazut cu impamintare si trebuie conectat numai la o priza tip schuko de 230V/50 Hz.

- Alegeti pentru instalare un loc stabil, neted si orizontal, linga sursa de apa (fintina) si folositi diametrele de aspiratie conform detaliilor tehnice. Orice abatere de la parametrii recomandati poate afecta buna functionare a hidroforului.

! ATENTIE ! Sorbul trebuie montat la o distanta suficient de mare de fundul fintinii astfel incit sa nu aspire mil sau nisip.

- Se recomanda montarea unui racord semielastic pe circuitul de refulare pentru a impiedica transmiterea vibratiilor in reteaua din casa si a unui robinet de trecere pentru a putea deconecta hidroforul in caz de verificare sau depanare.

- Toate piesele filetate si stuturile se vor etansa perfect cu banda de teflon pentru a se evita scurgerea apei din circuitul de presiune si patrunderea aerului in circuitul de aspiratie.

- Circuitul de aspiratie dintre sursa de apa si hidrofor trebuie montat numai in panta ascendenta pentru a se evita formarea de goluri de aer.

- Asigurati-va ca circuitul de aspiratie este perfect etans la toate imbinarile si la clapeta de retinere deoarece portiunile imperfect etansate permit aspirarea aerului in interiorul instalatiei micsorind astfel performantele hidroforului.

3.     Punerea in functiune

Inainte de pornirea pompei, verificati presiunea pernei de aer din rezervor (trebuie sa fie de 1,5 bar); ventilul se gaseste sub capacul negru de pe rezervor.

Turnati apa in pompa pina cind pompa si coloanele de aspiratie sunt pline astfel incit sistemul sa fie amorsat. Inchideti apoi robinetul de refulare si porniti motorul. Dupa oprirea hidroforului deschideti din nou robinetul pentru a permite urcarea apei in circuitul de refulare. Nu porniti niciodata pompa fara sa o umpleti cu apa deoarece veti deteriora garnitura mobila. La atingerea presiunii maxime de lucru pompa se va opri automat.

4.     Intretinere regulata

- Verificarea pernei de aer cel putin o data pe luna (presiunea trebuie sa fie de 1,5 bar). Se procedeaza astfel:

a)     Se scoate hidroforul din priza.

b)     Se lasa un robinet deschis pina cind manometrul va indica presiunea zero.

c)      Se verifica cu un manometru tip auto daca perna de aer are 1,5 bar. Daca este mai mica, se introduce aer in vasul de presiune pina cind se ajunge la 1,5 bar.

- Verificarea etanseitatii ansamblului

- Verificarea integritatii cordonului de alimentare si a legaturii de impamintare.

5.     Presostatul

Presostatul hidroforului este reglat din fabrica la o presiune de oprire de circa 2,8 bar. Daca se modifica presiunea de oprire (datorita imbatrinirii arcurilor) presostatul se regleaza din nou. Presiunea de oprire nu trebuie sa depaseasca 4 bar.

!Atentie! Reglarea va fi efectuata de un electrician calificat.

Pentru reglarea presiunii de pornire, respectiv de oprire se procedeaza astfel:

A.     Slabiti piulita de diferenta presiune marcata cu “rP” pina cind arcul se relaxeaza.

B.     Porniti hidroforul si urmariti pe manometru la ce presiune se opreste motorul (presiunea de oprire).

C.     Rasuciti piulita de reglare marcata cu “P”:

-in sensul acelor de ceasornic – presiunea creste;

-in sens invers acelor de ceasornic – presiunea scade.

D.     Lasati sa curga apa din coloana de refulare si urmariti pe manometru la ce presiune porneste motorul (presiunea de pornire).

E.     Reglati presiunea de pornire prin stringerea surubului de diferenta de presiune “rP” in sensul acelor de ceasornic.
