Semnalele EMS

Semnalele EMS

Semnalele care poarta informatii de la EMS intra in NIC1 (v.fig.97) prin J2. Aici EMS poate fi un PC cu logicicalul Diamond Diagnostics CRAFT Interface (DD-CI) instalat in el, sau chiar sistemul de gestionare a componentelor DD-EMS.

NIC1 converteste semnalele intr-o forma pe care o pot prelucra modulele DT si verifica daca ele sunt adresate sertarului 1; in acest caz le dirijeaza la sertarul 1 prin J3 si de aici ajung la componenta in cauza.

Pe de alta parte semnalele ies din NIC1 prin J1 si trec, prin cablul saritor, la NIC2; acesta le trimite la NIC3 si totodata, daca privesc vreun element din sertarul 2 le trimit la el prin J3 si asa mai departe.

Semnalele de la sertar

Informatiile de stare si alarmele de la modulele DT din fiecare sertar ies din sertar prin conectorul de interfata cu reteaua si intra in NIC prin J3. Informatia trece de la NIC la NIC prin lantul de cable saritoare si, de la J2 al lui NIC 1 intra in EMS.

Informatiile culese astfel periodic de EMS de la toate modulele pot fi temperaturile laserilor, nivelele de iesire de r.f., nivelele optice de iesire din laseri si de intrare in receptori.

Instalare

Fiecare pachet NIC cuprinde:

-o placuta NIC asamblata (configurata din fabrica sa lucreze cu RS-232;

-5 suruburi Philips (unul de rezerva)

-un cablu saritor special (pentru “daisy-chain”)

Scule si echipament

-Sertar DT

-Pachet NIC

-Surubelnita

-Punere la masa contra descarcarilor electrostatice ESD

Atentie!

Componentele sensibile ale NIC pot fi deteriorate prin descarcari electrostatice.Cand se lucreaza cu NIC trebuiesc luate precautii antistatice, de ex. folosirea unui banc antistatic si bratari puse la masa in jurul mainilor cand se face instalarea.

Configurarea NIC pentru RS-232 sau RS-485

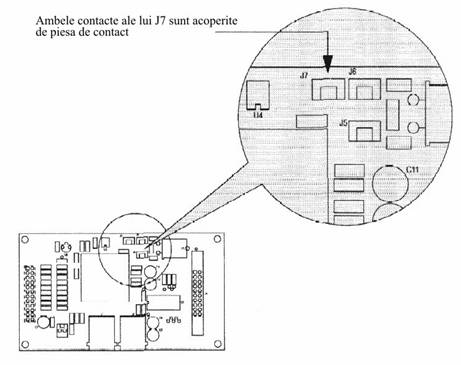

Din fabrica NIC este facut sa comunice prin RS-232 (ca pentru DD-CI). Daca supraveghierea se face prin DD-CI, nu este nimic de schimbat la J7 (v.fig.98).

Daca se foloseste sistemul de suporaveghiere de la capul de retea DD, trebuie neaparat rearanjat NIC inainate de a-l instala pe sertar. Reconfigurarea pentru RS-485 inseamna reasezarea lui J7 (v.fig.98)

Fig.98 Configuratia pentru RS-232 (din fabrica)

Fig.99 Configuratia pentru RS-485

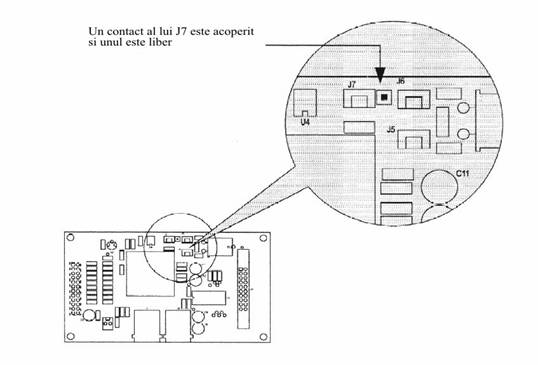

Se deplaseaza contactul spre stanga ca sa lase liber cel putin un contact al lui J7.

Fixarea placutei NIC pe spatele unui sertar

1.Daca exista consola DT-RSR, aceasta se scoate.

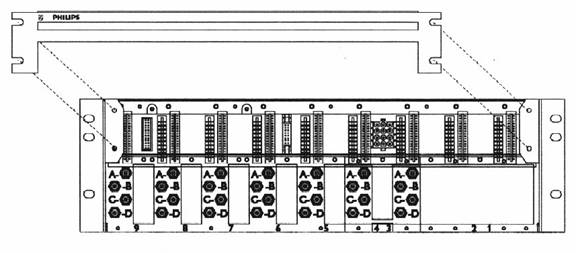

Fig.100 Consola DT-SRS se scoate de pe spatele sertarului si se pune bine.

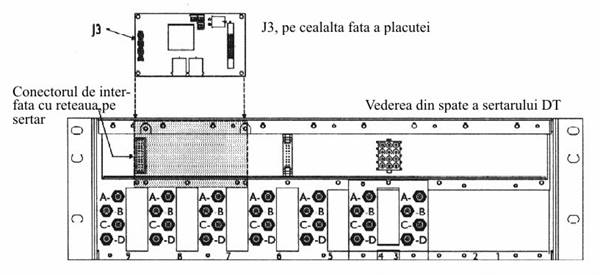

2.Se introduce contactul J3, pe fata cu lipituri a placutei, in conectorul de interfata cu reteaua al sertarului (v.fig.101)

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Fig.101 Locul unde se fixeaza NIC

3.Se prinde placuta de sertar cu 4 suruburi (din cele 5 livrate impreuna cu ea):

a)un surub in fiecare gaura aproape de un colt al placutei (v.fig.102)

b)se strang suruburile pana fac contact cu placa si apoi inca un sfert de gang fiecare.

Atentie! Sa nu se stranga prea tare suruburile!

4.Daca este nevoie de ea, se pune la loc consola.

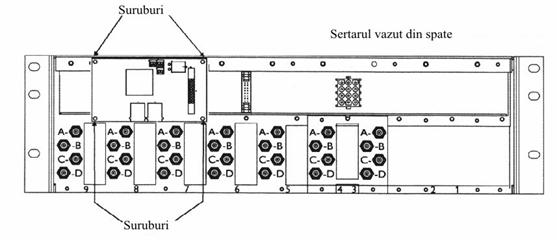

Fig.102 Suruburile de fixare a placutei NIC

Se pune cate un surub in gaura de langa fiecare colt al placutei.

“Inlantuirea” NIC

Pentru a gestiona unitar o intreaga rama de componente DT, placutele NIC ale sertarelor trebuiesc legate in cascada.

Scule si echipamente

-cate un  cablu special de fiecare NIC (livrat cu acesta)

-cablu telefonic uzual si interfata RS-232 (Philips livreaza un complet de interfete CRAFT)

-un cablu panglica sau un  adaptor compatibil cu configuratia portii COM a calculatorului (deobicei conector cu 9 sau cu 25 contacte) si cu interfata electrica (v.fig.104)

Conectorii J1 si J2 sunt functional identici, se poate lega J1 al NIC1 la J1 sau J2 al NIC2. Ordinea indicata mai jos este cea mai simpla la executie si intretinere.

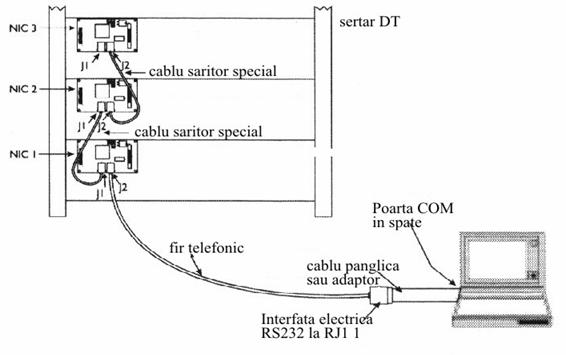

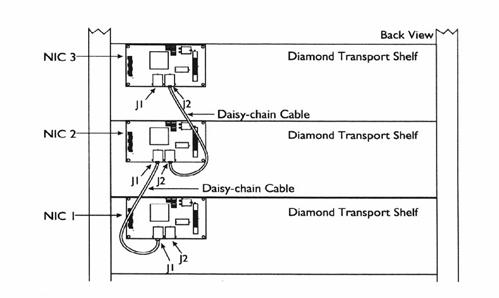

Fig.103 Inlantuirea NIC

Nota: Se folosesc numai cablele speciale livrate odata cu NIC. Ele nu pot fi

Inlocuite cu fir telefonic, ca acel care leaga NIC la EMS

Lantul se face astfel:

1.Se instaleaza in rama fiecare sertar, cu NIC configurat si montat pe sertar.

2.Un capat al unui cablu se introduce in J1 al lui NIC si al doilea capat in J1 al lui NIC2.

3.Un capat al cablului urmator intra in J2 al lui NIC 2 si celalalt in J2 al lui NIC3, apoi J1, al lui NIC3 se leaga cu J1 al lui NIC4 si asa mai departe.

4.Conectorul J2 al lui NIC1 ramane disponibil ca sa fie legat la calculatorul de supraveghiere.

Instalarea sistemului de supraveghiere

Philips ofera doua solutii de gestiune a elementelor din modulele DT:

a-Sistem de gestionare de elemente Diamond Diagnostics

b-Interfata CRAFT Diamond Diagnostics (DD-CI)

Nota; Reprezentanta Philips poate furniza mai multe detalii despre mijloace de supraveghiere a retelelor.

a)Daca se foloseste logicicalul DD-CI, NIC pot fi legate la calculator prin fir telefonic.

Nota: Firele unui cablu telefonic uzual nu se identifica. Este recomandabil

Sa nu se faca legatura prin bucatele de fir, ci o bucata de la rama la

Calculator.

Nu se va folosi cablu saritor special la legatura catre DD-CI.

1.Se introduce un capat al firului telefonic in conectorul RJI I J2 de pe NIC1.

Fig.104 Conectarea la DD-CI (logicical instalat pe un PC)

2.Se introduce celalalt capat al firului telefonic in fisa RJI-I a interfetei intre DB25 si RJI I

3.Cablul panglica sau adaptorul se baga in poarta COM de pe spatele calculatorului personal.

4.Celalalt capat al cablului panglica sau adaptorul se baga in interfata DB25 la RJI I.

Astfel cablajul s-a realizat.

b)Pentru conectarea la un sistem de gestiune Philips este nevoie de un sistem de supraveghiere de centru de retea (DD-TAM) cu monitori de aplicatii serie Diamond Transport (SAM-DT) si de o unitate de comanda “inteligenta” Diamond Diagnostics (DD-ICU).

Se va folosi documentatia furnizata odata cu sistemul de supraveghiere-gestiune ales, pentru a gasi indicatii de instalare,adresare si supraveghiere a echipamentelor DT.

Conectarea comenzii de comutatie

Cablul de interfata pentru oprire automata de la echipamentul de comanda a comutatiei are trei conectori.Cel cu 2 contacte se leaga la NIC2, la J8, pentru “depasire electroalimentare”.

Depanare

Scule si echipamente

-multimetru (voltmetru/ohmetru)

Instructiuni

Daca sistemul de supraveghiere nu nimereste la NIC instalate, se depaneaza sistemul astfel:

1.Se verifica daca a fost folosit poarta COM corespunzatoare.Pentru a sti care poarta trebuie folosita, se verifica linia de stare de pe ecranul DD-CI de pornire: in coltul din dreapta jos este scris sau COM1, sau COM2.

2.Se scoate Windows ^® si se readuce la pornire (reseteaza) calculatorul personal.

3.Incepand cu calculatorul, se verifica toate conexiunile (sa fie facute si stabile).

4.Se fac incercari de continuitate pe fiecare fir, interfata si cablu intre calculator si rama.

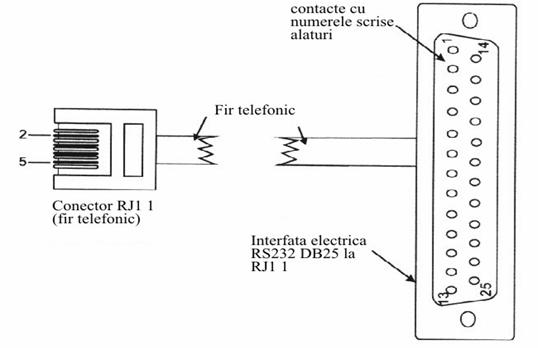

Pentru a verifica functionarea interfatei fir telefonic/RS-232 se incearca anumite perechi de contacte – v.mai jos RJI I/RS-232.

Fig.105 Interfata RJI 1 - RS 232

Perechi de contacte corespondente RJI I/RS-232

RJI I (fir telefonic)                 RS 232 DB 25 (fata cu 25 contacte)

Contact 5                2

4 3

3 7

5.Daca s-a constatat ca circuitele intre calculator si rama sunt intregi, se incearca continuitatea cablelor saritoare speciale dintre placute, fiecare in parte, intre contactele de la conectorii de la capetele lui.

Fig.106 Verificarea “lantului”

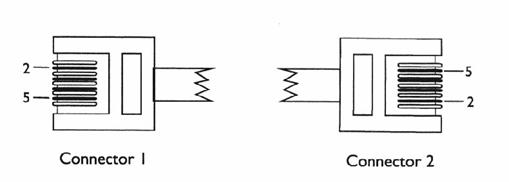

Spre deosebire de cablul telefonic, cablul special are firele “drepte de la un cap la altul”(identificabile)

Perechi de contacte corespondente – cable speciale

Conector 1              Conector 2

Contact 1                       1

2 2

3 3

4 4

5                  5

6.Daca toate cablele functioneaza, se verifica NIC astfel:

a)se verifica functionarea drumului rama-calculator si ca poarta COM este cea buna (1…4 de mai sus)

b)se scoate din J2 de pe primul NIC cablul catre DD-CI. Se baga firul telefonic in NIC-ul cel mai departat (ultimul din lant) –in fig.107 NIC 3.

c)se deconecteaza cablul saritor de la acesta. Se incearca daca acum logicicalul DD-CI recunoaste acest NIC.

d) se incearca tot asa fiecare placuta separat, desfacandu-I cablele saritoare si legand-o la DD-CI prin J1 sau J2, si vazand daca DD-CI ii recunoaste existenta.

7.Dupa ce s-au incercat pe rand placutele si s-a remediat ce era in neregula, se reface lantul de placute.

Fig.107 Depanarea lantului de placute

Specificatii

Comunicatii PC → NIC               Unitati

Standard de comunicatii                         EIA-RS-232

Cadenta de date originala                                9600 kb/sec.

Format de date Asincron, fara paritate, 2 biti de

Oprire;8 biti de date 1 bit de

pornire

Lungime maxima de cablu PC-NIC   15,25 m

Comunicatii NIC→ sertar DT

Cadenta de date                                                       62,5 kb/sec.

Format de date Interfata serie periferica

Motorola

Electroalimentare

Tensiune de alimentare 4,5…6 V c.c.

Curent preluat 3…3,8 mA

Temperatura de lucru                                       0…50 °C
