Stabilizator parametric cu dioda Zener

Stabilizator parametric cu dioda Zener

Proprietatea diodei Zener de a-si pastra tensiunea la borne aproximativ constanta, in zona de strapungere este utilizata pentru a mentine constanta tensiunea la bornele unei rezistente de sarcina.

Utilizam o dioda Zener avand parametrii BV=10 V si IBV=5 mA. Functionarea circuitului este descrisa de doua caracteristici:

• caracteristica de transfer, care pune in evidenta stabilizarea tensiunii de iesire la variatiile tensiunii de intrare;
• caracteristica de iesire, care pune in evidenta stabilizarea tensiunii de iesire la variatiile sarcinii.

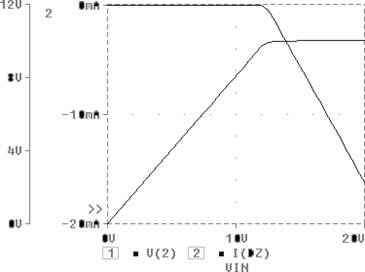

Pentru trasarea caracteristicii de transfer se ruleaza programul:



* caracteristica de transfer *
VIN 1 0
R 1 2 470
DZ 0 2 DZ10V
RS 2 0 2K
.MODEL DZ10V D (BV=10V IBV=5mA)
.DC VIN 0V 20V 0.5V
.PROBE
.END

15. Instalatia electrica pentru iluminatul de paza se executa conform proiectului definitiv al constructiei. Daca nu este prevazut cu un astfel de iluminat se asigura numai o instalatie electrica pentru iluminatul necesar pentru paza materialelor si valorilor importante din santiere.

16. Utilajele electrice de pe santiere trebuie alimentate direct dintr-un tablou de distributie, printr-un circuit electric individual, prin instalatie electrica fixa si circuit separat pentru fiecare utilaj.

Fac exceptie utilajele care isi schimba frecvent amplasamentul si care se admite sa fie alimentate prin prize si cordoane speciale pentru instalatii electrice mobile, in executie medie sau grea sau conducte electrice armate, dupa caz.

Protectia impotriva socurilor

17. Protectia impotriva socurilor electrice se asigura in conditiile prevazute in cap. 4 si in acest subcapitol.

Protectia impotriva atingerilor directe

18. Se recomanda aplicarea pe santiere a urmatoarelor masuri de protectie impotriva atingerilor directe:

- izolarea partilor active;

- bariere sau carcase.

Masura de protectie prin 'obstacole' nu se admite decat in cazurile in care nu se pot aplica masurile recomandate si numai pentru o perioada de timp limitata.

Masura de protectie prin 'amplasarea in afara zonei de accesibilitate' se admite numai pentru liniile aeriene care traverseaza santierul.

Distantele minime admise sunt cele din cap. 5.

Protectia impotriva atingerilor indirecte

Protectia fara intreruperea automata a alimentarii

19. Aparatele, echipamentele si receptoarele electrice fixe, de actionare, de comanda etc., carora nu li s-a aplicat ca masura de protectie impotriva socurilor electrice prin atingere indirecta, ;aimentarea la tensiune redusa', 'separarea de protectie' sau 'izolarea suplimentara', trebuie prevazute cu cel putin doua masuri de protectie alese incat ele sa nu se anuleze reciproc, conform prevederilor din subcap. 4.1.

20. La corpurile de iluminat fixe si portabile trebuie aplicate masurile de protectie prevazute in SR CEI 60364-4 si in subcap. 4.1.

21. La receptoarele mobile si portabile se aplica masurile prevazute in STAS 12216, STAS 12217 si SR CEI 60364-4, cu urmatoarele precizari: utilajele portabile folosite in medii sau procese umede (de ex. masini de frecat mozaic, vibratoare pentru beton, masini de curatat parchetul etc. se alimenteaza la o tensiune redusa de protectie de cel mult 24 V, conform prevederilor din STAS 2612 si subcap. 4.1. Se admit tensiuni de lucru mai mari de 24 V in cazul in care se aplica masurile de protectie 'separarea de protectie' sau 'izolarea suplimentara de protectie', conform SR CEI 60364 si prevederilor din subcap. 4.1.

Protectia prin intreruperea automata a alimentarii

22. Pe santier se utilizeaza de preferinta schemele TT si TN-S.

23. Schema TN-C se admite in partile f

Pentru trasarea caracteristicii de iesire simulam rezistenta de sarcina printr-o sursa de curent Is. Circuitul devine cel din fig.11, iar program pentru trasarea caracteristicii de iesire este urmatorul:

* caracteristica de iesire *
VIN 1 0 20V
R 1 2 470
DZ 0 2 DZ10V
IS 2 0
.MODEL DZ10V D (BV=10V IBV=5mA)
.DC IS 0mA 40mA 0.5mA
.PROBE
.END

Din grafic se observa ca tensiunea pe rezistenta de sarcina ramane constanta atata timp cat Dz poate compensa variatia de curent prin sarcina.
Tensiunea de iesire pentru un curent de sarcina Is=10mA este de 10,021V
