IZOLATII, PIESE IZOLANTE SI IZOLATORI

1.Izolatii,materiale,marimi caracteristice

Izolatia aparatelor electrice este realizata din materiale izolatoare solide,lichide sau gazoase.

Calitatile de izolare ale acestor materiale se apreciaza,in principal,prin:

-rezistenta de izolatie

-rigiditatea dielectrica

-permitivitatea dielectrica

-tangenta unghiului de pierderi

-stabilitatea termica.

Rezistenta de izolatie depinde de rezistivitatea de volum si de suprafata si este o proprietate a materialului izolant legata de conductia electrica.

Curentii  prin izolanti sau pe suprafata acestora ,la o tensiune data,in regim normal,sunt foarte mici,dar pierderile de energie,in timp,provoaca incalzirea si degradarea izolantiilor.Cand tensiunea aplicata unui material izolator depaseste o anumita valoare,materialul isi pierde calitatile de izolare si se strapunge.

2.Piese izolante

Dintre piesele izolante folosite in constructia de aparate electrice un rol deosebit il au camerele de stingere care echipeaza aparatele de conectare.

Camerele de stingere limiteaza spatiul de dezvoltare al arcului si activeaza stingerea acestuia .

Producerea arcului electric la deschiderea contactelor da nastere la solicitari termice si mecanice deosebite de mari.

Camerele de stingere se realizeaza din materiale izolatoare rezistente la temperature arcului electric si rezistente la solicitarile mecanice:azbociment,samota,steatite,termoceramit.

In fucntie de solutia constructiva adoptata,camerele de stingere pot fi:

-camere de stingere largi (fig.14)

-camere de stingere inguste(fig.15)

-camere de stingere cu dispozitiv de divizare a arcului(fig.16)

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Camerele de stingere care echipeaza aparatele de inalta tensiune se realizeaza in multe variante care se pot grupa dupa solutia constructive si dupa principiul de functionare.In figura 17 sunt prezentate cateva tipuri de camere inguste de tip labirind in care stingerea arcului electric este favorizata de suflajul transversal sau lateral de ulei.

Figura14:

Camera de stingere larga.

Figura15:

Camera de stingere inguste.

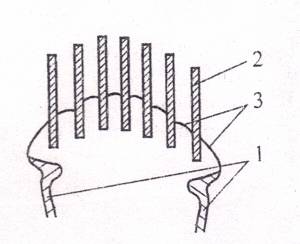

Figura16:

Gratar pentru divizarea arcului:

1-piese de contact;

2-placa de cupru sau otel;

3-arc fragmentat.

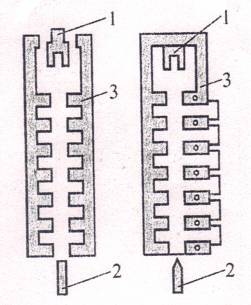

Figura17:

Camere de stingere inguste,de tip labirint:

1-contact fix;2-contact mobil;3-perete camera.

Figura 18 prezinta o camera de stingere cu suflaj transversal de aer comprimat.

Alte piese izolante din constructia aparatelor electrice sunt:

-carcase  de prize idustriale si unele piese de exterior(din materiale plastice termoplaste)

-capace transparente(polistiren,policarbonati,Plexiglas)

-piese solicitate mecanir,termic si la arc(poliesteri cufibre de sticla)

-piese solicitate la aec electric slab(aminoplaste)

-dopuri,stuturi,garniture,piede elastice(polietilina de inalta presiune)

-aparataj de instalatii interioare de mica intensitate(aminoplaste)

-suporti,piese pentru sigurante fuzibile de joasa tensiune(portelan preset,steatite)

-manete(poliamide)

Figura18:

Camera de stingere cu suflaj tranversal de aer comprimat:

1,2-contacte;3-camera de stingere;4-arc,,suflat”.

3.Izolatoare

Izolatoarele  sunt elemente care servesc pentru sustinerea mecanica si izolarea cailor de current.Izolatoarele se realizeaza din portelan sau alte mase ceramice, iar pentru instalatii de interior ,in ultimul timp se folosesc rasini de turnare care au rezistenta mare la silicitari mecanice bruste,se armeaza mai simplu,sunt mai usoare.Piesele metalice cu care sunt echipate sunt izolatoarele pentru fixarea maselor ceramice pe suport sau pentru fixarea cailor de curent  se numesc armaturi sau flanse.

Forma constructiva a izolatoarelor depinde de solicitarile la care sunt supuse.Acestea sunt,in principal:

-solicitari mecanice date de fortele electrodinamice si de greutatea conductoarelor

-solicitarea la strapungere

-solicitarea la conturnare in stare uscata

-solicitarea la conturnare in stare umeda si murdara

-solicitarea la conturnare sub ploaie

-solicitarea termica prin radiatii solare si prin arc electric de conturnare.
