Ridicarea caracteristicilor statice ale fototranzistorului

Competenta: Identifica componentele electronice analogice

Verifica functionalitatea componentelor electronice analogice

Obiectivul/obiective vizate:

Dupa parcurgerea acestei activitati vei fi capabil sa:

colectezi datele numerice corespunzatoare activitatii planificate;

selectezi datele obtinute din masuratori sau alte surse;

inregistrezi datele;

ridici caracteristicile statice ale fototranzisorului;

formulezi concluzii pe baza unei analize critice.

Durata: 50 min.

Tipul activitatii: experimentul

Sugestii: elevii se pot organiza in grupe de 3 – 4 elevi

Sarcina de lucru:

Reprezentati grafic caracteristicile statice ale fototranzistorului.

Mod de lucru:

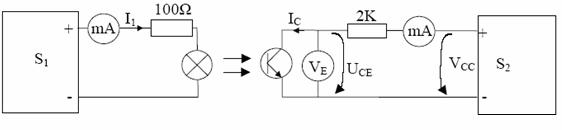

Realizati montajul din Fig. 1.

Fig. 1. Montaj pentru ridicarea caracteristicilor statice ale fototranzistorului

Pentru diferite valori ale  curentului I₁, variati tensiunea U_CE;

Completati Tab.1;

Tab. 1. Datele experimentale pentru caracteristicilor statice ale fototranzistorului

• Trasati caracteristicile statice ale fototranzistorului.

Daca ati realizat cerinta, treceti la activitatea urmatoare, in caz contrar consultati fisa de documentare 5.1 si refaceti activitatea.
