Cap de retea CATV programabil CW - 1000

Cap de retea CATV programabil CW - 1000

CableWorld Ltd.face 3 categorii de capete de retea.Tipul mijlociu CW-100 este adecvat sistemelor de proportii mijlocii, pentru cateva mii de abonati. Este recomandat pentru orase mijlocii sau cartiere mari, sate si institutii.

CW-1000 este versiunea ameliorata a seriei anterioare HTC-1000. Are urmatoarele avantaje:

-simplu, modular, maniabil, programabil la destinatie

-domeniu de frecvente 10-600 MHz, modulatie tv clasica, se pot folosi canale adiacente in normele B/G, I si D/K

-in versiunea de baza 32 canale TV, extensie pana la peste 50 canale TV si 24 canale sonore

-purtatoare sintetizate – imagine si sunet, ecart purtatoare 4,5;

5,5; 6 si 6,5 MHz

-dispozitive de acord moderne pentru TV spatiala si terestra

-receptie si in f.i. sau video+sunet la cererea clientului

-modulatori in banda de baza pentru programe locale (sau sens de intoarcere)

-prelucrarea completa a semnalului sonor pe canal, cu convertori m.f si modulatori FM programabili

-se poate ameliora raportul purtatoare-zgomot in sisteme cu multe canale prin combinatie de filtre trece banda

-garantie un an; serviciu de reparatii in 24 ore in zile de lucru.

Autorii sunt proiectantii in 1991 a seriei HTC-1000. Reproiectarea ei a urmarit compatibilitatea cu vechiul produs, care poate fi, de altfel, folosit in continuare extins cu cel nou.

Toate partile componente ale sistemului CW-1000 au microprocesoare incorporate si pot lucra independent.Unitatile pot fi programate la locul de utilizare fara a recurge la aparate de masura. Dupa oprirea unitatii datele programate sunt salvate intr-un EEPROM incorporat, fara baterii, pentru cel putin 10 ani. Datele programate pot fi modificate oricand, pana la 10000 reprogramari.

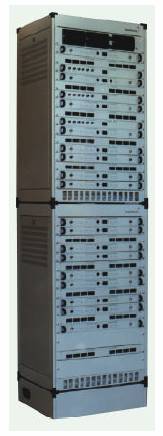

Fiind modular, componentele lui CW-1000 pot fi cumparate si combinate dupa dorinta, iar sistemul poate fi extins si reconfigurat oricand. Unitatile se incadreaza in sasiuri de 19” inalte de 1 modul. Unitatile procesorului prelucreaza un canal TV si doua canale sonore cu m.f.

Programele preluate de pe sateliti sunt prelucrate in procesori TV Satelit, cele terestre in procesori TV Antena. Programele locale si conservate sunt introduse in sistem prin modulatori TV. Programele sonore din receptia terestra trec prin procesori FM antena, cele de pe sateliti si locale prin procesori FM sunet.

Tensiunea de alimentare este data de un alimentator central.

CW-1000 are urmatoarele modificari fata de tipul precedent:

-dispozitivul de acord al procesorului TV Satelit este reproiectat si punerea in functie a LNB a devenit programabila

-toti procesorii TV au modulatori noi; banda a crescut de la 300 la 600 MHz iar frec ventele purtatoare de sunet au devenit programabile.

-intrarile modulatorilor TV sunt protejate fata de impulsuri de tensiune la deconectarea conectorilor de intrare

-o retea combinoare selectiva noua a ameliorat raportul purtatoare-zgomot

-noul combinor are capacitate de 25-30 canale TV, dar este in lucru cel cu peste 32 canale

-a crescut nivelul de iesire nominal al capului de retea

-s-a modificat electroalimentarea; in noul sistem modulele alimentatoare nu sunt in paralel, ci pot grupa pe ele dupa dorinta unitatile capului de retea

-capul de retea a fost pregatit pentru primire de semnale numerice;convertorul din MPEG-2 in PAL este in curs de elaborare

-au fost memorate frecventele purtatoare ale canalelor

-aspectul exterior a fost ameliorat in masura compatibilitatii cu produsele anterioare

-si ambalajul este imbunatatit

Tehnica folosita si controlul prin microprocesor asigura fiabilitate si stabilitate in functionare.
