Redresor monoalternanta

Redresor monoalternanta

In majoritatea cazurilor, redresoarele au ca sursa de intrare reteaua de curent alternativ cuplata printr-un transformator, care modifica tensiunea retelei la o valoare apropiata de cea dorita la iesirea redresorului si realizeaza in acelasi timp izolatia galvanica intre sarcina si retea.

Fisierul de intrare pentru circuitul de mai sus este:

VS 1 0 SIN(0V 10V 50Hz)
DR 1 2 DINT
R 2 0 1K
.MODEL DINT D
.TRAN 0.1ms 40ms 0ms 0.05ms
.FOUR 50Hz V(2) V(1)
.PROBE
.END

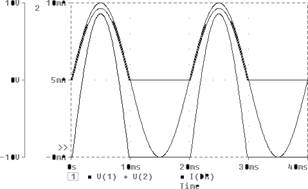

Rolul instructiunii de analiza Fourier este de a determina componenta continua, utila la iesirea redresorului.

Durata conductiei curentului prin DR este Ai= 9,283 mA, iar pulsatiile au o valoare la varf : Av=9,287 V.

Valoarea medie a tensiunii de iesire este:

DC COMPONENT =   2.843263E+00

Prima armonica are amplitudinea maxima (pe 50Hz) cu valoarea de 4,552 V
