Sisteme de protectie ale generatoarelor

Masina sincrona reprezinta elementul electric cel mai important si cel mai costisitor. Un generator sincron trebuie protejat:

• impotriva defectelor interne (in rotor si in stator);
• improtriva regimurilor anormale de functionare

Defectele interne in statorul masinii sincrone generatoare sunt:

• scurtcircuitele polifazate – reprezentand defectul intern cel mai grav;
• puneri la pamant monofazate (respectiv la carcasa masinii) – care provoaca topirea prin arc electric a fierului statoric si – in unele cazuri – degenereaza intr-un scurtcircuit polifazat;
• scurtcircuite intre spirele aceleiasi faze – care determina supraincalzirea bobinajelor si creeaza pericolul unui scurtcircuit intre faze.

Defectele interne in rotorul masinii sincrone generatoare sunt:

• simpla punere la pamant – intr-un punct al circuitului de excitatie; evident un astfel de defect nu reprezinta un pericol imediat si poate fi numai semnalizat la releele protectiei;
• dubla punere la pamant – in doua puncte ale circuitului de excitatie, care determina deteriorarea masinii sincrone generatoare si scaderea accidentala a curentului de excitatie, provocand, in ultima instanta, pierderea stabilitatii functionarii.

Regimuri anormale de functionare ale unui generator sincron sunt:

• supraintensitatile provocate de scrutcircuitele exterioare generatorului sau de suprasarcini (care provoaca uzura, imbatranirea izolatiei);
• cresterea curentului de secventa inversa (care determina incalziri suplimentare sau vibratii in masina sincrona);
• cresterile de tensiune (care provoaca distrugerea treptata a izolatiei);
• trecerea la functionarea in regim de motor (in cazul unor defectiuni ale turbinei care antreneaza generatorul);
• supratemperaturi datorita defectelor in sistemul de racire (care conduc, de asemenea, la uzura si imbatranirea izolatiei).

In functie de defect sau de regimul anormal impotriva caruia trebuie sa actioneze, sistemele de protectie prin relee ale generatorului sincron indeplinesc una sau mai multe din urmatoarele functiuni:

comanda declansarea intreruptoarelor;

comanda actionarea automatului de dezexcitare rapida;

semnalizeaza regimurile anormale de functionare.

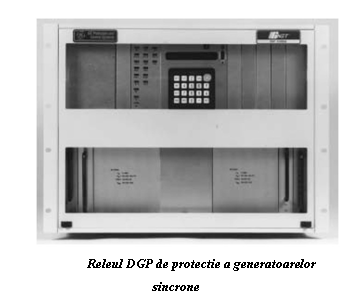

Un exemplu de releu digital modern care realizeaza protectia diferentiala a liniilor electrice este releul DGP produs de General Electric Company, ale carui functii de protectie sunt descrise pe scurt in continuare.

Functiile de protectie pe care acest releu le realizeaza sunt prezentate in tabelul 5.1, alaturi de codurile ANSI atribuite fiecarei functii. Reprezentarea diagramei monofilare a acestui releu este prezentata in figura 5.2

Diferentiala statorica este functia care asigura protejarea cu viteza foarte mare a statorului generatorului in timpul defectelor pe doua sau trei faze. Functia nu va opera in conditiile de aparitie unor defecteturn to turnin legaturile masinii. Nu va opera de asemenea daca doar o faza e pusa la pamant si sistemul nu are legatura la pamant sau legaturile au impedanta prea mare. Protejarea in cazul punerii la pamant a unie faze presupune ca neutrul masinii (sau alta masina cae functioneaza in paralel) sa fie pus la pamant.

Document online: Evolutia pietei imobiliare in ultimii ani Document online: Descriere folii de polietilena

O mica portiune a legaturii langa neutru nu va fi protejata, marimea ei fiind determinata de tensiunea necesara pentru generarea unui curent minim care sa treaca prin impedanta dintre neutru si pamant. Exista dispozitive care limiteaza acest curent prin cresterea impedante.

Exista mai multe cauze care duc la dezechilibarea generatorului cum sunt sarcinile dezechilibrate, defectele dezechilibrate si circuitele deschise. Componenta de secventa inversa a curentului statoric I₂ este direct legata de astfel de dezechilibre si genereaza un camp de flux cu o rotatie inversa. Aceasta rotatie in sens invers duce la incalzirea locala in fierul rotoric. Capacitatea generatoarelor de a rezista la incalzirea provocata de curentii dezechilibrati este exprimata sub forma unei constante () si este specificata de producator.

Functiile de protectie ale DGP

Functia de protectie are caracteristici de operare-timp exprimate sub forma . Este incorporata si o resetare cu caracteristica liniara, care aproximeaza racirea generatorului ca urmare a dezechilibrarii curentilor. Aceasta functie de protectie dispune si de o alarma in cazul aparitie curentilor dezechilibrati, care opereaza pe baza componentei de secventa inversa a curentului, fiind setata cu un anumit timp de intarziere.

Functia impotriva pierderii excitatiei are rolul de a detecta pierderea excitatiei la masinile sincrone. Ea include doua caracteristici mho, fiecare cu timpi de intarziere si declansare ajustabili. Aceasta functie este blocata de prezenta tensiunii de secventa inversa (care indica o eroare la siguranta de tensiune a transformatorului).

Excitatia se poate pierde datorita declansarii nedorite a intreruptorului, deschiderea sau suntarea circuitului legaturii de camp, defectarea regulatorului sau pierderea sursei legaturii de camp.

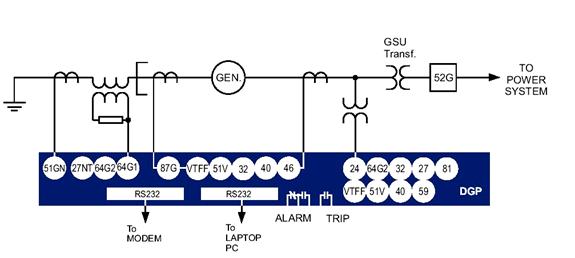

Schema  monofilara a DGP
