Ridicarea caracteristicii de transfer a optocuplorului

Competenta: Identifica componentele electronice analogice

Verifica functionalitatea componentelor electronice analogice

Obiectivul/obiective vizate:

Dupa parcurgerea acestei activitati vei fi capabil sa:

colectezi datele numerice corespunzatoare activitatii planificate;

selectezi datele obtinute din masuratori sau alte surse;

inregistrezi datele;

ridici caracteristica de transfer a optocuplorului;

formulezi concluzii pe baza unei analize critice.

Durata: 50 min.

Tipul activitatii: experimentul

Sugestii: elevii se pot organiza in grupe de 3 – 4 elevi

Sarcina de lucru:

Reprezentati grafic caracteristica de transfer a optocuplorului.

Mod de lucru:

Realizati montajul din Fig. 1.

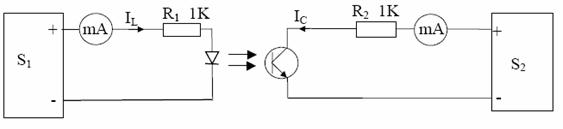

Fig. 1. Montaj pentru ridicarea caracteristicii de transfer a optocuplorului

Reglati sursa S₂ la 12 V;

Pentru diferite valori ale  curentului prin elementul emitator (LED), I_L, masurati curentul prin fototranzistor, I_C;

Completati Tab.1;

Tab. 1. Datele experimentale pentru caracteristica de transfer a optocuplorului

Trasati caracteristica de transfer a optocuplorului.

Daca ati realizat cerinta, treceti la activitatea urmatoare, in caz contrar consultati fisa de documentare 5.1 si refaceti activitatea.
