Instructiuni de montare, utilizare, intretinere si reparatii, garantii pentru contorul electronic monofazat de energie electricaMANUAL TEHNIC Instructiuni de montare, utilizare, intretinere SI REPARATII, garantii pentru contorul electronic monofazat de energie electrica ENERLUX ENERLUX TL 1 Generalitati Contorul electronic trifazat de energie electrica tip ENERLUX TL, produs de SC LLC SA sucursala AEM Timisoara, face parte din categoria mijloacelor de masurare de lucru si este destinat contorizarii energiei electrice active si reactive pentru consumatorii casnici si agentii comerciali si industriali ce utilizeaza sisteme monotarifare pentru facturarea energiei electrice in retele trifazate de joasa, medie sau inalta tensiune. Contorul electronic trifazat de energie electrica ENERLUX TL este realizat conform ultimelor tehnologii in domeniu, cu procesor numeric de semnal, microcontroler, afisaj LCD si memorii nevolatile. 2 Caracteristici tehnice si conditii de mediu Valori nominale
Variante de echipare: D – Buton de Reset; G – Generatoare de impulsuri sau; I – Interfata bucla de curent conf IEC61107 sau; M – Port RS232 pentru interfata seriala. Toate variantele de echipare sunt optionale Caracteristici de precizie si influente: clasa 0,5S pentru energie activa, conform IEC 62052-22; clasa 1 si 2 pentru energie activa, conform IEC 62052-21; clasa 2 si 3 pentru energie reactiva, conform IEC 62052-23 Caracteristici climatice: Domeniul de temperatura: -25 55 C Limitele domeniului de temperatura: -40 70 C Temperatura la transport si depozitare: -40 70 C Caracteristici mecanice si constructive: Dimensiuni de gabarit: 194 X 178 X 70 mm, conform figurii: 2 Dimensiuni de prindere in 3 puncte: 100 X 171 mm, conform figurii: 2 Afisaj: LCD custom design 42 x 12mm conform figurii: 1 Schema conexiuni: L1L1L2L2L3L3NN, conform figurii 3 Port optic si optional bucla de curent conform IEC 62056-21 Grad de protectie: IP 51. Dispozitiv de testare: LED pt. imp/kWh + LED pt.imp/kvarh 3 Descriere constructivaContorul este construit conform cerintelor SR EN 61036 si SR EN 61268. Carcasa aparatului este realizata dintr-un material plastic, astfel incat sa indeplineasca conditiile de robustete mecanica si cele privind nepropagarea focului si se compune din placa de baza (ce contine si blocul de borne), capacul (transparent) si capacul blocului de borne (transparent). Carcasa contorului este astfel construita incat deformari nepermanente ale acesteia nu afecteaza buna functionare a contorului. In interior aparatul contine transformatoare pentru masurarea curentului si placa de circuit imprimat. Pe placa de circuit imprimat sunt circuitul de masura al energiei, microcontroler de prelucrare, memorare si afisare a informatiei, afisaj LCD si circuite de alimentare. Pe panoul frontal al contorului se gasesc: - afisajul LCD; - eticheta inscriptionata conform cerintelor SR EN 61036; - LED generator de impulsuri luminoase proportionale cu energia activa (imp/kWh); - LED generator de impulsuri luminoase proportionale cu energia reactiva (imp/kvarh) - interfata optica conform IEC 61107 (optional); - buton pentru selectarea marimilor afisate si buton de reset (optional); Blocul de borne contine borne de curent si borne de tensiune pentru circuitele de masura. Dimensiunile gaurilor bornelor este de 8x8mm. Optional contorul dispune de inca 4 borne pentru alte functii suplimentare (bucla de curent conform IEC61107 sau generator de impulsuri). Optiunile bucla de curent conform IEC61107 si generator de impulsuri sunt exclusive. Ccircuitul buclei de curent conform IEC1107 si circuitul generatorului de impulsuri sunt separate galvanic de circuitul contorului. 4 Descrierea functionalaContorul realizeaza functia de contorizare a energiei electrice active importata (W+) si reactiva importata Q(I+IV) sau a energiei active unidirectional (W++W-) si a energiei reactive totale (QI+II+III+IV). De asemenea, cntorul inregistreza maximul de putere activa. Modul de calcul este de tip alunecator. Intervalul de timp pentru calculul maximului de putere este programabil la 15, 30, 60 min cu subintervalul de respectiv 5, 10, 20 min. Afisajul (figura 1) este de tip LCD cu dimensiunea de 12x42 mm, proiectat special pentru a indica marimea masurata cu dimensiunea de 8 mm. Pe afisajul LCD sunt afisate urmatoarele: prezenta tensiunii pe fiecare faza L1, L2 ,L3; Valoarea masurata ; Unitati de masura pentru energii si puteri active si reactive, Sensul de vehiculare al energiei active importata →, activa exportata ← anuntiator care marcheaza functionarea contorului cu a doua secventa de afisare “D2”. Se pot programa doua secvente de afisare care pot fi parcurse manual sau automat. Indecsii de energie se afiseaza cu max. sase cifre intregi si numar programabil de zecimale intre 0 si 3, iar valoarea puterii cu cinci cifre. Fiecare marime are indicata unitatea de masura. Identificarea marimilor afisate se face prin anuntiatori. Prezenta potentialului pe fiecare faza este indicata permanent impreuna cu sensul circulatiei puterii active. Contorul afiseaza in modul de lucru normal marimi care se pot programa din urmatoarea lista: 1. verificarea afisajului 2. kilowatt-ora livrat 3. kilovar-ora livrat 4. kilowatt livrat 5. energia inregistrata la suprasarcina pe perioada depasirii pragului de putere programat 6. erori si avertismente Erorile pot fi adaugate in lista de afisare, ignorate sau pot sa inghete pe afisaj. Se pot afisa erori generate de: - circuitul de masura Err 1; - memoria RAM Err 2; - memoria program a procesorului Err 3; - succesiunea fazelor Err 4. Mesajul de eroare poate dispare la alimentarea contorului sau la sfarsitul unei comunicatii. Pentru a doua secventa de afisare se pot programa urmatoarele marimi: 1. curenti pe fiecare faza 2. tensiuni pe fiecare faza 3. puterea activa momentana 4. prag de putere programat 5. succesiunea fazelor sau defazaje intre tensiuni 6. factorul de putere de pe fiecare faza Comunicatia contorului este pe port optic si bucla de curent (optional) conform IEC 62056-21: Direct local data exchange (3d edition of IEC 61107) Suplimentar, contorul este capabil sa diagnosticheze punctul de masura si sa transmita prin portul optic urmatoarele date: Numarul intreruperilor tensiunii de alimentare Numarul de conectari inverse Timpul total de functionare ( ore ) Timpul de la ultima cadere de tensiune Timpul de functionare fara sarcina ( ore )
Prezenta tensiuni alimentare Valoare Unitate de masura Figura 1 - Comunicatia prin portul optic, daca exista, este realizata conform IEC 61107. Prin portul optic al aparatului se realizeaza atat transferul datelor de contorizare si masura memorate de contor cat si datele de programare si calibrare pentru contor. Datele transmise la citirea datelor acestuia sunt: Seria Registru kWh Registru kvarh Demand maxim kW kWh cu depasire putere Timp de functionare [dd:hh:mm] Timp de functionare fara sarcina [dd:hh:mm:ss] Numar caderi tensiune Numar de inversari sens energie Timp de la ultima revenire a tensiunii [dd:hh:mm] Erori 5 Montare si exploatare Montarea contorului electronic de energie electrica ENERLUX TL se realizeaza prin fixarea acestuia pe o suprafata verticala cu ajutorul urechii de prindere a aparatului. Pozitia contorului nu afecteaza caracteristicile sale metrologice. Dimensiunile de gabarit si de montaj ale contorului sunt prezentate in figura 2. Dupa fixarea contorului in pozitia de functionare se realizeaza legarea acestuia in circuit prin conectarea conductoarelor retelei electrice si a circuitelor auxiliare la bornele contorului conform figurii 3 (cuplul de strangere al suruburilor blocului de borne este de minim 2Nm ). Dupa legarea contorului in circuit se monteaza si se sigileaza capacul blocului de borne. La montarea contorului se va tine cont ca afisajul LCD este de tip reflectiv (necesita lumina ambianta pentru a putea fi citit), iar directia de privire este “ora 6” (din fata si de jos). 6 Reparatii Repararea contorului se efectueaza in ateliere specializate acreditate de producator sau la producator. 7 Garantii Termenul de garantie este conditionat de respectarea conditiilor de transport, depozitare, montaj si exploatare.

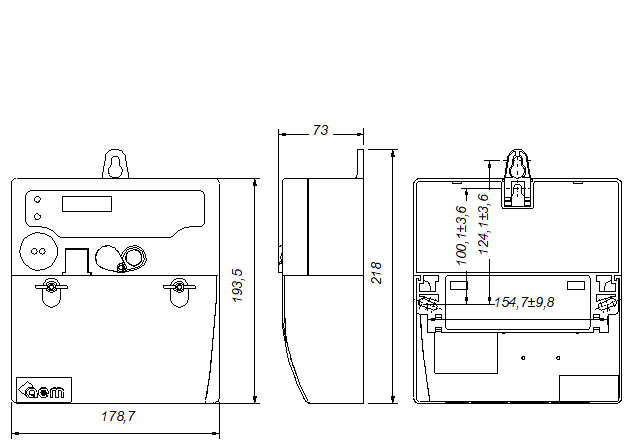

Figura 2
Fig.3
|
