Emitatorii seriile TX si QTX

Emitatorii seriile TX si QTX

Emitatorii cu modulatia de amplitudine seria Tx convertesc o intrare de radiofrecventa intr-un semnal optic pe care-l transmit prin fibre unimod la nodurile optice ale retelei hibride. Modulele 700 Tx si 800 Tx sunt emitatori pentru sensul principal (cetrifug), iar modulele 200 Tx sunt pentru sensul de intoarcere centripet).

• Emitatorii pentru sensul principal 700 Tx si 800 Tx:

700 – Tx primesc semnale analogice in banda45…550 MHz si numerice in banda 550-750 MHz.

800 – Tx primesc semnale pana la 862 MHz

Iesirea ambelor serii este pe 1310 nm.

Conectorul optic (FC/APC sau SC/APC) este pe panol frontal si accesibil pentru curatare.

Pe panoul frontal sunt 3 LED-uri de semnalizare si 2 puncte de masura.

Semnalul de radiofrecventa primit se poate regal manual sau prin reglajul automat de amplificare(AGC)

Emitatorul are posibilitatea de iesire din functie automata ca sa impiedice transmisia de lumina pe o fibra avariata.

Aripioarele carcasei conduc afara din modul si din rama aerul cald, crescand viata modulului.

Dintre cele cateva modele se va alege cel adecvat traseului.

• Emitatorii pentru sensul de intoarcere 200 – Tx

200 – Tx convertesc semnale de r.f. in energie optica si o transmit pe fibra spre receptorii 2 RRX. Ei sunt montati in nodurile principale sau optoeloectrice, iar receptorii 2 RRX la capul de retea.

Banda lor la intrare este pana la 200 MHz si ei emit pe 310 nm.

Conceptia carcasei conduce afara aerul cald, crescand viata modulului. Toate avantajele semnalate mai sus pentru 700 – Tx si 800- Tx subsista si la 200 – Tx.

Sunt 3 modele, dupa bugetul de atenuare pe linia optica:

DT 210 0- Tx pentru 10 dB, DT 212 – Tx pentru 12 dB, DT 214 – Tx pentru 14 dB toate in versiunea cu conectori FC/APC sau in cea cu SC/APC (ex. DT 212 – Tx – FC/APC sau DT 212 – Tx – SC/APC).

Bugetul de atenuare indicat corespunde cu raportul purtatoare/zgomotde 51 dB la oincarcare cu 20 canale NTSC (!) pe o fibra.

• Emitatorii QTX

Emitatorii modulati numeric in QAM (modulatia de amplitudine in cuadratura) fac parte din sistemul de transport analogic/numeric SpectraHub pe 1550 nm, proiectat pentru sertare DT.

Seria 800 are banda 400…870 MHz si este destinata serviciilor de distributie de audienta restransa (narrowcast) pe sensul principal, fie sensului de intoarcere. Seria 200 are banda 5…200 MHz si se foloseste4 numai pe intoarcere.

Seria 800 are posibilitatea de ajustare a lungimii fibrei.

Emitatorii cu QAM sunt diversificati dupa lungimea legaturii si lungimea de unda emisa.

Receptorii pentru sens principal seria FRX

Receptorii FRX sunt instalati in noduri principale sau optoelectrice si transfera semnale de pe unde luminoase in radiofrecventa. In nodul principal semnalul de radiofrecventa furnizat de un receptor FRX moduleaza un emitator 700 – Tx sau 800 – Tx din acelasi amplasament.

Ca si emitatorii, au aripioare oblice care conduc aerul cald afara si conectorii optici FC/APC sau SC/APC pe panoul frontal, un LED si un punct de masura. Modulul are automatica de iesire din functie in caz de deteriorare a fibrei.

Banda de frecvente este 45…862 MHz si nivelul de intrare optic maxim + 1 dBm. Se poate obtine in doua variante, dupa conectori.

Receptorii pentru sens de intoarcere seria 2RRX

Sunt o pereche de receptori intr-un modul.

Primesc semnale optice din retea si le convertesc in r.f. care poate fi folosita ca semnal primit la capul de retea, fie pentru telesupraveghere etc.

Aceleasi precautii (aripioare, conexiuni frontale, automatica) ca mai sus. Aceleasi doua variante dupa conectori

Amplificatorii seria AMP

Sunt amplificatori de radiofrecventa in partea coaxiala a retelei, primesc semnalul de la un receptor optic si-l trimit altui amplificator sau unui repartitor/combinor.

Un amplificator si un repartitor pot aplica semnalul de la un receptor FRX la 10 emitatori, amplificatorul compensand atenuarea in repartitor; grupul amplificator-repartitor este aproape transparent.

Au aceleasi aripioare de evacuare a aerului cald, conexiuni frontale si reglaj manual de amplificare deasemeni frontal.

Exista doua tipuri

DT 815 – AMP     pentru sens principal, 45 …862 MHz , amplificare cel putin 15 dB la pozitia maxima.

DT 215 – AMP     pentru sens de intoarcere, 5… 200 MHz, amplificare cel putin 15 dB la pozitia maxima.

Repartitorii/combinorii seria SRS

Sunt elemente pasive simetrice (intrarea si iesirea interschimbabile) cu doua sau patru cai, montate in spatele sertarului DT.

Particularitati: carcasa in zinc cromat turnat, surub de punere la masa, conectori de r.f. tip F (standardul indicat nu este CEI – CENELEC!); o singura poarta dintre cele 2 sau 4 permite trecerea puterii de telealimentare, 500 mA la 60 sau 90 V.

Accesorii de montaj: consola, cable saritoare

Cartela de interfata (NIC)

Cartela de interfata cu reteaua face legatura bilaterala a modulelor DT cu un sistem de interfete local CRAFT sau cu un sistem de telegestionare a componentelor.

Pentru telesupravegherea unei rame cu echipament DT este nevoie de:

-cate o cartela (NIC) in fiecare sertar

-un logicial de telesupraveghiere Philips, dintre:

-Philips Element Management System

-Philips DC-CI incarcat pe un calculator personal conectat la retea, impreuna cu suportul fizic.

Alimentator cu rezervare automata RPS

Sertarul de electroalimentare rezervata DT/RPS are aceleasi dimensiuni ca si sertarul DT si economiseste spatiu fata de alimentatorii conventionali lucru si rezerva.

Fiecare alimentator, rezervat asigura puterea data de un alimentator. Pentru dubla rezervare ar trebui doua module de alimentator intr-un sertar de electroalimentare.

Sertarul DT/RPS este suficient pentru alimentarea rezervata a unei rame complet incarcate.

DT/RPS se livreaza fie ca sertar, fie ca un complet de piese pentru reconfigurarea unui sertar alimentator uzual in unul cu rezervare automata.

Comanda comutatiei

Comanda de comutatori DT coopereaza cu scoaterea din functie automata Philips ca sa impiedice transmisia de putere optic pe un cablu optic avariat si sa asigure continuitatea de servicii cand defectiunea apare pe calea de semnal primara.

Dispozitivul de comanda prelucreaza semnalele logice de scoatere din functie (+5 V c.c.) emise de FRX sau 2RRx si dirijeaza comutatoarele optice sau de radiofrecventa sa foloseasca fie ruta originala (NC la masa – NC = normal inchis), fie cea de rezerva/ocolitoare (NO la masa – NO = normal deschis).

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

LED-urile de pe panoul frontal indica starea de comutatie si de alimentare. Comutatoarele fac posibila alegerea manuala a rutei (peste capul comutatiei automate), iar selectorii de linie permit configuratii impuse pentru operatii de intretinere etc.

Dispozitivul de comanda este de un singur tip, compatibil cu orice echipament DT.

Instalatia de racire

Instalatia de racire este un sistem de circulare a aerului, montat pe rama. Cuprinde 9 ventilatoare intr-un spatiu de sertar, inalt de numai o unitate, un ventilator putand raci pana la trei sertare cu echipament pline. LED-urile de pe panoul frontal permit supravegherea fiecarui ventilator, dar instalatia poate fi si telesupraveghiata.

Tipul de instalatie de racire se alege in functie de puterea electrica absorbita.

Descriere functionala

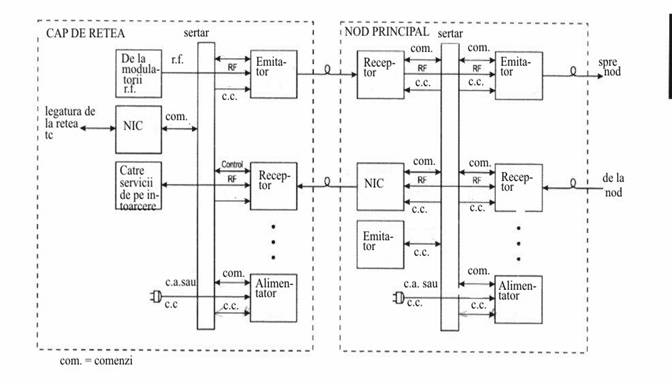

Fig.2 Functiile sistemului DT (Diamond Transport)

Semnalele pacurg componentele sistemului in sensurile sagetilor.

S-au figurat cate un emitator sau receptor, acolo unde pot fi cateva.

Componentele sistemului DT prelucreaza radiofrecventa, energie optica, energie electrica in c.c. si c.a. si semnale de informare si comanda.

Fluxul de semnale in sensul principal (centrifug)

Semnalele de r.f. destinate difuzarii vin din combinor sau amplificator la modulul emitator, in care intra prin doi conectori F de pe panoul spate; unul pentru semnalul principal, si altul (daca este cazul) pentru distributie de audienta restransa si transmisie locala. Modulul emitator transfera informatia pe fluxul luminos si acesta calatoreste prin fibra optica pana la receptorul optic din nodul principal sau alt nod din retea

La nodul principal sau la un nod (nu optoelectric), receptorul primeste unda optica purtatoare de semnal, transfera semnalul in radiofrecventa si acesta iese din receptor prin conectorii de r.f. de pe panoul frontal si merge la un emitator instalat in acelasi nod (si in aceeasi rama). Emitatorul emite pe fibra semnale optice spre nodul urmator.

Fluxul de semnale in sensul de intoarcere

Un emitator de pe sensul de intoarcere dintr-un nod optoelectric al retelei transmite semnale optice prin fibra la receptorul de sens de intoarcere 2 RRX dintr-un nod principal sau de la capul de retea.

La un nod oarecare sau principal modulul 2RRX transfera semnalul de pe purtatorul optic pe radiofrecventa, iar semnalul de r.f. iese prin conectorul de r.f. de pe panoul din spate al receptorului si ajunge la un emitator din seria 200-Tx, tot din acelasi amplasament, in care intra tot printr-un conector de r.f. de pe panoul din spate. Emitatorul reconverteste semnalul in semnal optic si-l transmite prin fibra spre capul de reptea.

La capul de retea receptorul converteste semnalul in r.f., care este trimis la destinatie de la connectorul de pe panoul lui din spate.

Alimentarea c.c. si c.a.

Alimentatorul este pus la o priza de c.a. sau c.c. si furnizeaza +24 V c.c., + 5 V c.c. si – 5 V c.c.

Alimentatorul debiteaza pe un panou de circuite de interconectare de unde puterea electrica este dirijata la toate modulele.

Fluxul de semnale de teleservire in sens direct si de intoarcere

Semnalele de semnalizare si comanda de la o sursa de telesupraveghere intra in sertar printr-un conector de pe panoul din spate si sunt dirijate prin cablaj la fiecare modul. Semnalele de raspuns de la fiecare modul sunt dirijate in sens invers prin cablaj si afara din sertar la centrul de telesupraveghiere.

Amplificarea si repartitia in radiofrecventa inainte de transmisie

Amplificatorul din seria AMP primeste la intrare un semnal de r.f. de la un receptor optic si-l amplifica. Urmat de un repartitor, el da 2 sau 4 semnale de putere egala la intrarile unor emitatoare DT.

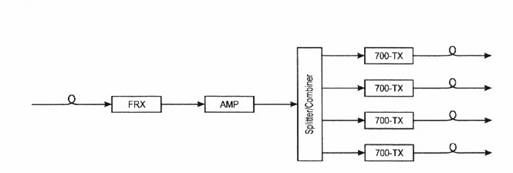

Fig.3 Amplificarea de r.f.

Cu amplificatorul AMP si repartitorul/combinorul DT-SRS-4 o intrare de r.f. poate alimenta pana la 4 emitatori DT .

DT-SRS-2 (nu este in fig) da semnal la doi emitatori.

•Configurare

Echipamentul Diamond Transport fiind modular, se poate aranja in sertare si rama dupa cum este mai comod in fiecare caz in parte.

Configurarea unui sertar

La decizia de grupare a echipamentului pe sertare se va tine seama de urmatoarele:

Sertarul are 9 locasuri egale, dar un alimentator ocupa doua.

Cu un singur alimentator raman 7 (de la 3 la 9); cu doua alimentatoare numai 5 (de la 5 la 9).

De pe proiectul de retea optica se stabileste de cate module este nevoie pentru fiecare directie.

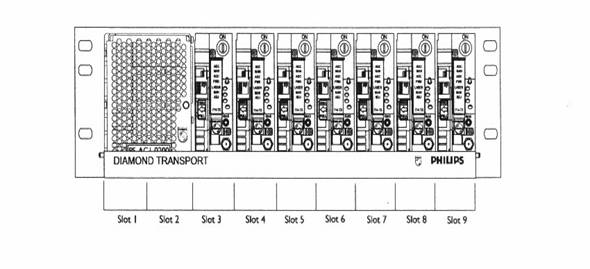

Fig.4 Capacitatea unui sertar

Un alimentator si 7 module de echipament

Configurarea unei rame

Ramele de echipament trebuiesc dotate cu ventilatoare. La echiparea lor se tine seama de:

-in fiecare rama standard cel mult noua sertare pline cu echipament

-cate un sertar de ventilatie deasupra fiecarui grup de trei sertare (conform proiectarii brevetate a fluxului de aer de racire)

-cate o unitate verticala libera sus si jos in fiecare rama

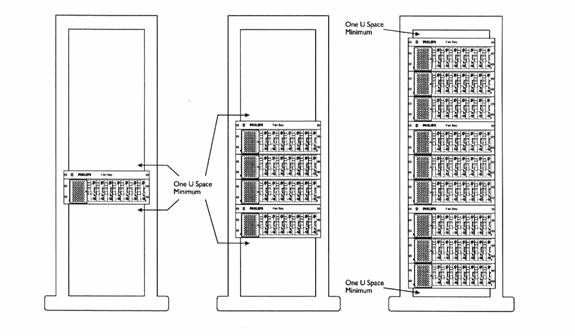

Fig.5 Configuratii de rama

Trei configuratii cu ventilatoarele plasate corect

Fan Bay = sertar de ventilatie

One U space minimum = cel putin o unitate de inaltime

Incarcarea termica este mai usoara in combinatii de emitatori alternand cu receptori si amplificatori decat in sertare cu emitatori exclusive.

Emitatorii au protectie termica; daca laserul depaseste 75sC, sunt scoase din functie.

•La 7 emitatori in fiecare sertar numarul maxim de sertare pe o rama este de 6 la 50sC si 9 la 45sC.

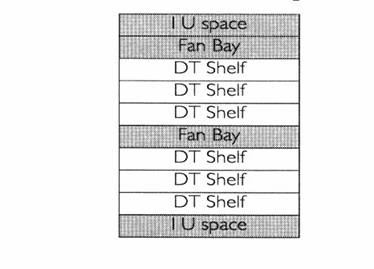

Fig.6 Configuratia de densitate mare

Rama incarcata maxim la 50sC

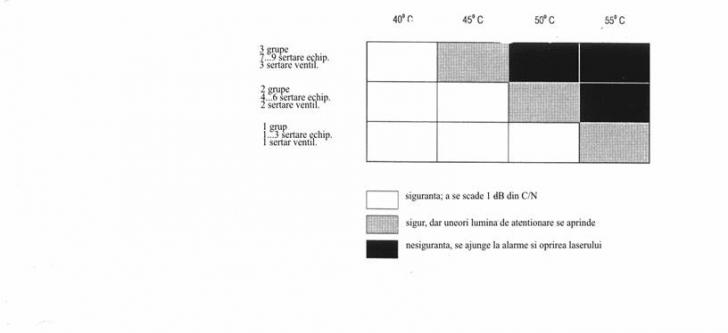

Configurarea ramei si temperatura

•Curatarea conexiunilor optice

Atentie! Emitatorii optici electroalimentati produc fascicule invizibile. Fluxuri invizibile pot exista in cablul optic si cand emitatorii de la un capat nu sunt in functie.

Oricand un cablu optic este deconectat, trebuie evitata privirea extremitatii lui.

Inainte de a incepe curatarea conexiunilor optice trebuie asigurarea absoluta ca la nici un capat al cablului nu exista nici un emitator in functie.

Atentie!

Peretele separator si conectorul optic de pe un emitator DT sunt acoperite cu un capac protector. Ca sa se faca o conectare sau sa se curete un conector, trebuiesc scoase cele doua suruburi care tin capacul si apoi scos capacul. A nu se pune suruburile la loc fara capac! Aceasta ar avaria comutatorul de securitate al laserului.

Se curata cu setul pentru curatat conectori, Philips 7200313.

Setul contine:

-doi adaptori pentru SC

-doi adaptori pentru FC

-doua scule I-X-Center

-25 tije curataratoare I-X-Center

In plus mai trebuie:

-un curatator tip bat Philips Fiber-Connect CLNR-ST si o carpa Philips Fiber-Connect CLNR-RT

-fibra optica cu conectori corespunzatori celor folositi pe modulele DT

Setul pentru curatat curate la receptor 2RRX si FRX fara conectorului si peretele separator fara a scoate conectorul din loc.

Curatarea conectorilor si peretilor separatori la emitatori

Atentie! Emitatorii optici electroalimentati produc fascicule invizibile.Fluxuri in-

Vizibile pot exista in cablul optic si cand emitatorii de la un capat nu sunt in

Functie.Oricand un cablu optic este deconectat, trebuie evitata privirea ex-

Tremitatii lui. Inainte de a incepe curatarea conexiunilor optice trebuie asi-

gurarea absoluta ca la nici un capat al cablului nu exista nici un emitator in functiune.

1.Daca emitatorul este in functie, va fi oprit rotind cheia laserului spre stanga . Apoi se scoate cheia spre a impiedica pe altcineva sa-l repuna in functie.

Fig.7 Scoaterea emitatorului din functie

Cheia se roteste spre stanga la pozitie orizontala inainte de a porni curatarea.

2.Se scoate capacul care acopera separatorul optic

3.Daca conectorul pentru fibra in sens principal este bagat in peretele separator de pe emitator, va fi scos si acoperit cu un capison curat.Daca pe peretele separator este un invelis, acesta se ia.

4.Cu o surubelnita TORX TX 10 se slabesc cele doua suruburi care tin consola peretelui separator.

Fig.8 Capacul emitatorului

Conectorul optic si seaparatorul sunt acoperiti cu un capac protector. A nu se pune suruburile la loc in gauri fara capac!

5.Conectorul se deconecteaza in unul din urmatoarele feluri:

•tip SC: tinand peretele separator si conectorul de pe emitator, se trage peretele de pe conector

•tip FC: tinand peretele separator si consola, se desurubeaza conectorul emitatorului, apoi se ia peretele separator si consola

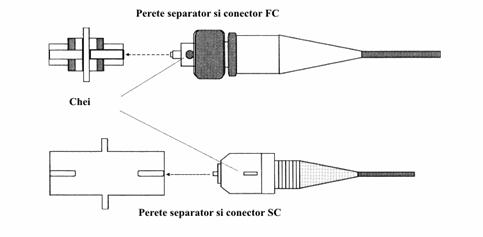

Fig.9 Conectori optici

Se curata conectorii optici si peretii separatori

6.Se acopera conectorul cu un capison curat, cu mare grija sa nu se indoaie sau rasuceasca fibra.

7.Se sulfa aer comprimat in interiorul peretelui separator, pe ambele parti, folosind un recipient prelungit cu o duza.

8.Se sterge peretele separator cu un somoiog uscat, fara scame.

9.Se ia capisonul de pe conectorul emitatorului, apoi se sulfa aer comprimat pe fata conectorului.

10.Se sterge fata conectorului, cu grija, cu un servetel Philips Fiber-Connect CLNR-RT, fara alcool.(nr.de comanda 7200161)

11.Se baga conectorul curat, pe partea dinspre emitator, in peretele separator. In acest scop cheia conectorului se aliniaza cu fanta din peretele separator si se impinge conectorul pe locul lui. Daca este conector FC, se insurubeaza pana se strange.

12.Se reinstaleaza peretele separator si consola, folosind surubelnita TORX TX10 la strangerea celor 2 suruburi.

13.Se repeta etapele 9,10,11 pentru fibra.

Cand s-a terminat curatarea si s-au instalat peretii separatori si consolele, se baga cheia in emitator si se roteste spre dreapta, spre a reactiva laserul.

Curatarea conectorilor si peretilor separatori la receptori

ATENTIE!

Conectorii optici si peretii separatori se curate dupa cum urmeaza:

1.Se asigura ca emitatorul care trimite semnal optic la receptor este scos din functie si ca i s-a scos cheia ca sa nu fie reactivate din greseala.

2.Se scoate fibra din peretele separator al receptorului, sau, daca acest perete este acoperit, se ia acoperitoarea.

3.Pe conectorul fibrei se pune un capison.

4.Se alege adaptorul potrivit: rotund pentru conectori cu ferule (FC), dreptunghiular pentru conectori cu agrafa (SC).

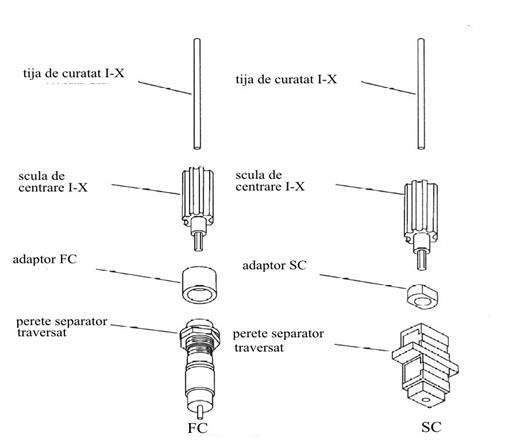

Fig.10 Trusa de curatat conectori optici

Se foloseste cu adaptorul corespunzator, la curatarea conectorilor de pe receptorii 2 RRX si FRX.

Tija de curatat I-X

Scula de centrare I-X

Adaptor FC Adaptor SC

Perete separator traversat

FC SC

5.Se introduce scula de centrare in adaptor

6.Se introduce adaptorul, cu scula de centrare, in peretele separator al conectorului optic.

7.Se introduce o tija curatatoare in capatul accesbil al sculei de centrare. Se impinge pana atinge fata conectorului optic.

8.Apasand usor pe tija ca sa se mentina atingerea cu fata, se roteste scula de centrare 3-4 ture complete, pentru a curate fata conectorului.

9.Se indeparteaza si se arunca tija de curatat.Se scot scula de centrare si adaptorul si se pastreaza pentru data viitoare.

10.Se curata conectorii fibrelor luand capisonul si apoi sufland pe fata lor aer comprimat

11.Se sterge fata conectorului, cu grija, cu un servetel Philips Fiber-Connect-CLNR-RT curat, fara alcool.

Se repeta procedura pentru a doua pereche de conectori. De fiecare data se ia o tija de curatat noua, spre a nu se transfera contaminanti.
