EXPERTIZA ENERGETICA, AUDIT ENERGETIC, SI CERTIFICAT ENERGETIC

SALA DE SPORT COMUNA TINTARENI,SATUL FLORESTI , JUDETUL GORJ

BORDEROU PRIVIND CONTINUTUL DOSARULUI

-EXPERTIZA ENERGETICA

- DATE PRIVIND CLADIREA

-FISA DE ANALIZA TERMICA SI ENERGETICA

- RAPORT DE AUDIT ENERGETIC

-SOLUTII TEHNICE DE REABILITARE

-COSTURI ESTIMATIVE ALE MASURILOR DE REABILITARE

- CONCLUZIILE RAPORTULUI DE AUDIT

CERTIFICAT ENERGETIC

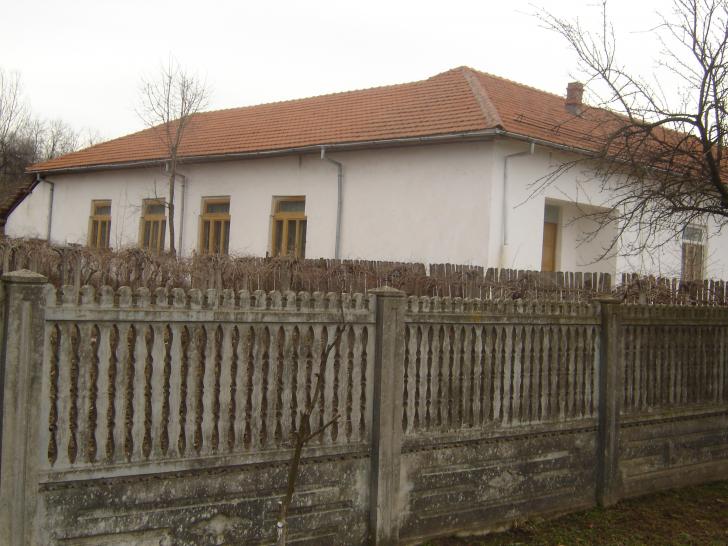

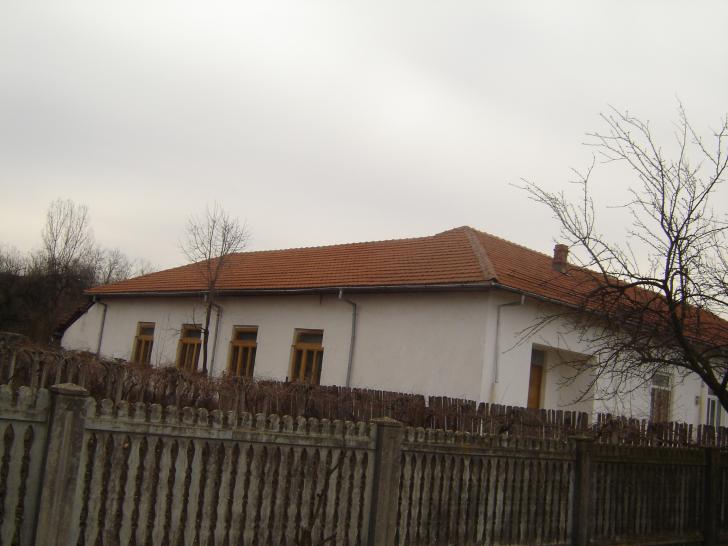

- FOTOGRAFII CLADIRE INAINTE DE REABILITARE

- BIBLIOGRAFIE

EXPERTIZA ENERGETICA

DATE PRIVIND CLADIREA

Sala de sport din comuna Tintareni , satul Floresti, Jud. Gorj,este situata in curtea scolii generale din sat, avand peretele dinspre sud comun cu peretele scolii generale ,corp B pe o lungime de 10,03 m.

Constructia a fost executata anterior anului 1970 servind drept sala de sport pentru copii ce invata la scoala din sat , cat si sala unde se tin diverse activitati ( serbari scolare ,sedinte cu parintii etc.) ,in spatele salii fiind montata o scena improvizata pe structura metalica.

Cladirea se afla in zona II climatica unde temperatura pe timpul iernii Te=-15⁰ C, moderat adapostita, avind o clasa de permeabilitate medie, la care numarul de schimburi de aer pe ora este de 0,6 (h)^-1.

Cladirea este prevazuta cu parter - sala de sport in sine, iar in partea dreapta si stanga a intrarii se afla doua incaperi de 3,29 m² fiecare ce servesc drept cabinet profesor si depozit de materiale didactice necesare desfasurarii activitatii.

Peretii exteriori sunt executati din zidarie de caramida plina avand grosimea de 40 cm , tencuiala interioara si exterioara destul de degradata.

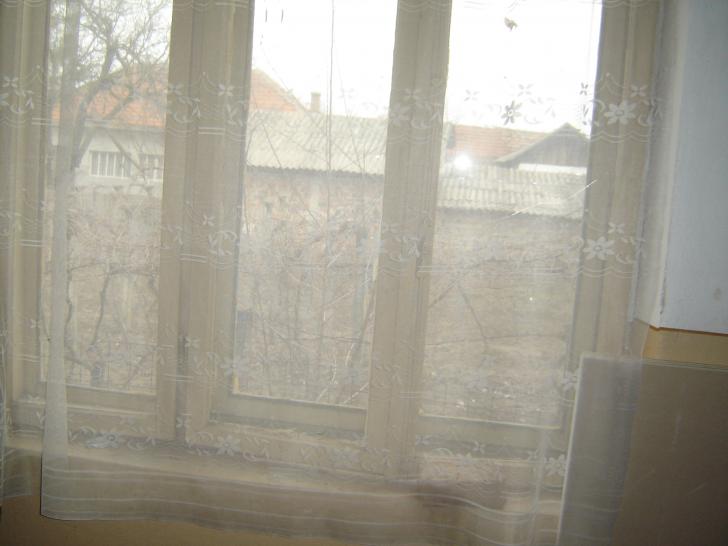

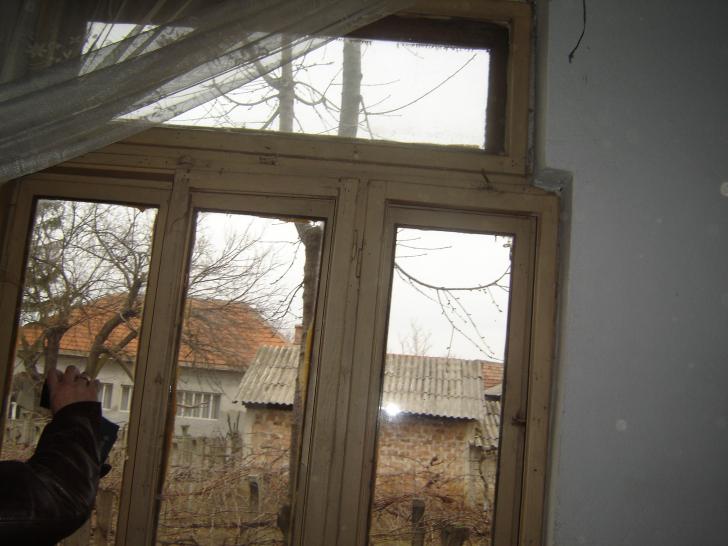

Tamplaria exterioara de la ferestre este din lemn, dubla cu geamuri lipsa si fara elemente de inchidere .

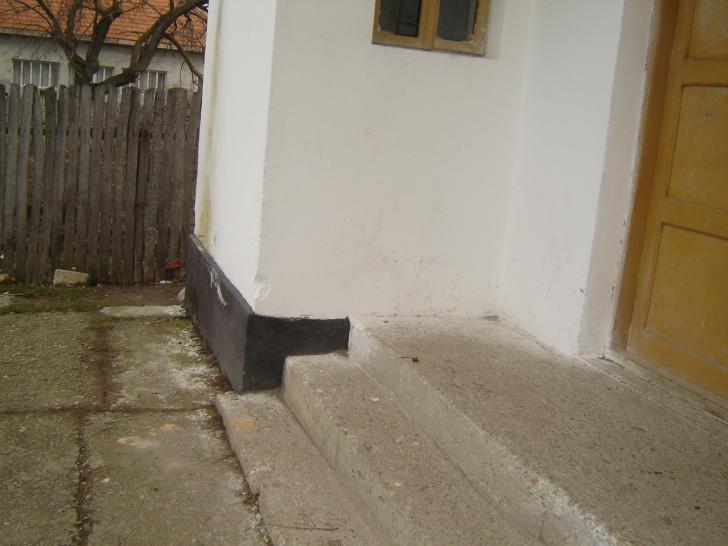

Fundatiile sunt din zidarie de piatra, continuie, soclul are o inaltime de aproximativ 40 cm deasupra CTS .

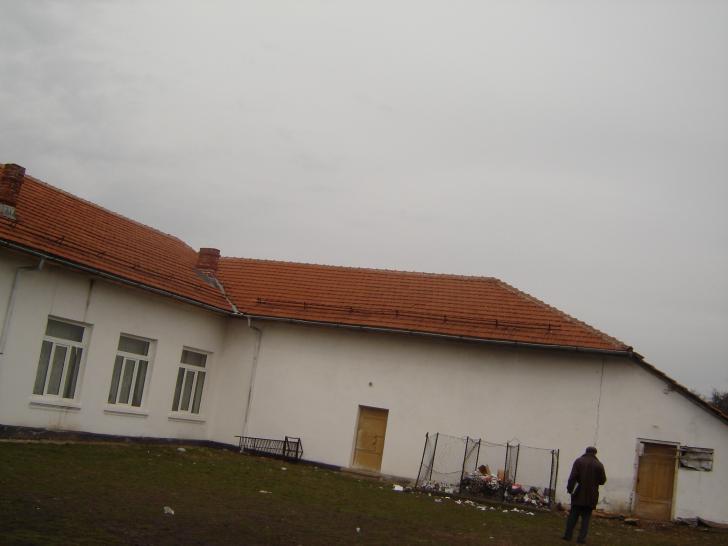

La exterior tencuiala este acoperita cu un strat de zugraveala de culoare alba deteriorata si ea din cauza scurgerilor de apa din precipitatii , datorita jgheaburilor si burlanelor in stare avansata de degradare sau lipsa.

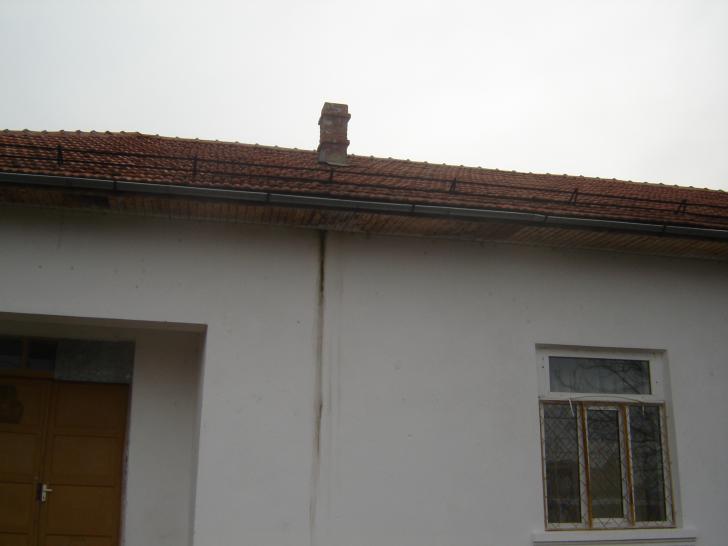

Acoperisul este din sarpanta de lemn cu invelitoare din tigla, podul fiind necirculabil.

In pod se accede printr-o trapa de lemn amplasata in planseul salii de sport.

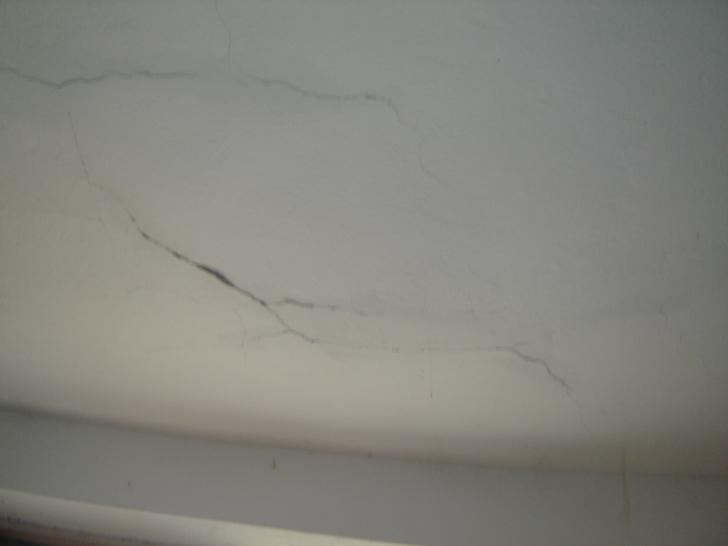

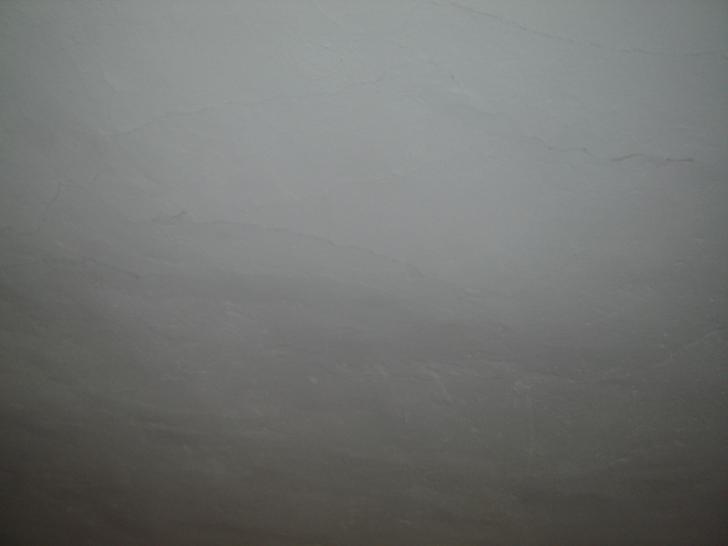

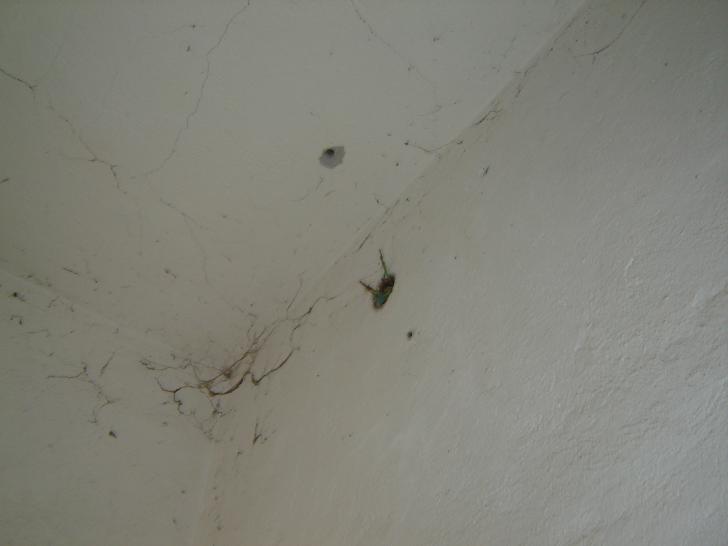

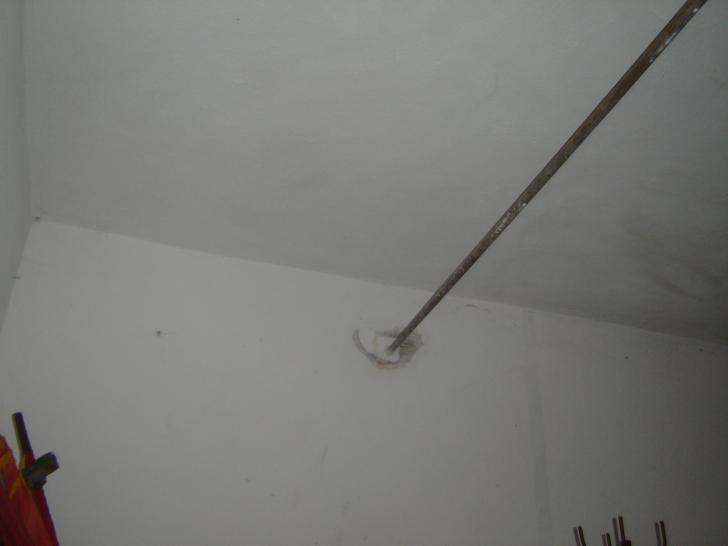

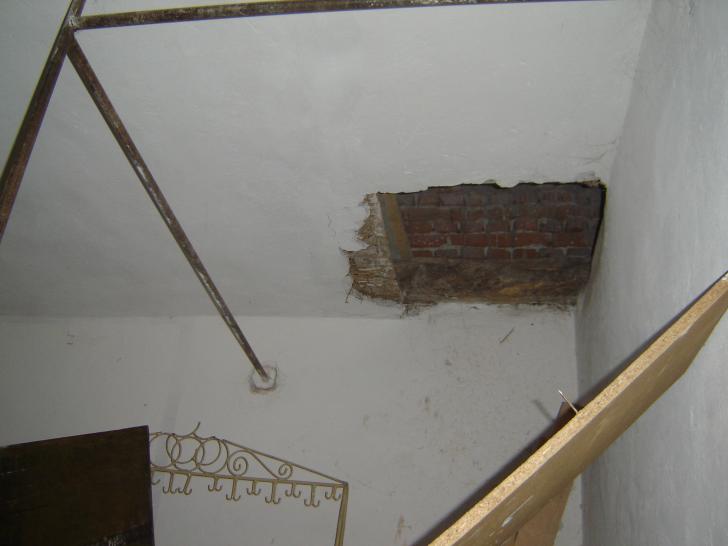

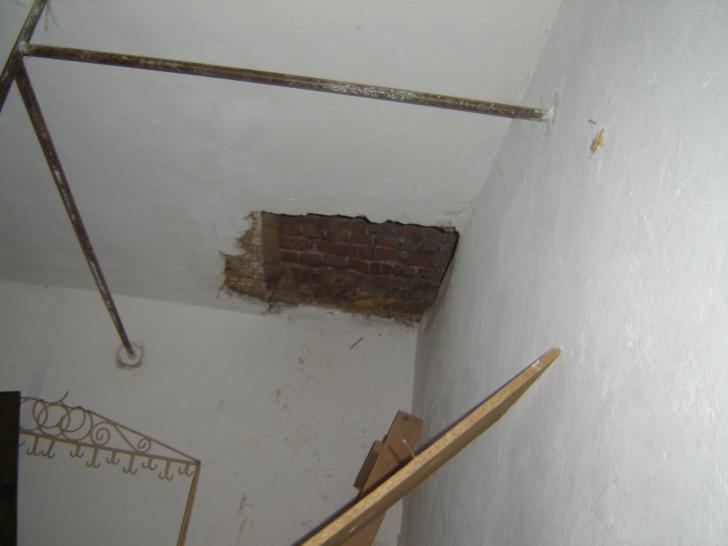

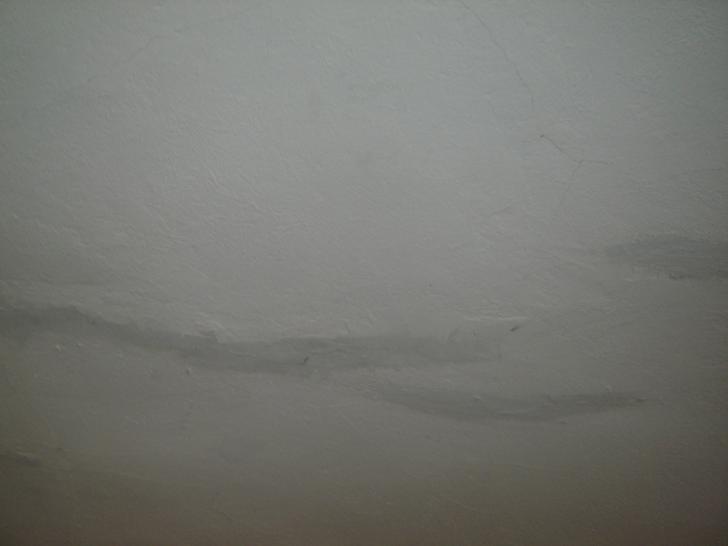

Planseul ce delimiteaza sala de pod ,prezinta la fata interioara crapaturi si fisuri precum si denivelari ale tencuielii ,acestea facand obiectul expertizei tehnice.

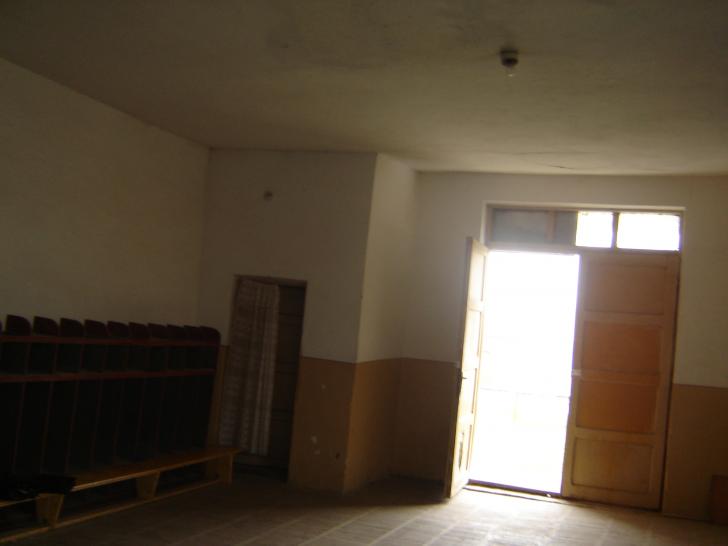

Inaltimea la interior a salii este de 3,25 m.

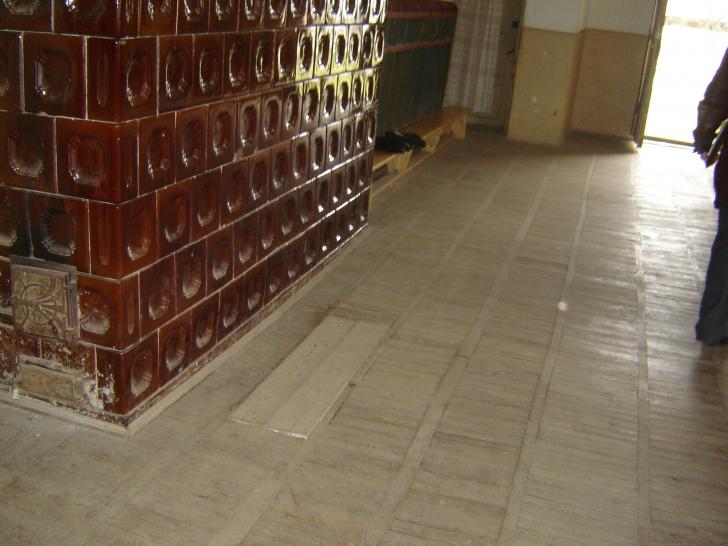

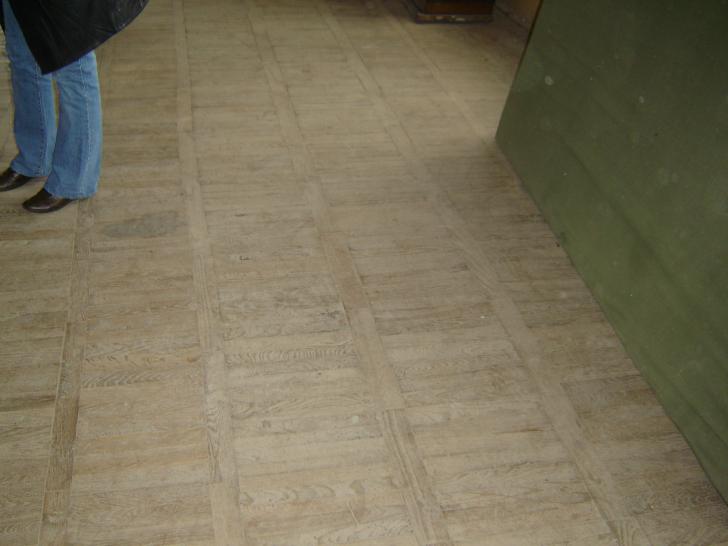

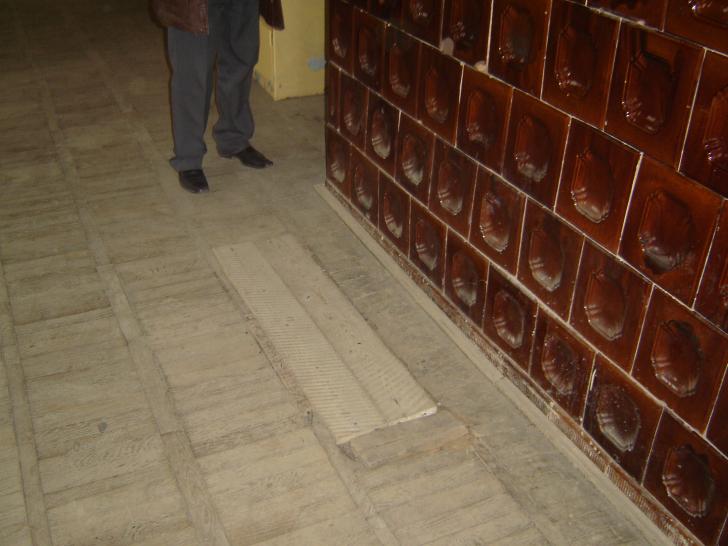

Pardoseala salii este din parchet de lemn asezat pe dusumea oarba batuta pe grinzisoare , acesta fiind distrus si denivelat.

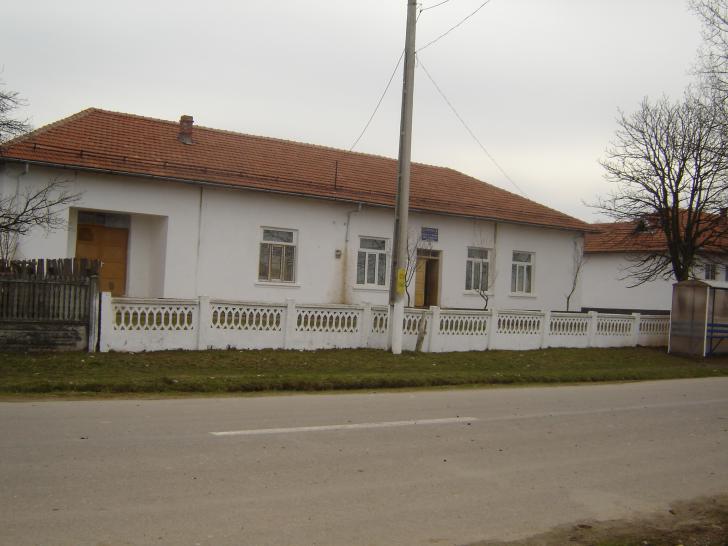

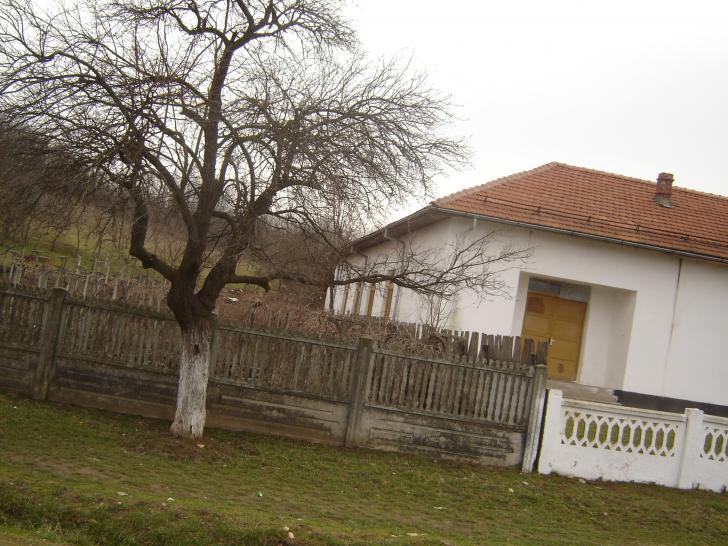

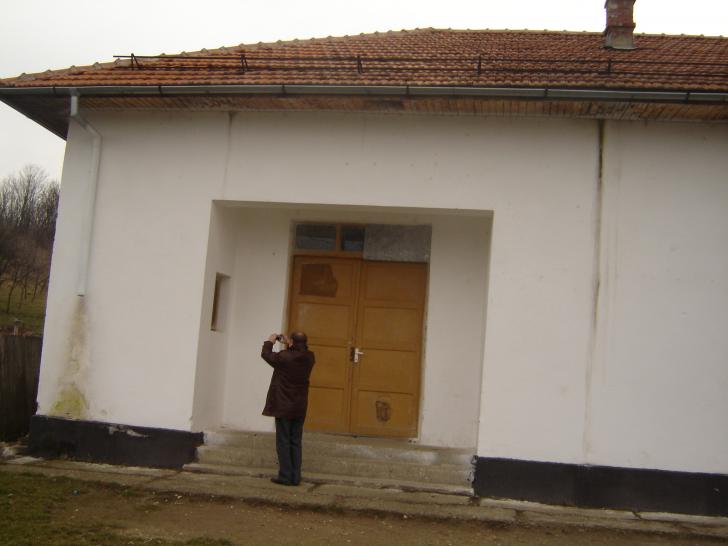

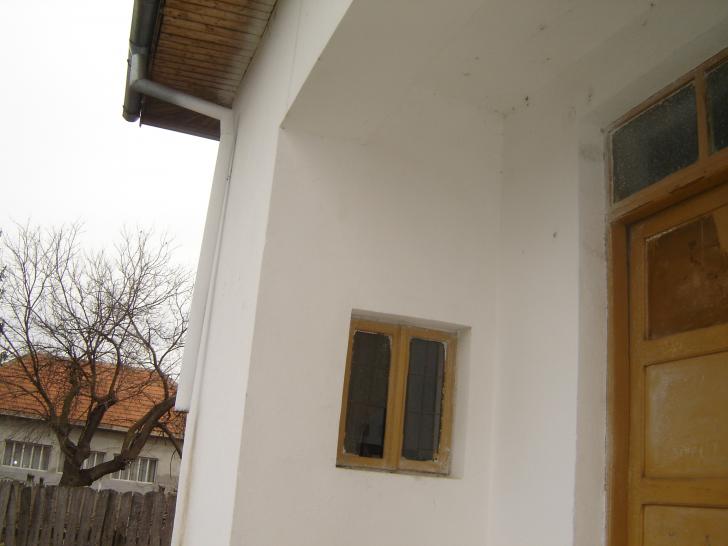

Accesul in cladire se face pe partea de vest (fatada principala) prin intermediul unei usi duble din lemn si pe partea de sud existand o usa simpla tot din lemn care face legatura dintre sala si exterior .

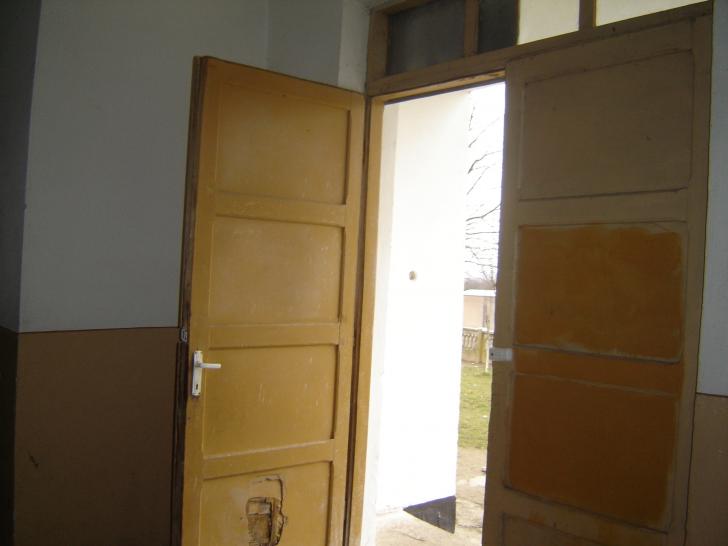

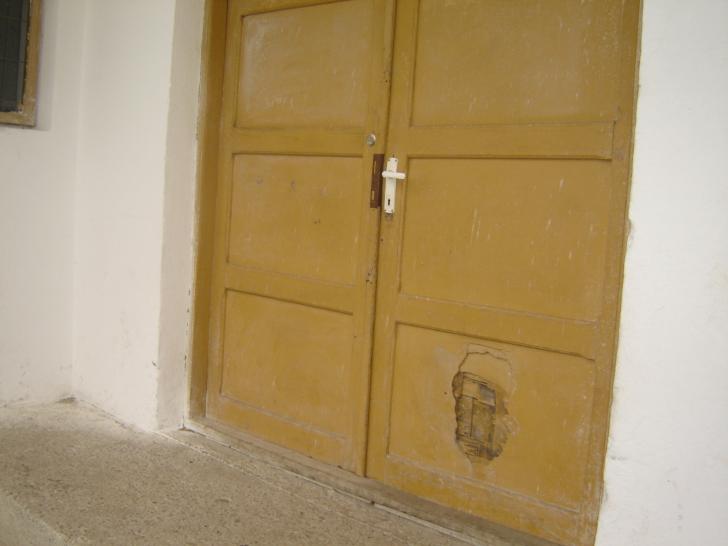

Ambele usi de intrare in cladire sunt intr-un stadiu avansat de degradare .

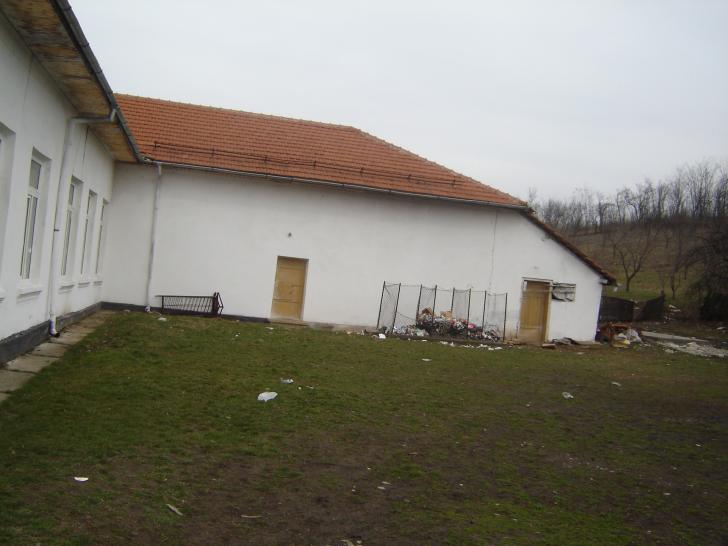

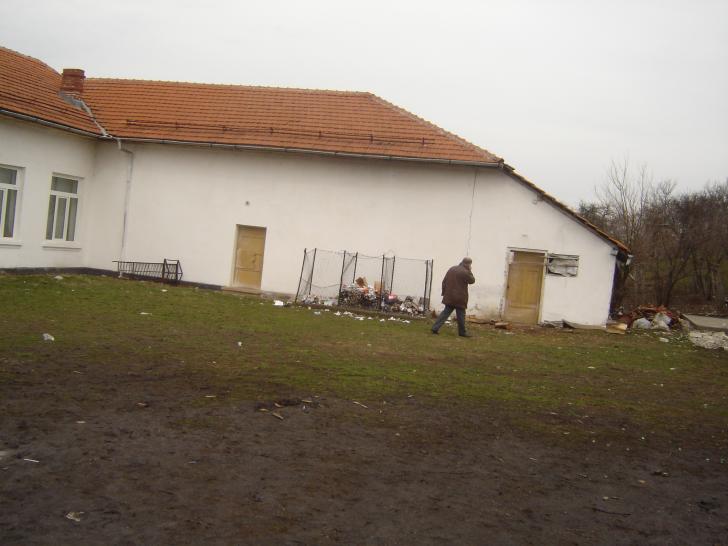

In partea de est a cladirii se afla o constructie improvizata , atasata salii de sport ,ce serveste ca magazie de lemne.

Dimensiunile cladirii au fost luate in calcule conform schitelor din studiul de fezabilitate.

Principalele elemente de constructie pentru care s-a efectuat calcul termo-energetic sunt : peretii exteriori opaci , planseul podului, placa pe sol si timplaria exterioara (ferestre si usi).

Toate aceste elemente se gasesc explicitate in ’’ FISA DE ANALIZA TERMICA SI ENERGETICA .”

FISA DE ANALIZA TERMICA SI ENERGETICA

Cladirea : SALA DE SPORT COMUNA TINTARENI

Adresa : SAT. FLORESTI , COM. TINTARENI , JUD. GORJ

Proprietar :PRIMARIA COM. TINTARENI

Categoria cladirii: SALA DE SPORT

Zona climatica in care este amplasata cladirea: ZONA II

Regimul de inaltime al cladirii : P

Anul constructiei: ANTERIOR 1970

Proiectant / constructor: NECUNOSCUT

Structura constructiva: FUNDATIE DIN ZIDARIE DIN PIATRA, PERETI EXTERIORI DIN CARAMIDA de 40 cm GROSIME , ACOPERIS SARPANTA DIN LEMN CU INVELITOARE DE TIGLA.

Existenta documentatiei constructiei si instalatiei aferente acesteia:

NU EXISTA CARTE TEHNICA A CONSTRUCTIEI .

EXISTA STUDIU DE FEZABILITATE CONFORM CARUIA AU FOST LUATE DIMENSIUNILE DE CALCUL.

- partiu de arhitectura pentru fiecare tip de nivel reprezentativ, (NU EXISTA)

- sectiuni reprezentative ale constructiei , (NU EXISTA)

- detalii de constructie, (NU EXISTA)

Gradul de expunere la vant: MODERAT ADAPOSTITA

Identificarea structurii constructive a cladirii in vederea aprecierii principalelor caracteristici termotehnice ale elementelor de constructie din componenta anvelopei cladirii: tip, arie, straturi, grosimi, materiale, punti termice:

PERETI EXTERIORI OPACI

alcatuire:zidarie de caramida

Aria totala a peretilor exteriori opaci [m²]: 138.93

Stare:                     buna, pete condens, igrasie,

Starea finisajelor:                                  buna, tencuiala cazuta partial / total,

Tipul si culoarea materialelor de finisaj: Zugraveala de culoare alba .

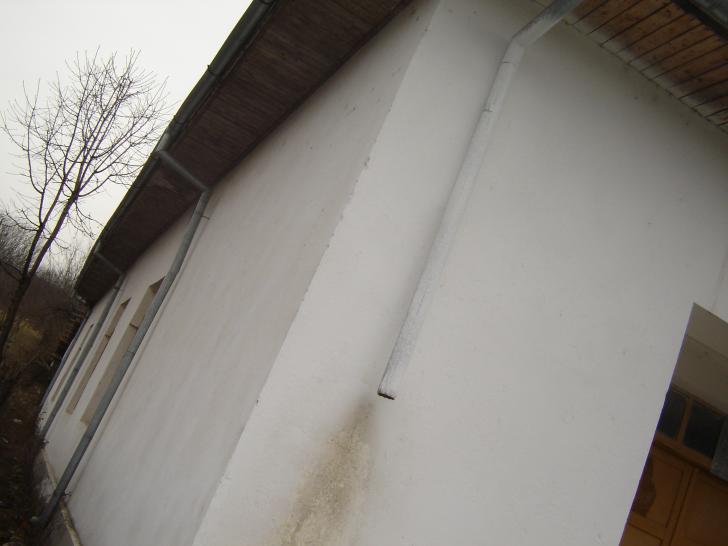

Starea peretilor nu este buna , sunt vizibile pete foarte mari de igrasie si condens la partea inferioara a acestora iar finisajele sunt prost executate cu denivelari si suprafete deteriorate.

Tencuiala este simpla, obisnuita cu zugraveala de culoare alba prin care sunt vizibile siroaiele scurse datorita jgheaburilor si burlanelor lipsa sau degradate.

Sala de sport este amplasata in partea de nord a tronsonului B al scolii generale din sat avand un perete comun pe o lungime de 10.03 m.

Rosturi despartitoare pentru tronsoane ale cladirii: NU ESTE CAZUL

Pereti catre spatii anexe (casa scarilor, ghene etc.): NU ESTE CAZUL

Aria totala a peretilor catre casa scarilor [m²]:0

Volumul de aer din casa scarilor [m³]:0

Planseu peste subsol : NU ESTE CAZUL

Aria totala a planseului peste subsol [m²]: 0

Volumul de aer din subsol [m³]: 0

ACOPERIS

Tip: circulabila, necirculabil,

Stare: buna, deteriorata,

uscata, umeda

Ultima reparatie: < 1 an, 1 – 2 ani

2 – 5 ani, > 5 ani

Aria totala a terasei [m²]: NU ESTE CAZUL

Materiale finisaj: covor bituminos; NU ESTE CAZUL

Starea acoperisului peste pod:

Buna,

Acoperis spart / neetans la actiunea ploii sau a zapezii;

PLANSEU SUB POD

Aria totala a planseului sub pod [m²]: 140.75

FERESTRE SI USI EXTERIOARE

Starea tamplariei: buna evident neetansa

fara masuri de etansare,

cu garnituri de etansare,

cu masuri speciale de etansare;

Proiect: Echipamente si instalatii de stingere a incendiului - prescriptii generale Eseu: Specificatie tehnica - fitinguri canalizare sudate din pvc

PLACA PE SOL

Aria totala a placii pe sol [m²]:140.75

Alte elemente de constructie: NU ESTE CAZUL

intre casa scarilor si pod,

intre acoperis si pod,

intre casa scarilor si acoperis,

intre casa scarilor si subsol,

ELEMENTE DE CONSTRUCTIE MOBILEDIN SPATIILE COMUNE

usa de intrare in cladire:

Usa este prevazuta cu sistem automat de inchidere si sistem de siguranta (interfon, cheie),

Usa nu este prevazuta cu sistem automat de inchidere, dar sta inchisa in perioada de neutilizare,

Usa nu este prevazuta cu sistem automat de inchidere si este lasata frecvent deschisa in perioada de neutilizare,

ferestre de pe casa scarilor: starea geamurilor, a tamplariei si gradul de etansare: NU ESTE CAZUL –( nu exista casa scarilor).

Ferestre / usi in stare buna si prevazute cu garnituri de etansare,

Ferestre / usi in stare buna, dar neetanse,

Ferestre / usi in stare proasta, lipsa sau sparte,

Caracteristici ale spatiului locuit / incalzit:

Aria utila a pardoselii spatiului incalzit [m²]:140.75

Volumul spatiului incalzit [m³]: 457.438

Inaltimea medie libera a unui nivel [m]: 3.25

q      Gradul de ocupare al spatiului incalzit / nr. de ore de functionare a instalatiei de incalzire:

q      Raportul dintre aria fatadei cu balcoane inchise si aria totala a fatadei prevazuta cu balcoane / logii:

q      Adancimea medie a panzei freatice: H_a = m;

q      Inaltimea medie a subsolului fata de cota terenului sistematizat [m]: m

q      Perimetrul pardoselii subsolului cladirii [m]:

q      Instalatia de incalzire interioara:

Sursa de energie pentru incalzirea spatiilor:

Sursa proprie, cu combustibil:

Centrala termica de cartier

Termoficare – punct termic central

Termoficare – punct termic local

Alta sursa sau sursa mixta:

Tipul sistemului de incalzire:

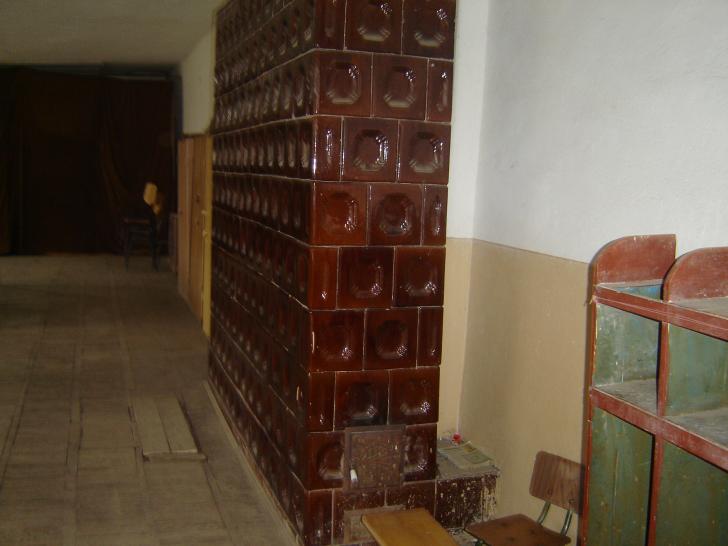

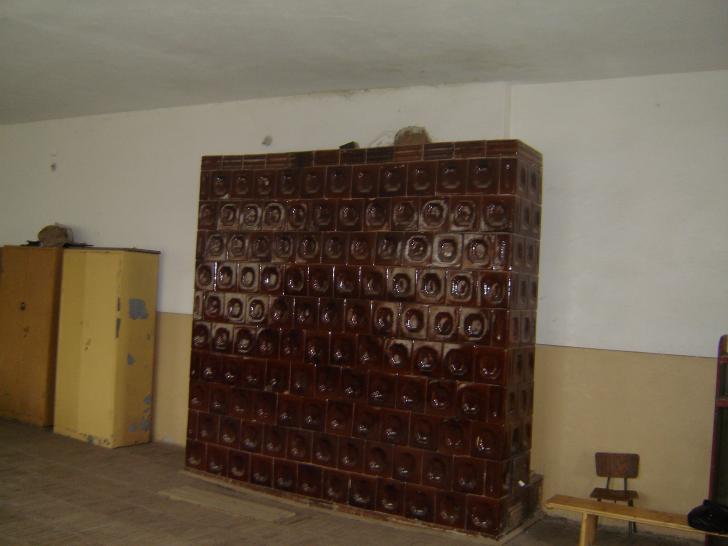

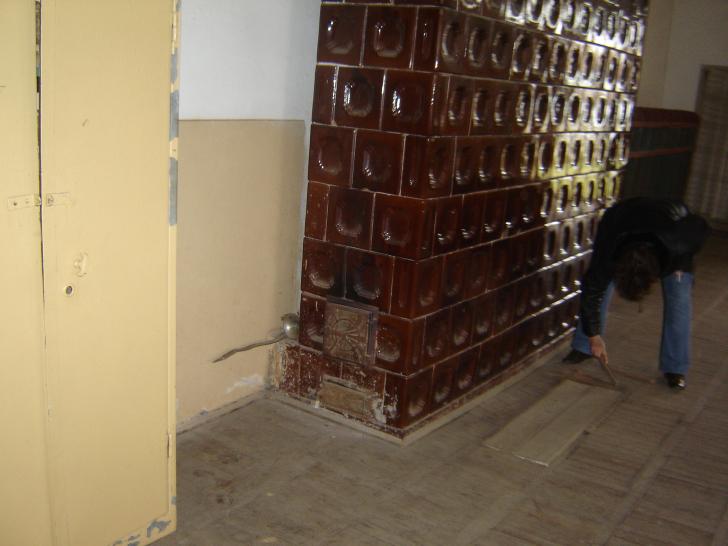

Incalzire locala cu sobe,

Incalzire centrala cu corpuri statice,

Incalzire centrala cu aer cald,

Incalzire centrala cu plansee incalzitoare,

Alt sistem de incalzire:

q      Date privind instalatia de incalzire locala cu sobe:

Starea cosului / cosurilor de evacuare a fumului:

Cosurile au fost curatate cel putin o data in ultimii doi ani,

Cosurile nu au mai fost curatate de cel putin doi ani,

q      Date privind instalatia de incalzire interioara cu corpuri statice:

Tip distributie a agentului termic de incalzire: inferioara, superioara, mixta

Necesarul de caldura de calcul [W]:

Racord la sursa centralizata cu caldura:                          racord unic, multiplu:     puncte,

diametru nominal [mm]:

disponibil de presiune (nominal) [mmCA]:

Contor de caldura: tip contor, anul instalarii, existenta vizei metrologice: nu este cazul

Elemente de reglaj termic si hidraulic (la nivel de racord, retea de distributie, coloane): nu exista

Elemente de reglaj termic si hidraulic (la nivelul corpurilor statice):

Corpurile statice sunt dotate cu armaturi de reglaj si acestea sunt functionale,

Corpurile statice sunt dotate cu armaturi de reglaj, dar cel putin un sfert dintre acestea nu sunt functionale,

Corpurile statice nu sunt dotate cu armaturi de reglaj sau cel putin jumatate dintre armaturile de reglaj existente nu sunt functionale,

Reteaua de distributie amplasata in spatii neincalzite:

Lungime [m]:

Diametru nominal [mm, toli]:

Termoizolatie:

Starea instalatiei de incalzire interioara din punct de vedere al depunerilor:

Corpurile statice au fost demontate si spalate / curatate in totalitate dupa ultimul sezon de incalzire,

Corpurile statice au fost demontate si spalate / curatate in totalitate inainte de ultimul sezon de incalzire, dar nu mai devreme de trei ani,

Corpurile statice au fost demontate si spalate / curatate in totalitate cu mai mult de trei ani in urma,

Armaturile de separare si golire a coloanelor de incalzire:

Coloanele de incalzire sunt prevazute cu armaturi de separare si golire a acestora, functionale,

Coloanele de incalzire nu sunt prevazute cu armaturi de separare si golire a acestora sau nu sunt functionale,

Date privind instalatia de incalzire interioara cu planseu incalzitor:

Aria planseului incalzitor [m²],

Lungimea [m] si diametrul nominal [mm] al serpentinelor incalzitoare;

Tipul elementelor de reglaj termic din dotarea instalatiei;

Sursa de incalzire – centrala termica proprie:

Putere termica nominala: h

Randament de catalog:

Anul instalarii:

Ore de functionare:

Stare (arzator, conducte / armaturi, manta):

Sistemul de reglare / automatizare si echipamente de reglare:

q      Date privind instalatia de apa calda de consum:

Sursa de energie pentru prepararea apei calde de consum:

Sursa proprie, cu:

Centrala termica de cartier

Termoficare – punct termic central

Termoficare – punct termic local

Alta sursa sau sursa mixta:

Tipul sistemului de preparare a apei calde de consum:

Din sursa centralizata,

Centrala termica proprie,

Boiler cu acumulare,

Preparare locala cu aparate de tip instant a.c.m.,

Preparare locala pe plita,

Alt sistem de preparare a.c.m.:

Puncte de consum: a.c.m. / a.r.;

Numarul de obiecte sanitare - pe tipuri :                  Lavoar –

Spalator –

Dus: -

Cada de baie: -

Rezervor WC -

Racord la sursa centralizata cu caldura:                          racord unic,         multiplu:     puncte,

diametru nominal [mm]:

presiune necesara (nominal) [mmCA]:

Conducta de recirculare a a.c.m.: functionala,         nu functioneaza nu exista

Contor de caldura general: tip contor    ,

anul instalarii    ,

existenta vizei metrologice    ;

Debitmetre la nivelul punctelor de consum: nu exista partial peste tot

Alte informatii:

accesibilitate la racordul de apa calda din subsolul tehnic:

programul de livrare a apei calde de consum:

facturi pentru apa calda de consum pe ultimii 5 ani:

facturi pentru consumul de gaze naturale pentru cladirile cu instalatie proprie de producere a.c.m. functionand pe gaze naturale – facturi pe ultimii 5 ani :

date privind starea armaturilor si conductelor de a.c.m.: pierderi de fluid, starea termoizolatiei etc.: completare ocazionala a instalatiei de incalzire, puncte de consum acm cu pierderi

temperatura apei reci din zona / localitatea in care este amplasata cladirea (valori medii lunare – de preluat de la statia meteo locala sau de la regia de apa)

numarul de persoane mediu pe durata unui an (pentru perioada pentru care se cunosc consumurile facturate):

Informatii privind instalatia de climatizare:

Informatii privind instalatia de ventilare mecanica:

Informatii privind instalatia de iluminat:

RAPORT DE AUDIT ENERGETIC

SALA DE SPORT COM. TINTARENI, SAT FLORESTI

BENEFICIAR : PRIMARIA COM. TINTARENI , JUD. GORJ

AUDITORI ENERGETICI AUTORIZATI :

ing. domiciliat in Tg – Jiu , str bl. ap. jud. Gorj, nr. certificat de atestare seria B_A eliberata la data de, specialitatea INSTALATII gradul I

ing. domiciliata in Tg – Jiu , str bl. ap. jud. Gorj, nr. certificat de atestare seria B_A eliberata la data de, specialitatea INSTALATII gradul I

ing. CRAETE ELENA domiciliata in Tg – Jiu , str Plevnei bl. 10 ap. 6 jud. Gorj, nr. certificat de atestare 00875 seria B_A eliberata la data de 17.06.2008 , specialitatea CONSTRUCTII gradul I

ing. KRUTSCH GH MARIA domiciliata in Tg – Jiu , str Victoriei bl. 196 ap. 26 jud. Gorj, nr. certificat de atestare 00873 seria B_A eliberata la data de 25.07.2008 , specialitatea CONSTRUCTII gradul I

DATA EFECTUARII ANALIZEI TERMICE SI ENERGETICE :martie 2009

DATA EFECTUARII RAPORTULUI DE AUDIT ENERGETIC :martie 2009

SOLUTII TEHNICE DE REABILITARE / MODERNIZARE

ENERGETICA A CLADIRII EXISTENTE

Scopul principal al masurilor de reabilitare / modernizare energetica a cladirilor existente il constituie reducerea consumurilor de caldura pentru incalzirea spatiilor in conditiile asigurarii unui microclimat confortabil desfasurarii activitatii.

Interventiile asupra cladirii vizeaza reducerea necesarului propriu de caldura al cladirii, independent de comportamentul instalatiilor si al consumatorilor.

Imbunatatirea izolatiei termice

Imbunatatirea izolatiei termice a unei constructii existente are drept scop reducerea fluxului termic disipat prin conductie prin anvelopa cladirii catre mediul exterior.

- Izolarea termica a placii solului

Planseele amplasate direct pe pamant, daca sunt intregi si uscate, nu permit transmiterea unui flux termic insemnat catre sol, pamantul uscat avand o rezistenta termica considerabila. Practic, solul se comporta ca un volant termic datorita capacitatii termice importante.

Prin urmare, la placa pe sol masurile de imbunatatire a comportarii termotehnice sunt, in principal, urmatoarele:

- pentru realizarea rezistentei termice corectate dorite, este posibila, prevederea unui strat termoizolant orizontal, continuu, peste pardoseala existenta sau peste placa din beton armat , aceasta masura devine rationala si eficienta in conditiile in care, din alte considerente, este necesara inlocuirea pardoselilor .

- Izolarea termica la exterior a peretilor exteriori

Izolarea termica la exterior permite:

- renovarea fatadei;

- evitarea numeroaselor constrangeri intalnite la izolarea pe interior: interventii in incaperi ocupate, finisaje interioare de refacut, tratarea dificila a conturului usilor si a ferestrelor, deplasarea conductelor si a echipamentelor instalatiilor etc.;

- sa nu se diminueze aria utila si cea locuibila;

- protejarea peretilor la inghet, apa de ploaie, radiatia solara, si la variatiile de temperatura de la un anotimp la altul - diminuand astfel pericolul de degradare a lor;

- corectarea principalelor punti termice.

Diferitele tehnici de izolare termica la exterior se disting prin modul lor de fixare, aspectul final, caracteristicile de etanseitate etc. Trebuie aplicat procedeul cel mai bine adaptabil atat la natura suportului (care poate permite adoptarea unui mod de fixare), cat si la expunerea la factori climatici (ploaie, vant), mai mult sau mai putin agresivi si la aspectul estetic care se doreste a fi obtinut dupa terminarea lucrarii.

- prevederea, pe fata exterioara a soclului, a unui strat termoizolant caracterizat printr-o buna comportare la actiunea umiditatii , stratul termoizolant va fi fixat atat mecanic, cat si prin lipire si va fi protejat la exterior cu un strat de tencuiala armata; pe inaltime, stratul termoizolant va fi aplicat astfel incat la partea superioara sa depaseasca cu minimum 30 cm fata superioara a placii din beton armat, iar la partea inferioara sa ajunga pana la suprafata terenului sistematizat (CTS) .

- Izolarea termica la interior a peretilor exteriori

Aceasta solutie prezinta ca principale avantaje costul mai mic in comparatie cu izolarea termica la exterior, precum si o executie mai usoara.

Pe de alta parte, ea prezinta cateva dezavantaje a caror importanta trebuie apreciata cu mare atentie inainte de a opta pentru o astfel de solutie:

- reducerea temperaturii in interiorul peretelui exterior, cu favorizarea producerii fenomenului de condens a vaporilor de apa din interiorul acestuia si chiar a inghetului apei din perete;

- necesitatea deplasarii conductelor si a corpurilor de incalzire existente pe peretii exteriori;

- dificultatea tratarii unor puncte particulare (conturul golurilor din zidarie, plintele si mulurile plafonului etc.);

- imposibilitatea corectarii unor punti termice.

Avand in vedere cele de mai sus, solutia recomandata la peretii exteriori este montarea unui strat termoizolant eficient pe suprafata exterioara a peretilor, in una din urmatoarele variante:

-fara strat de aer ventilat, cu stratul termoizolant (de regula din placi din polistiren expandat) fixat mecanic si/sau prin lipire pe suprafata suport reparata si pregatita in prealabil ; stratul de protectie a termoizolatiei se poate realiza:

- cu un strat de tencuiala din mortar M100T in grosime de 3-4 cm, armat cu plase sudate STNB si cu plase din rabit zincat; stratul de tencuiala trebuie sa fie temeinic fixat (rezemat si ancorat) prin intermediul unor bolturi, dibluri, ancore si placute din otel inoxidabil, incastrate in peretele exterior;

-cu un strat de glet adeziv, realizat dintr-o pasta pe baza de ciment, aracet si nisip fin, de 3-5 mm grosime, armat cu tesatura din fibre de sticla.

-cu un strat de aer ventilat, de cca. 4 cm grosime, avand stratul termoizolant (de regula din placi din vata minerala sau polistiren extrudat) montat intre elementele unui caroiaj din sipci de lemn sau profile metalice inoxidabile, ancorat mecanic cu piese din otel inoxidabil in peretele exterior; stratul de protectie poate fi realizat din foi (plane, ondulate sau cutate) din tabla inoxidabila, aluminiu sau masa plastica rezistenta la radiatiile ultraviolete, din placi subtiri din beton armat cu fibre de sticla s.a; stratul de protectie este mentinut in pozitie si fixat de stratul suport sau de caroiaj prin intermediul unor piese metalice speciale, inoxidabile; pentru asigurarea unei bune circulatii a aerului in spatiul dintre stratul termoizolant si stratul de protectie, trebuie sa se realizeze in mod corespunzator – ca numar, dimensiuni si pozitii – orificiile de acces si de evacuare a aerului.

In scopul reducerii efectului negativ al puntilor termice, trebuie sa se asigure, in cat mai mare masura, continuitatea stratului termoizolant, in special la racordarea cu soclurile, cu aticele si cornisele de la terase si cu parapetele de la acoperisurile cu pod.

In acelasi scop, este necesar ca pe conturul tamplariei exterioare sa se realizeze o captusire termoizolanta a tuturor glafurilor exterioare, inclusiv sub solbancuri.

- Izolarea termica a planseelor de pod

La planseul sub podul neincalzit, se recomanda una din urmatoarele solutii:

montarea unui strat termoizolant eficient, protejat corespunzator;

executarea unei bariere de vapori de calitate corespunzatoare pe fata superioara a planseului existent si montarea unui nou strat termoizolant, de calitate si grosime corespunzatoare noilor cerinte si protejarea stratului termoizolant cu o sapa de protectie.

In scopul reducerii efectului defavorabil al puntilor termice de pe conturul planseului , este foarte important a se lua masuri de “imbracare” cu un strat termoizolant a parapetelor pe care reazema cosoroabele.

- Imbunatatirea elementelor de constructie vitrate:

Imbunatatirea din punct de vedere termotehnic a tamplariei exterioare se poate realiza in urmatoarele solutii:

prin inlocuirea tamplariei existente cu tipuri noi, mai performante (cu bariera radianta, geam termoizolant prevazut cu suprafata tratata, cu emisivitate redusa 'low-e', geam cu umplutura din gaz inert - ex. argon);

montarea de elemente termoizolante mobile (obloane exterioare de o buna calitate termica).

Masuri de imbunatatire a comportarii termotehnice, in principal in directia maririi rezistentei termice specifice, se recomanda a se lua si la elementele de constructie din interiorul volumului incalzit, dar care separa incaperile incalzite de unele incaperi sau spatii neincalzite sau mult mai putin incalzite (holuri de intrare in cladire, casa scarii, anexe neancalzite s.a.).

- Imbunatatirea etanseitatii la aer

Aceasta trebuie sa priveasca atat reducerea sau chiar eliminarea infiltratiilor parazite cat si asigurarea aerului proaspat necesar in vederea limitarii umiditatii si a condensului, ce pot avea efecte negative asupra constructiei.

Dintre toate aceste tipuri de solutii de reabilitare, beneficiarul cladirii va decide pe care dintre ele le va alege ,luand in considerare si expertiza tehnica , astfel incit cladirea sa corespunda conditiilor de microclimat confortabil si economisirea consumului de energie - masuri pe care le va expune in tema de proiectare.

COSTURILE ESTIMATIVE ALE MASURILOR DE REABILITARE ALE ANVELOPEI CLADIRII

Pereti opaci          138.93 mp x 80 E/ mp = 11.114,40 E/mp

Planseu sub pod 140.75 mp x 60 E/mp = 8.445,00 E/mp

Placa sol 140.75 mp x 55 E/mp = 7.741,25 E/mp

Tamplarie PVC 22.24 mp x125 E/mp = 2.780,00 E/mp

Total costuri estimate pentru reabilitare = 30.080,65 EURO (fara TVA)

Sarpanta din lemn trebuie revizuita si schimbate elementele deteriorate de-a lungul timpului , fapt ce duce la majorarea costurilor estimate mai sus.

Aceasta valoare estimativa este functie de calitatea materialelor folosite ,de mana de lucru calificata , de operatiunile de dezafectari ,respectiv reparatii ce sunt necesare,de solutia de proiectare aleasa pentru reabilitare si de alti factori ce pot interveni pe parcursul lucrarii ,ramanand asadar la alegerea beneficiarului prin tema de proiectare pe care o va adopta.

La toate aceastea se mai adauga costurile cu cheltuielile de autorizare si supraveghere a investitiei pe perioada de executie a lucrarilor.

Tinind seama de toate operatiunile necesare , costul investitiei pe partea de constructii poate creste substantial chiar cu 50%.

EFECTUL SOLUTIILOR DE REABILITARE

Prin aplicarea solutiilor de reabilitare termica a anvelopei cladirii , se obtine imbunatatirea performantei de izolare termica a cladirii si incadrarea in conditiile normate referitoare la rezistentele termice ale elementelor de constructie, R^’_min si la coeficientul global de izolare termica , GN.

G₁<G₁N _ref

CONCLUZIILE RAPORTULUI DE AUDIT

Se recomanda :

- Termoizolare pereti exteriori cu polistiren expandat de minim 6 cm grosime.

- Termoizolare placa pe sol cu polistiren extrudat de 8 cm grosime peste care se aplica o sapa de 2 cm si apoi stratul final conform normativelor cu referire la pardoseli pentru cladiri cu destinatia sali de sport.

- Termoizolare planseu sub pod -pe grinzile de lemn se va executa un planseu din dulapi de lemn peste care se va monta termoizolatia realizata din doua straturi de saltele de vata minerala aluminizata de 8 cm grosime fiecare( 16 cm total ) , straturi dispuse perpendicular unul peste celalalt si protejate cu un strat de carton bitumat, podul fiind necirculabil.

- Schimbarea tamplariei din lemn cu tipuri noi de tamplarie , mai performante cu bariera radianta, geam termoizolant prevazut cu suprafata tratata, cu emisivitate redusa 'low-e' sau geam cu umplutura din gaz inert - ex. argon.

- Toate aceste recomandari vor fi corelate cu solutiile tehnice de reabilitare ce se vor alege si expune in tema de proiectare , totodata tinand seama si de expertiza tehnica.

Auditori energetici autorizati :

Ing. DITA GHEORGHE

Ing. DITA DANIELA

Ing. CRAETE ELENA

Ing. KRUTSCH MARIA

Penalizari acordate cladirii certificate

Penalizarile acordate cladirii la notarea din punct de vedere energetic a acesteia sunt datorate unor deficiente de intretinere si exploatare a cladirii si instalatiilor aferente acesteia, avand drept consecinte utilizarea nerationala a energiei. Acestea se determina cu relatia:

(II.4.2)

in care:

p₁     - coeficient de penalizare functie de starea subsolului tehnic al cladirii – pentru cladiri colective, determinat conform tabelului II.4.3 – NU ESTE CAZUL

Tabel II.4.3

Observatie: Pentru cladiri individuale, p₁ = 1,00.

P₂     - coeficient de penalizare functie de utilizarea usii de intrare in cladire cladirii – pentru cladiri colective, determinat conform tabelului II.4.4,

Tabel II.4.4

Observatie: Pentru cladiri individuale, p₂ = 1,00.

P₃     - coeficient de penalizare functie de starea elementelor de inchidere mobile din spatiile comune (casa scarilor) – catre exterior sau catre ghene de gunoi – pentru cladiri colective, determinat conform tabelului II.4.5,

Tabel II.4.5

Observatie: Pentru cladiri individuale, p₃ = 1,00.

p₄     - coeficient de penalizare functie de starea armaturilor de inchidere si reglaj de la corpurile statice – pentru cladiri dotate cu instalatie de incalzire centrala cu corpuri statice, determinat conform tabelului II.4.6, - NU ESTE CAZUL

Tabel II.4.6

Observatie: Pentru cladiri care nu sunt dotate cu instalatie de incalzire centrala cu corpuri statice, p₄ = 1,00.

p₅     - coeficient de penalizare functie de spalarea / curatirea instalatiei de incalzire interioara – pentru cladiri racordate la un punct termic centralizat sau centrala termica de cartier, determinat conform tabelului II.4.7, - NU ESTE CAZUL

Tabel II.4.7

Observatie: Pentru cladiri care nu sunt racordate la un punct termic centralizat sau centrala termica de cartier, p₅ = 1,00.

p₆     - coeficient de penalizare functie de existenta armaturilor de separare si golire a coloanelor de incalzire – pentru cladiri colective dotate cu instalatie de incalzire centrala, determinat conform tabelului II.4.8,- NU ESTE CAZUL

Tabel II.4.8

Observatie: Pentru cladiri individuale sau cladiri care nu sunt dotate cu instalatie de incalzire centrala, p₆ = 1,00.

p₇     - coeficient de penalizare functie de existenta echipamentelor de masura pentru decontarea consumurilor de caldura – pentru cladiri racordate la sisteme centralizate de alimentare cu caldura, determinat conform tabelului II.4.9, -NU ESTE CAZUL

Tabel II.4.9

Observatie: Pentru cladiri cu sistem propriu / local de furnizare a utilitatilor termice, p₇ = 1,00.

p₈     - coeficient de penalizare functie de starea finisajelor exterioare ale peretilor exteriori – pentru cladiri cu pereti din caramida sau BCA, determinat conform tabelului II.4.10,

Tabel II.4.10

Observatie: Pentru cladiri cu pereti exteriori din alte materiale, p₈ = 1,00.

p₉     - coeficient de penalizare functie de starea peretilor exteriori din punct de vedere al continutului de umiditate al acestora, determinat conform tabelului II.4.11,

Tabel II.4.11

p₁₀    - coeficient de penalizare functie de starea acoperisului peste pod – pentru cladiri prevazute cu pod nelocuibil, determinat conform tabelului II.4.12,

Tabel II.4.12

Observatie: Pentru cladiri fara pod nelocuibil, p₁₀ = 1,00.

p₁₁    - coeficient de penalizare functie de starea cosului / cosurilor de evacuare a fumului – pentru cladiri dotate cu sisteme locale de incalzire / preparare a apei calde de consum cu combustibil lichid sau solid, determinat conform tabelului II.4.13,

Tabel II.4.13

Observatie: Pentru alte tipuri de cladiri, p₁₁ = 1,00.

p₁₂    - coeficient de penalizare care tine seama de posibilitatea asigurarii necesarului de aer poraspat la valoarea de confort, determinat conform tabelului II.4.14,

Tabel II.4.14

Cod postal        Nr.inregistrare la Data

localitate Consiliul Local inregistrarii

–

	Certificat de performanta energetica		Performanta energetica a cladirii		Notare energetica:
			Sistemul de certificare: Metodologia de calcul al Performantei Energetice a Cladirilor elaborata in aplicarea Legii 372/2005		Cladirea certificata	Cladirea de referinta
			Eficienta energetica ridicata
			Eficienta energetica scazuta
			Consum anual specific de energie [kWh/m²an]
			Indice de emisii echivalent CO2                 [kgCO2/m²an]
			Consum anual specific de energie [kWh/m²an] pentru: Clasa energetica Cladirea certificata Cladirea de referinta Incalzire: Apa calda de consum: Climatizare: Ventilare mecanica: Iluminat artificial: Consum anual specific de energie din surse regenerabile [kWh/m²an]:      0
Date privind cladirea certificata:
Adresa cladirii com TINTARENI sat FLORESTI, jud. GORJ Categoria cladirii:   SALA DE SPORT Regim de inaltime:   P Anul construirii:   ANTERIOR 1970				Aria utila:                                140.75 m² Aria construita desfasurata:   173.09 m² Volumul interior al cladirii:       457.44      m³
Scopul elaborarii certificatului energetic:   REABILITARE TERMICA SI ENERGETICA
Programul de calcul utilizat:   , versiunea:
Date privind identificarea auditorului energetic pentru cladiri:
Specialitatea                            Numele si prenumele Seria si Nr. si data inregistrarii Semnatura (c, i, ci)                                                          Nr. certificat certificatului in registrul si stampila de atestare auditorului auditorului .C..GR 1.. .KRUTSCH MARIA .00873 BA.. .25.07.2008.. .. . .CGR 1. . CRAETE ELENA .00875 BA.. . 17.06.2008. .. . . .. .. . .. . .

DATE PRIVIND EVALUAREA PERFORMANTEI ENERGETICE A CLADIRII

q      Grile de clasificare energetica a cladirii functie de consumul de caldura anual specific:

INCALZIRE: APA CALDA DE CONSUM: ILUMINAT:

TOTAL:INCALZIRE, APA CALDA              CLIMATIZARE: VENTILARE MECANICA:

DE CONSUM, ILUMINAT

q      Performanta energetica a cladirii de referinta:

q      Penalizari acordate cladirii certificate si motivarea acestora:

P₀ = – dupa cum urmeaza.

Usa de intrare cladire nu este prevazuta cu sistem automat de inchidere dar este inchisa in perioada de neutilizare                                                                                                   p₂ = 1,01

Ferestre / usi in stare proasta lipsa sau sparte                                                      p₃ = 1,05

Tencuiala exterioara cazuta partial                                                                             p₈ = 1,05

Peretii exteriori prezinta pete de condens                                                             p₉ = 1,05

Acoperis neetans la actiunea ploii si zapezii                                                           p₁₀ = 1,10

q      Recomandari pentru reducerea costurilor prin imbunatatirea performantei energetice a cladirii:

- Solutii recomandate pentru anvelopa cladirii,

-Stabilirea unei strategii energetice respectiv a unui program de management energetic cu gestionarea tuturor consumurilor de energie.

- Intelegerea corecta a modului de functionare a cladirii cu instruirea personalului administrativ cu privire la aerisirea controlata si curatirea pardoselii pentru reducerea concentratiilor poluante din sala .

- Protejarea ferestrelor pe interior impotriva spargerii cu grilaje care sa nu afecteze iluminatul natural in timpul zilei .

-Reabilitare termica a cladirii.

Dupa cum s-a specificat si in ”Concluziile raportului de audit” masurile de reabilitare sunt :

- Termoizolare pereti exteriori cu polistiren expandat de minim 6 cm grosime.

-Termoizolare placa pe sol cu polistiren extrudat de 8 cm grosime peste care se aplica o sapa de 2 cm si apoi stratul final conform normativelor cu referire la pardoseli pentru cladiri cu destinatia sali de sport.

-Termoizolare planseu sub pod - pe grinzile de lemn se va executa un planseu din dulapi de lemn peste care se va monta termoizolatia realizata din doua straturi de saltele de vata minerala aluminizata de 8 cm grosime fiecare( 16 cm total ) , straturi dispuse perpendicular unul peste celalalt si protejate cu un strat de carton bitumat, podul fiind necirculabil.

Toate aceste recomandari vor fi corelate cu solutiile tehnice de reabilitare ce se vor alege si expune in tema de proiectare.

INFORMATII PRIVIND CLADIREA CERTIFICATA

Anexa la Certificatul de performanta energetica nr.

Date privind constructia:

Categoria cladirii:             de locuit, individuala de locuit cu mai multe apartamente (bloc)

camine, internate spitale, policlinici

hoteluri si restaurante X cladiri pentru sport

cladiri social-culturale cladiri pentru servicii de comert

alte tipuri de cladiri consumatoare de energie

Nr. niveluri: Subsol, Demisol,

X Parter

Nr. de apartamente si suprafete utile:NU ESTECAUL

Volumul total al cladirii: 457.44 m³

Caracteristici geometrice si termotehnice ale anvelopei:

Indice de compactitate al cladirii, S_E / V: 0.96 m^-1

Date privind instalatia de incalzire interioara:

Sursa de energie pentru incalzirea spatiilor:

Sursa proprie, cu combustibil:

Centrala termica de cartier

Termoficare – punct termic central

Termoficare – punct termic local

Alta sursa sau sursa mixta:

Tipul sistemului de incalzire:

Incalzire locala cu sobe,

Incalzire centrala cu corpuri statice,

Incalzire centrala cu aer cald,

Incalzire centrala cu plansee incalzitoare,

Alt sistem de incalzire:

Date privind instalatia de incalzire locala cu sobe:

Numarul sobelor:

Tipul sobelor, marimea si tipul cahlelor – tabel.

Date privind instalatia de incalzire interioara cu corpuri statice:

Tip distributie a agentului termic de incalzire:                        inferioara,

superioara,

mixta

Necesarul de caldura de calcul: :                      W

Racord la sursa centralizata cu caldura:   racord unic,

multiplu:     puncte,

- diametru nominal:    mm,

- disponibil de presiune (nominal):    mmCA

Contor de caldura:          - tip contor    ,

- anul instalarii    ,

- existenta vizei metrologice    ;

Elemente de reglaj termic si hidraulic:

- la nivel de racord    ,

- la nivelul coloanelor    ,

- la nivelul corpurilor statice    ;

Lungimea totala a retelei de distributie amplasata in spatii neincalzite     m;

Debitul nominal de agent termic de incalzire                                      l/h;

Curba medie normala de reglaj pentru debitul nominal de agent termic:

Date privind instalatia de incalzire interioara cu planseu incalzitor:

Aria planseului incalzitor:                 m²

Lungimea si diametrul nominal al serpentinelor incalzitoare;

Tipul elementelor de reglaj termic din dotarea instalatiei:

Date privind instalatia de apa calda de consum:

Sursa de energie pentru prepararea apei calde de consum:

Sursa proprie, cu:

Centrala termica de cartier

Termoficare – punct termic central

Termoficare – punct termic local

Alta sursa sau sursa mixta:

Tipul sistemului de preparare a apei calde de consum:

Din sursa centralizata,

Centrala termica proprie,

Boiler cu acumulare,

Preparare locala cu aparate de tip instant a.c.m.,

Preparare locala pe plita,

Alt sistem de preparare a.c.m.:

Puncte de consum a.c.m.:

Numarul de obiecte sanitare - pe tipuri:

Racord la sursa centralizata cu caldura:                         racord unic,

multiplu:     puncte,

- diametru nominal:    mm,

- necesar de presiune (nominal):    mmCA

Conducta de recirculare a a.c.m.: functionala,

nu functioneaza

nu exista

Contor de caldura general: - tip contor    ,

- anul instalarii    ,

- existenta vizei metrologice    ;

Debitmetre la nivelul punctelor de consum:                      nu exista

partial

peste tot

Informatii privind instalatia de climatizare:

Informatii privind instalatia de ventilare mecanica:

Informatii privind instalatia de iluminat:

Intocmit,

Auditor energetic pentru cladiri,

Numele si prenumele,

Stampila si semnatura

Ing. DITA GHEORGHE

Ing. DITA

Ing. CRAETE ELENA

Ing. KRUTSCH MARIA

BIBLIOGRAFIE

Legea 372/2005 privind performanta energetica a cladirilor

Metodologia de calcul al performantei energetice a cladirilor. Partea I-a, III-a –Anvelopa cladirii

Metodologia de calcul al performantei energetice a cladirilor. Partea a II-a – Performanta energetica a instalatiilor din cladiri

SR 1907/1-97      Instalatii de incalzire. Necesarul de caldura de calcul. Prescriptii de calcul.

SR 1907/2-97      Instalatii de incalzire. Necesarul de caldura de calcul. Temperaturi interioare conventionale de calcul.

SR 4839-97          Instalatii de incalzire. Numarul anual de grade-zile.

Legea nr. 10/1995 privind calitatea in constructii.

Auditul si certificatul de performanta energetica ale cladirii;

NP 008-97 – Normativ privind igiena compozitiei aerului in spatii cu diverse destinatii, in functie de activitatile desfasurate, in regim de iarna-vara.

SR EN 410:2003 - Sticla pentru constructii. Determinarea caracteristicilor luminoase si solare ale vitrajelor;

SR EN 673:2000 - Sticla pentru constructii. Determinarea transmitantei termice U. Metoda de calcul;

SR EN 673:2000/A1:2002 - Sticla pentru constructii. Determinarea transmitantei termice U. Metoda de calcul;

SR EN 673:2000/A1:2002/A2:2004 - Sticla pentru constructii. Determinarea transmitantei termice U. Metoda de calcul;

SR EN ISO 832 :2002 - Performanta termica a cladirilor. Calculul necesarului de energie pentru incalzire. Cladiri de locuit;

SR EN ISO 832 :2002/AC :2002 - Performanta termica a cladirilor. Calculul necesarului de energie pentru incalzire. Cladiri de locuit;

SR EN ISO 832 :2002/AC :2002/AC :2003 - Performanta termica a cladirilor. Calculul necesarului de energie pentru incalzire. Cladiri de locuit;

SR ISO 6240 :1998 – Standarde de performanta in cladiri. Continut si prezentare;

SR ISO 6241:1998 – Standarde de performanta in cladiri. Principii de elaborare si factori de luat in considerare;

SR EN ISO 6946:1998 – Parti si elemente de constructie. Rezistenta termica si transmitanta termica. Metoda de calcul;

SR EN ISO 6946:1998/A1:2004 – Parti si elemente de constructie. Rezistenta termica si transmitanta termica. Metoda de calcul;

SR EN ISO 7345:2002 – Izolatie termica. Marimi fizice si definitii;

SR ISO 7730:1007 – Ambiante termice moderate. Determinarea indicilor PMV si PPD si specificarea conditiilor de confort termic;

SR EN ISO 9251:2002 – Izolatie termica. Conditii de transfer de caldura si proprietati ale materialelor. Vocabular;

SR EN ISO 9288:2002 – Izolatie termica. Transfer de caldura prin radiatie. Marimi fizice si definitii;

SR EN ISO 9346:1998 – Izolatie termica. Transfer de masa. Marimi fizice si definitii ;

SR EN ISO 10077-1 :2002 – Performanta termica a ferestrelor, usilor si obloanelor. Calculul transmitantei termice. Partea 1 : Metoda simplificata;

SR EN ISO 10077-2:2004 – Performanta termica a ferestrelor, usilor si obloanelor. Calculul transmitantei termice – Partea 2 : Metoda generala;

SR EN ISO 10211-1:1998 – Punti termice in constructii. Fluxuri termice si temperaturi superficiale. Partea 1 : Metode generale de calcul;

SR EN ISO 10211-1:1998/AC :2003 – Punti termice in constructii. Fluxuri termice si temperaturi superficiale. Partea 1 : Metode generale de calcul;

SR EN ISO 10211-2 :2002 – Punti termice in constructii. Calculul fluxurilor termice si temperaturilor superficiale. Partea 2 : Punti termice liniare;

SR EN ISO 10456 – Materiale si produse pentru constructii. Proceduri pentru determinarea valorilor termice declarate si de proiectare ;

SR EN ISO 12524 – Materiale si produse pentru constructii. Proprietati higrotermice. Valori de proiectare tabelate;

SR EN 13363-1:2003 - dispozitive de protectie solara aplicata vitrajelor. Calculul factorului de transmisie solara si luminoasa. Partea 1: Metoda simplificata

SR EN 13363-2:2006 - Dispozitive de protectie solara aplicate vitrajelor. Calculul factorului de transmisie solara si luminoasa, Partea 2: Metoda detaliata de calcul;

SR EN ISO 13370 :2003 – Performanta termica a cladirilor. Transferul termic prin sol. Metode de calcul;

SR EN 13788:2002 – Performanta higrotermica a componentelor si elementelor de constructie. Temperatura superficiala interioara pentru evitarea umiditatii superficilae critice si condensului interior. Metoda de calcul;

SR EN 13789: – Performanta termica a cladirilor. Coeficient de pierderi de caldura prin transfer. Metoda de calcul;

SR EN ISO 13790:2004 – Performanta termica a cladirilor. Calculul necesarului de energie pentru incalzirea spatiilor;

SR EN ISO 13791:2006 – Performanta termica a cladirilor. Calculul temperaturii interioare a unei incaperi in timpul verii, fara climatizare. Criterii generale si proceduri de validare;

SR EN ISO 13792:2006 – Performanta termica a cladirilor. Calculul temperaturii interioare a unei incaperi in timpul verii, fara climatizare. Metode de calcul simplificate;

SR EN ISO 14683 :2004 – Punti termice in cladiri. Transmitanta termica liniara. Metode simplificate si valori aproximate.

SR EN ISO 15927-1 :2004 – Performanta higrotermica a cladirilor. Calculul si prezentarea datelor climatice. Partea 1: Mediile lunare si anuale ale elementelor meteorologice simple;

SR EN ISO 15927-4 :2004 – Performanta higrotermica a cladirilor. Calculul si prezentarea datelor climatice. Partea 4: Date orare pentru evaluarea necesarului energetic anual pentru incalzire si racire;

SR EN ISO 15927-5 :2006 – Performanta higrotermica a cladirilor. Calculul si prezentarea datelor climatice. Partea 5: Date pentru sarcina termica de proiectare pentru incalzirea spatiilor;

SR EN 27726:1996 – Ambiante termice. Aparate si metode de masurare a marimilor fizice;

SR 1907-1/1997 – Instalatii de incalzire. Neceasarul de caldura de calcul. Prescriptii de calcul;

SR 1907-2/1997 – Instalatii de incalzire. Neceasarul de caldura de calcul. Temperaturi interioare de calcul;

SR 1907-3/1997 – Instalatii de incalzire. Neceasarul de caldura de calcul. Determinarea necesarului de caldura de calcul al serelor simplu vitrate;

SR 4839/1997 – Instalatii de incalzire. Numarul anual de grade-zile;

STAS 6648/2-82 Instalatii de ventilare si climatizare. Parametri climatici exteriori.

STAS 6221-1989 – Cladiri civile, industriale si agrozootehnice. Iluminatul natural al incaperilor – Prescriptii de calcul

STAS 4908-1985 – Cladiri civile, industriale si agrozootehnice. Arii si volume conventionale.

La elaborarea metodologiei s-a avut in vedere respectarea prevederilor din urmatoarele acte legislative:

Legea nr. 10/1995 privind calitatea in constructii

Legea privind performanta energetica a cladirilor nr. 372/2005
