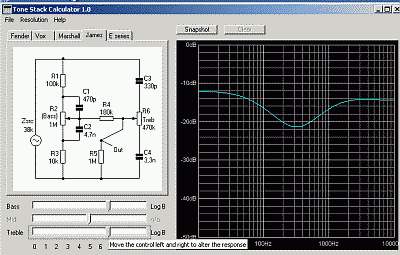

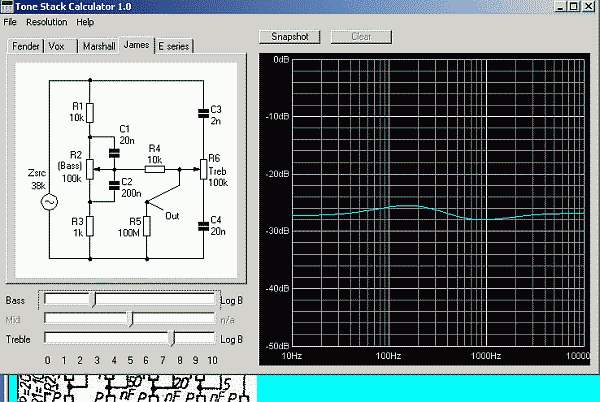

Un soft (Tone Stack Control 1.0) care ne simuleaza caracteristicile unor corectoare de ton pasive gasim la Duncan's Amp Pages iar o imagine a softului este urmatoarea:

Pentru inceput prezint cateva scheme de corectoare de ton pasive, adica fara (pre)amplificare.

Primele scheme prezentate aici, au fost publicate in cartea 'Caleidoscop de electronica' scrisa de dl. George D. Oprescu (editura Albatros, 1987)

' este schema unui filtru care permite favorizarea fie a frecventelor joase, fie a frecventelor inalte, in pozitia medie a potentiometrului obtinandu-se o redare liniara a spectrului audio.'

' clasicul montaj de corectie Baxandall care permite corectia la 100Hz si la 15kHz cu +/-16dB, montaj folosit in diverse variante valorice, din care una eficienta este si cea prezentata in figura, valorile putand diferi fata de cele indicate cu +/- 20%'

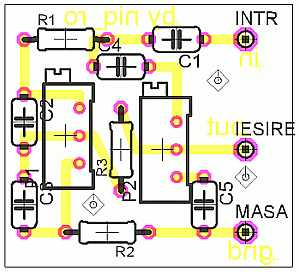

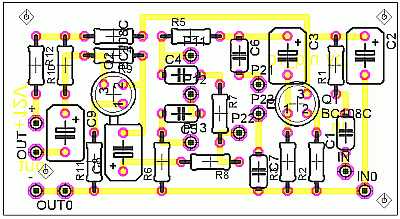

O varianta de cablaj si de realizare a montajului poate fi asa:

Simularea in softul 'Tone Stack Control 1.0' ne indica:

' un corector nepretentios, doar cu 5 domenii de corectie cu domeniile sub-bas, bas, mediu, acut, supra-acut.'

https://www.mitedu.freeserve.co.uk/Circuits/Audio/t-ctrl.htm ne prezinta un corector de ton

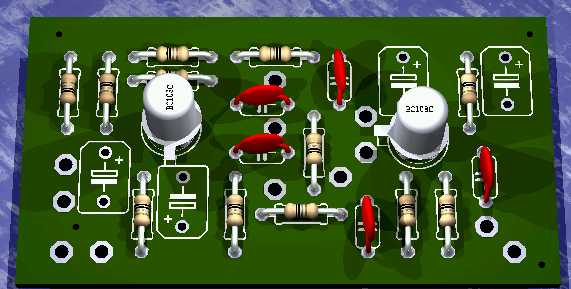

O varianta de cablaj si de realizare a montajului poate fi asa:

iar cablajul la scara 1:1 este AICI.

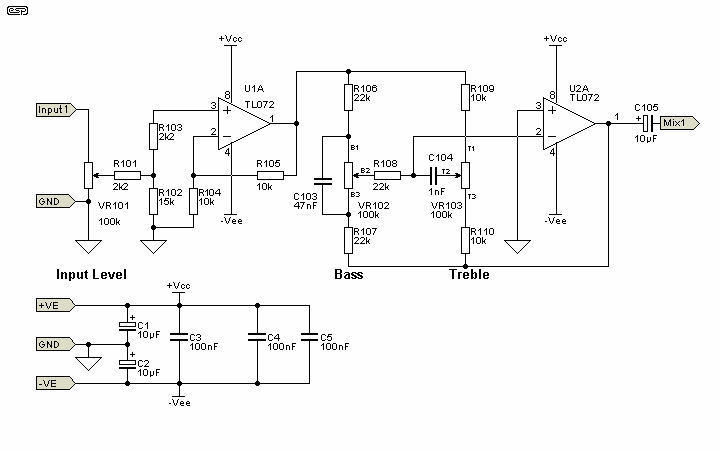

La adresa https://sound.westhost.com/project94.htm gasim o schema de corector de ton care utilizeaza circuite integrate operationale

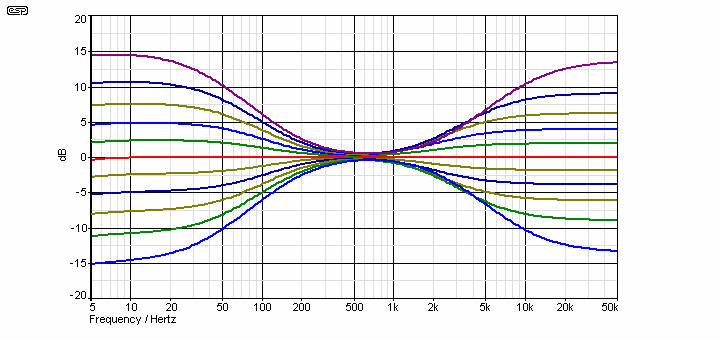

iar raspunsul in frecventa este:

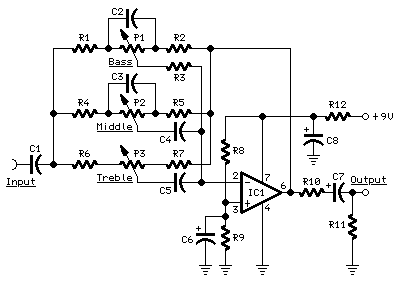

La https://www.redcircuits.com/Page53.htm gasim urmatorul corector de ton:

P1,P2_________100K Potentiometre liniare
P3____________470K Potentiometru liniar

R1,R2,R3_______12K 1/4W
R4,R5___________3K9 1/4W
R6,R7___________1K8 1/4W
R8,R9__________22K 1/4W
R10___________560R 1/4W
R11___________100K 1/4W
R12___________220R 1/4W

C1______________1µF 63V
C2_____________47nF 63V
C3,C5___________4n7 63V
C4_____________22nF 63V
C6,C8_________100µF 25V
C7______________4µ7 63V

IC1___________TL061 operational BIFET

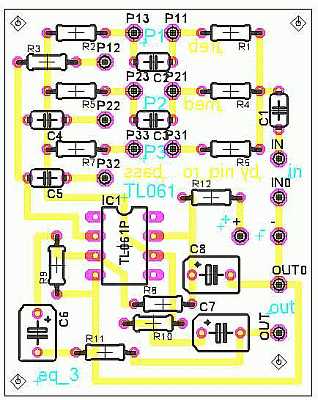

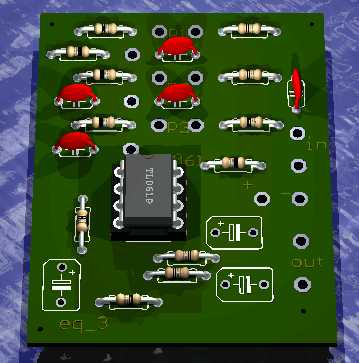

O varianta de cablaj si de realizare a montajului poate fi asa:

iar cablajul la scara 1:1 este AICI.

Sarind o etapa, aceea a corectoarelor cu tranzistoare, integrate operationale ajungem la circutele integrate specializate, cum ar fi TDA1524 si LM1036

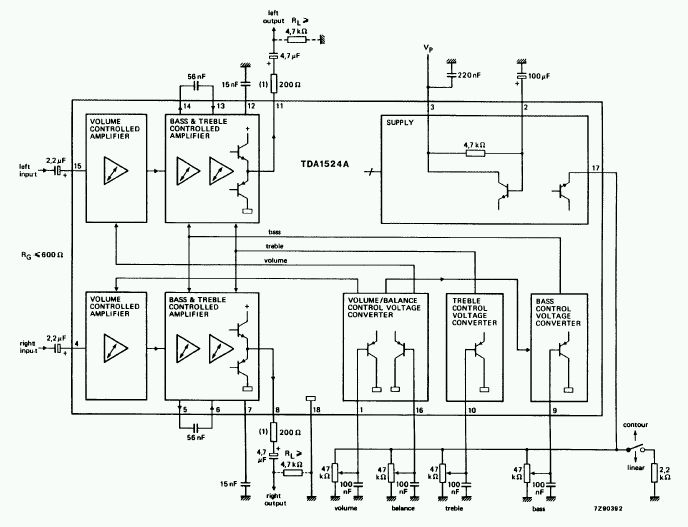

Circuitul integrat TDA1524 (dublu click pe numele integratului pentru datasheet) este produs de Philips si schema tipica este

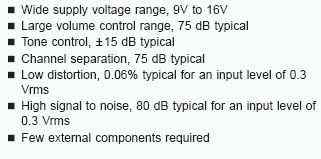

Circuitul integrat LM1036 (dublu click pe numele integratului pentru datasheet) este produs de National Semiconductor si are urmatoarele caracteristici:

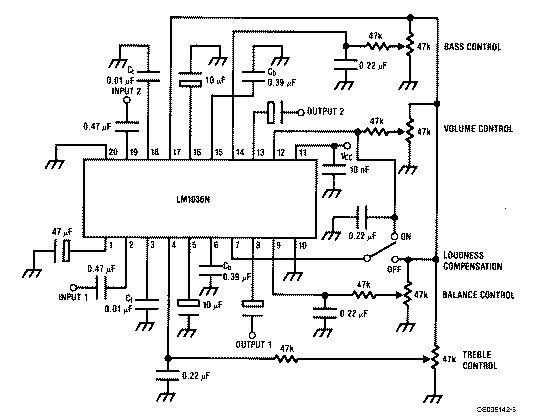

iar schema tipica este

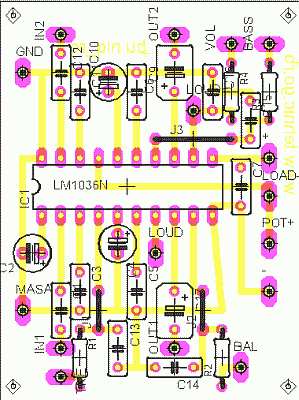

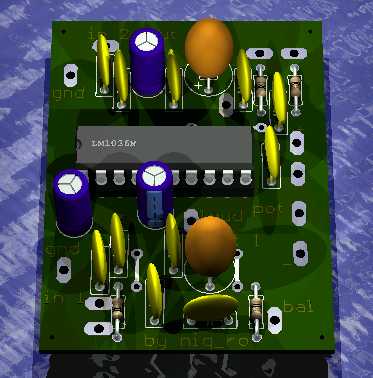

un cablaj ar putea fi realizat asa:

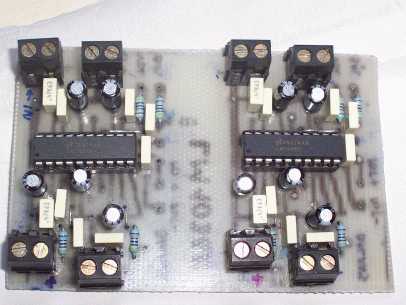

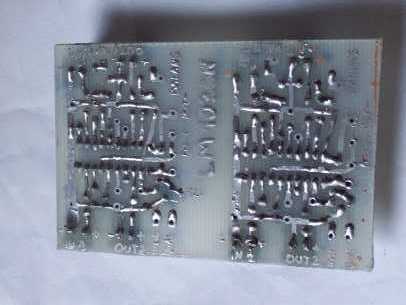

Un montaj realizat de drbas arata asa:

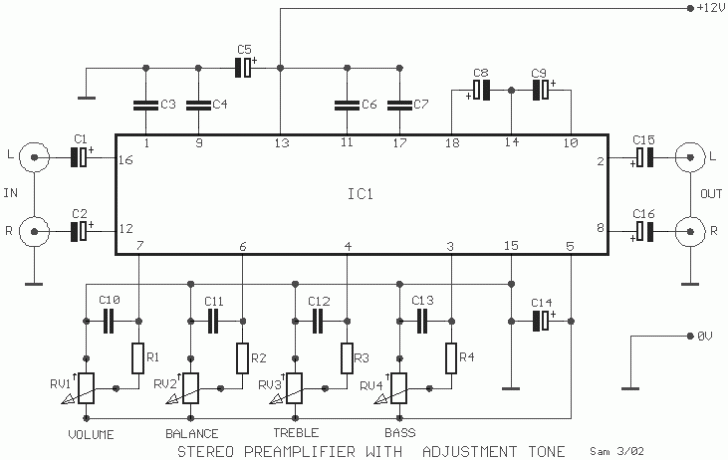

Cu circuitul integrat TCA5500 produs de Motorola se poate realiza un corector de ton comandat in tensiune:

R1-2-3-4=100 Kohm C3-4=100nF 100V MKT C10-11-12-13=220nF 100V MKT RV1-2-3-4=100 Kohm Linear  pot. C5-14=100uF 40V C15-16=10uF 63V C1-2-8-9=4.7uF 63V C6-7=47nF 100V MKT IC1=TCA5500 Motorola

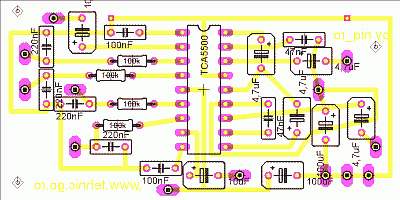

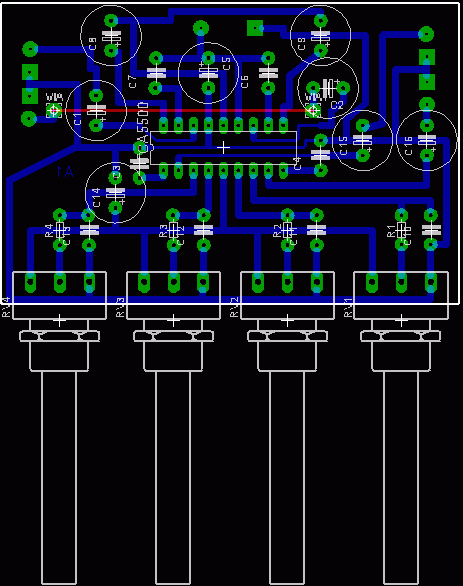

De la Vasile (https://www.izatech.ro) am cablajul pentru TCA5500:

Tot cautand pe net, am gasit pagina https://www.michaelgaedtke.de/ unde este datasheet-ul lui TCA5500.

Puteti descarca cablajul in pdf

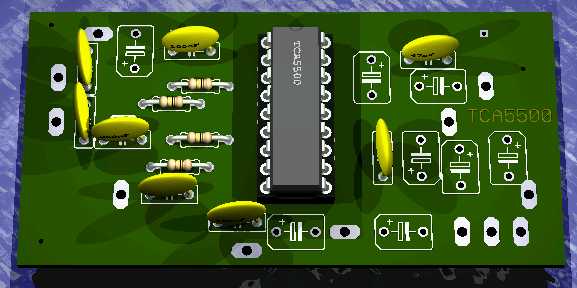

redesenate de mine.montajul ar arata asa:

O generatie mai veche de integrate pentru corectie/volum comandate in tensiune sunt TCA730/TCA740 ( si echivalentele lor din fost RDG A273 si A274)

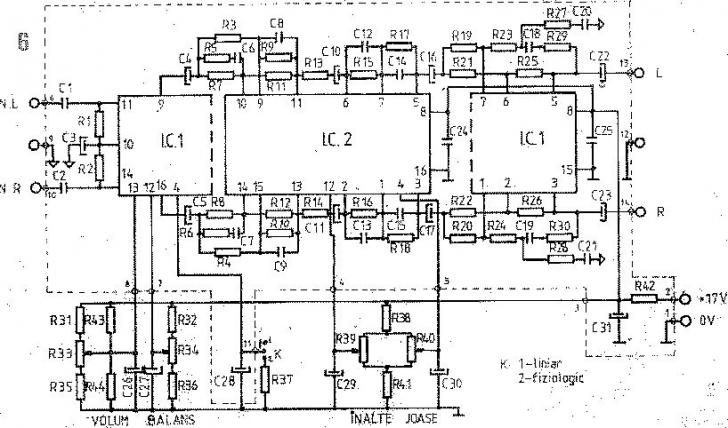

In revistele TEHNIUM 7, 8/1992 a fost prezentat un articol, scris de dl. Alexandru Zanca, 'Preamplificator-corector comandat in tensiune'; schema de aplicatie:

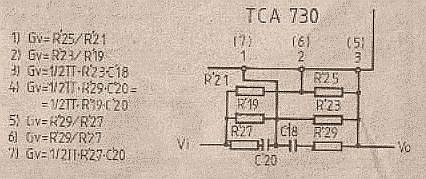

.. detalii retea de corectie:

..numerotarea conectorilor:

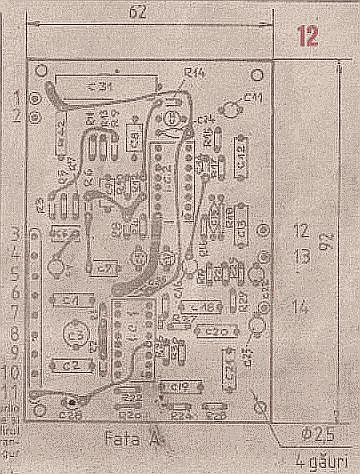

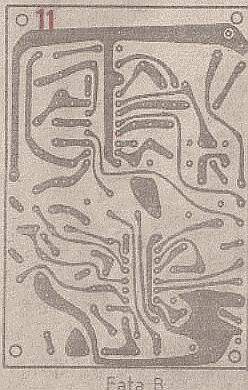

..cablaj fata/spate:

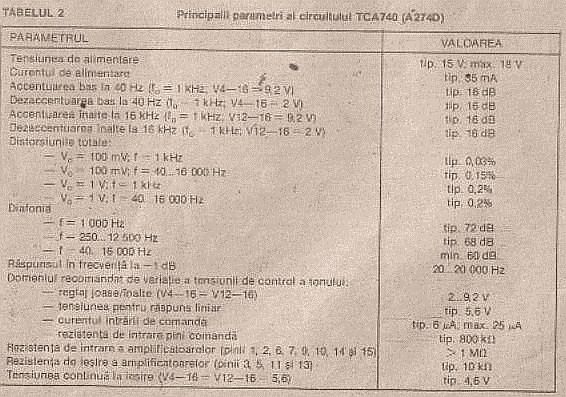

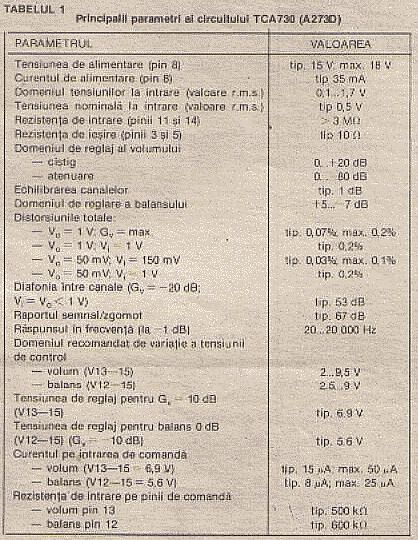

Caracteristicile celor 2 circuite integrate sunt urmatoarele:

Parametrii preamplificatorului-corector per/ansamblu sunt urmatoarele:

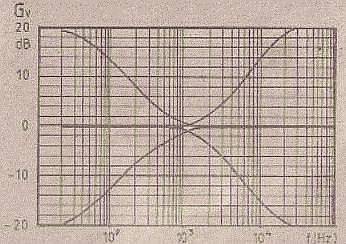

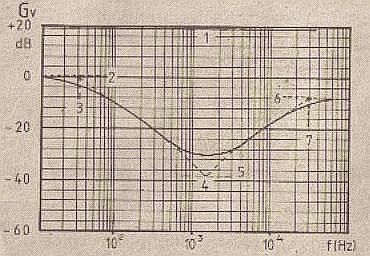

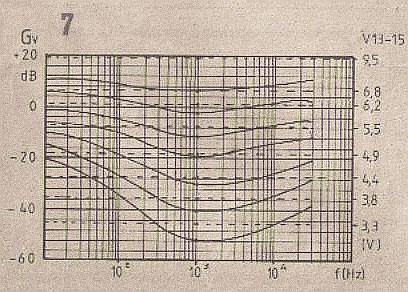

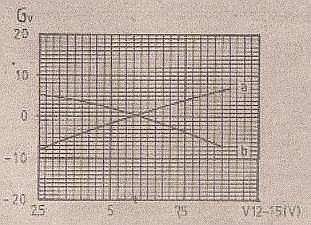

Reprezentarea lor grafica este urmatoarea:

Lista de piese este urmatoarea:

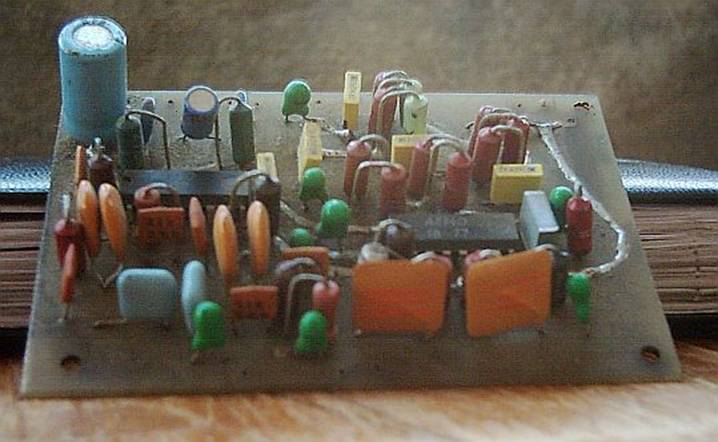

..iar montajul realizat de mine, arata asa:
